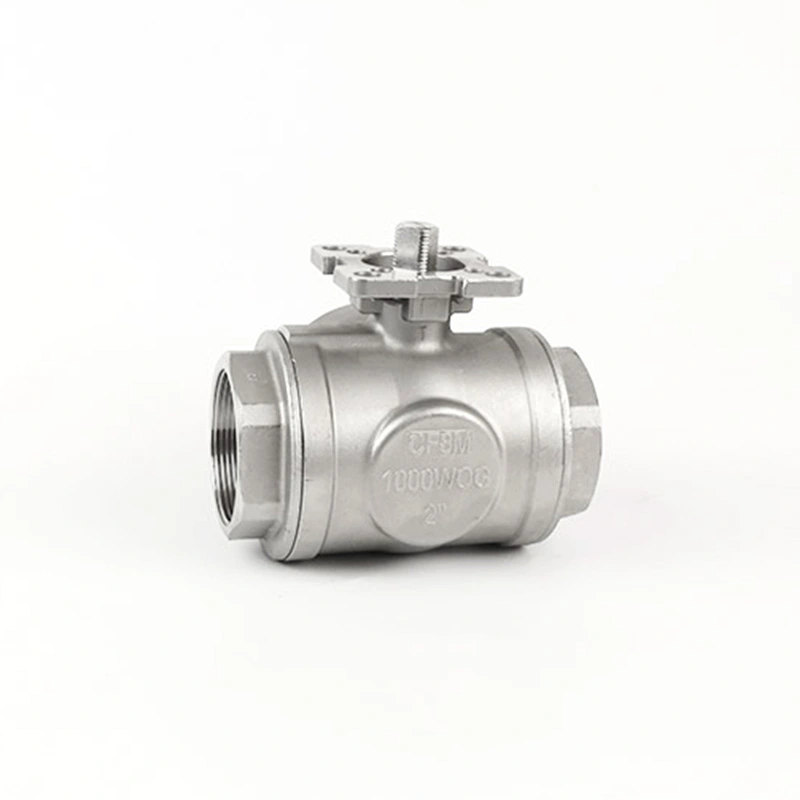

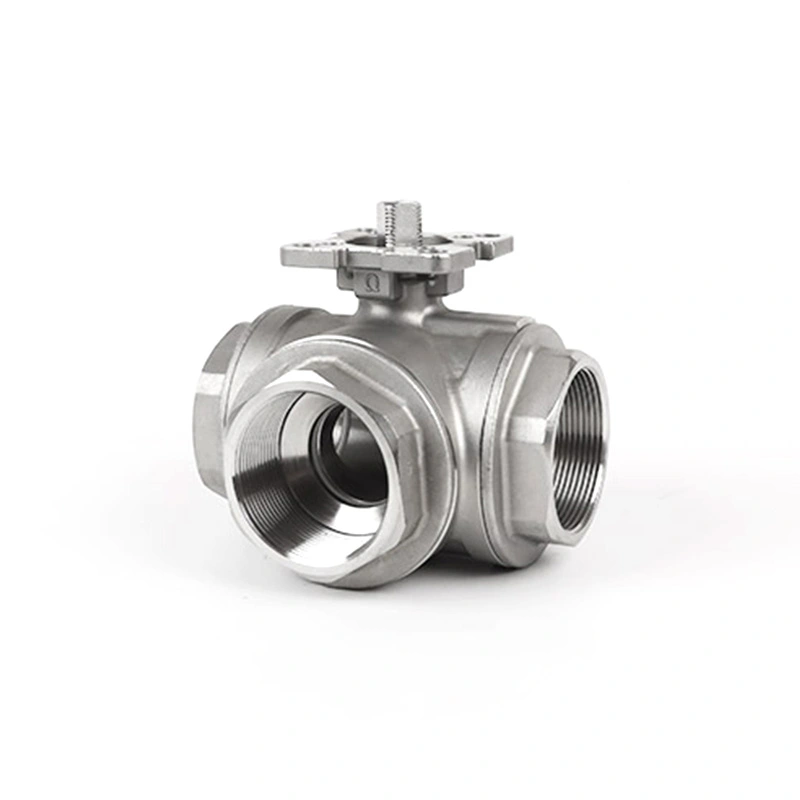

आईएसओ ५२११ डाइरेक्ट माउन्टिङ प्याड टी पोर्टको साथ थ्री वे बल भल्भ

आईएसओ ५२११ डाइरेक्ट माउन्टिङ प्याड टी पोर्ट सहितको Shangtai थ्री वे बल भल्भ औद्योगिक पाइपलाइन प्रणालीमा लचिलो प्रवाह नियन्त्रणको लागि बनाइएको हो। T-पोर्ट डिजाइनले मिक्सिङ, डाइभर्टिङ, र बहु-दिशा प्रवाह वितरणलाई समर्थन गर्दछ, जबकि ISO 5211 माउन्टिङ प्याडले एक्ट्युएटर स्थापनालाई छिटो र स्थिर बनाउँछ।

Wenzhou, चीन मा एक स्रोत भल्भ निर्माता को रूप मा, Shangtai प्रतिस्पर्धी कारखाना प्रत्यक्ष मूल्य निर्धारण, भरपर्दो उत्पादन क्षमता, र चिनियाँ भल्भ बजार मा बलियो मान्यता प्रदान गर्दछ। हाम्रो कारखाना एयरपोर्टबाट मात्र 10 मिनेट छ, भ्रमण र निरीक्षण सुविधाजनक बनाउँदै।

उत्पादन परिचय

यो टी पोर्ट थ्री वे बल भल्भ एप्लिकेसनहरूको लागि उपयुक्त छ जहाँ एक भल्भले धेरै प्रवाह दिशाहरू नियन्त्रण गर्न आवश्यक छ। मानक दुई-तर्फी भल्भको तुलनामा, यसले पाइपिंग लेआउटलाई सरल बनाउन, स्थापना ठाउँ घटाउन र प्रणाली नियन्त्रण दक्षता सुधार गर्न मद्दत गर्दछ।

मुख्य आयामहरू

मुख्य फाइदाहरू समावेश छन्:

मिक्सिङ, डाइभर्टिङ, वा मिडिया वितरणको लागि T-पोर्ट प्रवाह डिजाइन

वायवीय वा इलेक्ट्रिक एक्ट्युएटर जडानको लागि ISO 5211 प्रत्यक्ष माउन्टिङ प्याड

कुनै अतिरिक्त कोष्ठक आवश्यक छैन, स्थापना उचाइ कम गर्न र एक्चुएटर पङ्क्तिबद्ध सुधार गर्न मद्दत गर्दछ

चिल्लो विधानसभा र सुरक्षित पाइप जडानको लागि सटीक थ्रेडेड समाप्त

भरपर्दो दैनिक सञ्चालनको लागि स्थिर सील प्रदर्शन

OEM/ODM समर्थन, Shangtai को मोल्ड विकास क्षमता द्वारा समर्थित

उत्पादन प्यारामिटर रेखाचित्र आकार पुष्टि, परियोजना मिलान, र प्राविधिक मूल्याङ्कन को लागी उपलब्ध छन्।

गुणस्तर नियन्त्रण प्रक्रिया

Shangtai ले सामग्री देखि ढुवानी सम्म गुणस्तर नियन्त्रणमा राख्न IQC, IPQC, FQC, र OQC कभर गर्ने मानकीकृत निरीक्षण प्रणाली अनुसरण गर्दछ।

IQC - आगमन गुणस्तर नियन्त्रण

कच्चा माल उत्पादन गर्नु अघि जाँच गरिन्छ। सामग्री परीक्षण उपकरणले साइटमा सामग्री प्रमाणिकरणलाई समर्थन गर्दछ।

IPQC - इन-प्रक्रिया गुणस्तर नियन्त्रण

मेसिनिङ र एसेम्बलीको समयमा, मुख्य आयामहरू, थ्रेड सटीकता, सतह समाप्त, र ISO 5211 प्याड आयामहरू निरीक्षण गरिन्छ।

FQC - अन्तिम गुणस्तर नियन्त्रण

समाप्त भल्भहरू उपस्थिति, सञ्चालन, सील प्रदर्शन, र आदेश आवश्यकताहरू अनुसार दबाव विश्वसनीयताको लागि परीक्षण गरिन्छ।

OQC - बाहिर जाने गुणस्तर नियन्त्रण

डेलिभरी गर्नु अघि, सामानहरू सुरक्षित ढुवानीको लागि तयार छन् भनेर सुनिश्चित गर्न प्याकेजिङ्ग, चिन्हहरू, मात्रा, र कागजातहरू जाँच गरिन्छ।

FAQ

Q1: कसरी T-पोर्ट बलले प्रवाह दिशा निर्धारण गर्छ?

प्रवाह मार्ग आन्तरिक पोर्ट व्यवस्था र बल को घुमाउने स्थिति द्वारा निर्धारण गरिन्छ। स्थापना गर्नु अघि, तीन पाइपलाइन पोर्टहरू बीचको आवश्यक जडान पुष्टि गरिनु पर्छ ताकि भल्भ ह्यान्डल वा एक्ट्युएटर स्थिति अभिप्रेत प्रवाह मार्गसँग मेल खान्छ।

Q2: के T-पोर्ट भल्भ दुबै मिश्रण र डाइभर्टिंगको लागि प्रयोग गर्न सकिन्छ?

हो, एक T-पोर्ट कन्फिगरेसन विभिन्न तीन-तरिका प्रवाह व्यवस्थाको लागि प्रयोग गर्न सकिन्छ। यो मिक्सिङ, डाइभर्सन वा वितरणको लागि उपयुक्त छ कि छैन पोर्ट ज्यामिति, दबाब अवस्था र पाइपिंग लेआउटमा निर्भर गर्दछ। अर्डर गर्दा आवश्यक प्रवाह ढाँचा निर्दिष्ट गर्नुपर्छ।

Q3: के actuator लाई भल्भ टोक़ मिलाउन आवश्यक छ?

हो। एक्चुएटरले वास्तविक सञ्चालन अवस्थाहरूमा भल्भको लागि पर्याप्त टर्क प्रदान गर्नुपर्छ। वायमेटिक वा इलेक्ट्रिक एक्ट्युएटर चयन गर्दा भल्भ साइज, सिट सामग्री, काम गर्ने दबाब, मध्यम र सञ्चालन आवृत्तिलाई विचार गर्नुपर्छ।

Q4: भल्भ सीट चयन गर्दा के विचार गर्नुपर्छ?

सिट सामग्री काम गर्ने माध्यम, तापक्रम, दबाब र आवश्यक सील प्रदर्शन अनुसार चयन गर्नुपर्छ। रासायनिक अनुकूलता विशेष गरी महत्त्वपूर्ण छ जब वाल्व आक्रामक वा प्रक्रिया तरल पदार्थ को लागी प्रयोग गरिन्छ।

Q5: के यस प्रकारको भल्भ स्किड वा मेनिफोल्डमा प्रयोग गर्न सकिन्छ?

हो। तीन-तर्फी कन्फिगरेसन प्रक्रिया स्किडहरू, मेनिफोल्डहरू र कम्प्याक्ट पाइपिंग एसेम्बलीहरूमा प्रयोग गर्न सकिन्छ जहाँ एउटा भल्भले धेरै शाखाहरू बीचको प्रवाहलाई नियन्त्रण गर्न आवश्यक हुन्छ। प्रणाली डिजाइन गर्दा उपलब्ध ठाउँ, पोर्ट अभिमुखीकरण र actuator स्थिति विचार गर्नुपर्छ।

Q6: के हुन्छ यदि पाइपलाइन दबाव तीन पोर्टहरू बीच फरक छ?

विभिन्न दबाव अवस्थाहरूले प्रवाहको दिशा, प्रवाह दर र भल्भ सञ्चालन गर्न आवश्यक बललाई असर गर्न सक्छ। त्यसैले भल्भ कन्फिगरेसन नाममात्र पाइप साइजमा आधारित नभई प्रत्येक जोडिएको पोर्टमा वास्तविक दबाव अवस्था अनुसार चयन गरिनुपर्छ।

Q7: ISO 5211 प्रत्यक्ष माउन्टिङ प्याड T पोर्टको साथ थ्री-वे बल भल्भ के हो?

A आईएसओ ५२११ डाइरेक्ट माउन्टिङ प्याड टी पोर्टको साथ थ्री वे बल भल्भआईएसओ ५२११ एक्चुएटर माउन्टिङ इन्टरफेससँग टी-पोर्ट बल कन्फिगरेसन संयोजन गर्ने तीन-तर्फी भल्भ हो। यो तीन पाइपलाइन जडानहरू बीच नियन्त्रित प्रवाह आवश्यक प्रणालीहरूको लागि उद्देश्य हो र म्यानुअल वा स्वचालित सञ्चालनको लागि कन्फिगर गर्न सकिन्छ।
