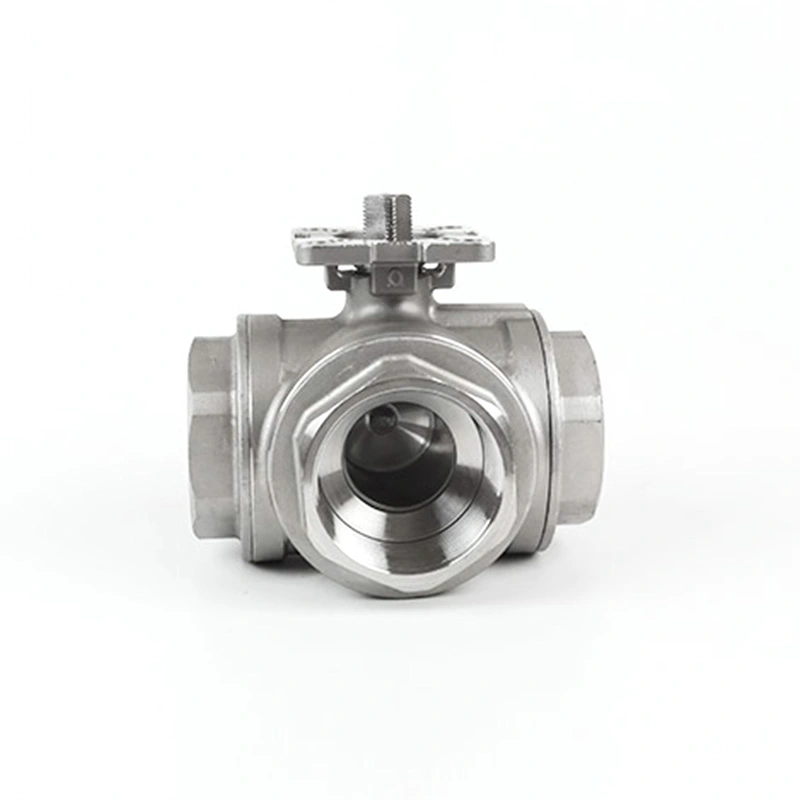

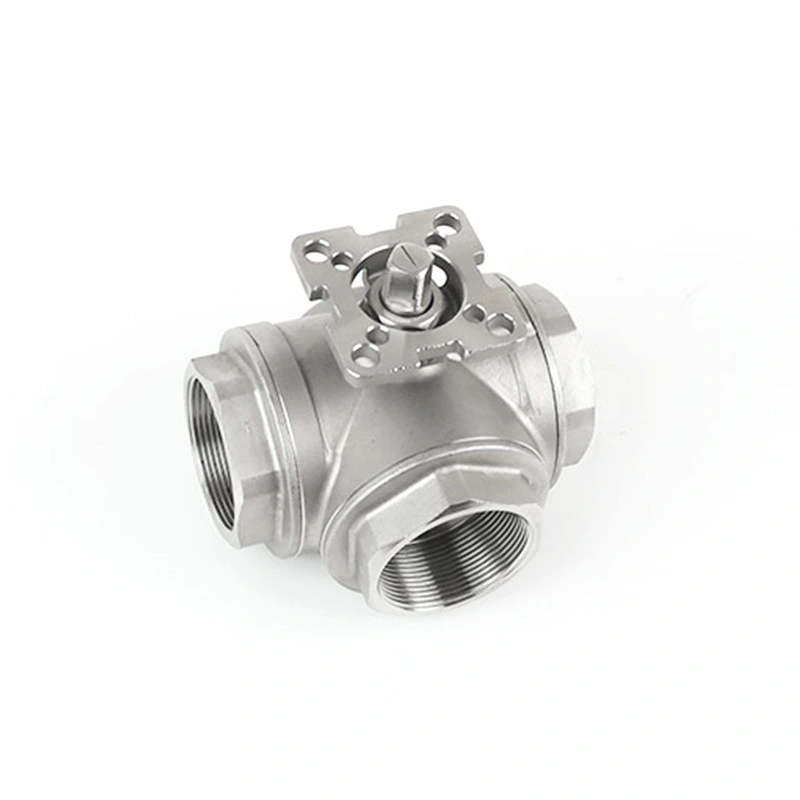

आईएसओ ५२११ डाइरेक्ट माउन्टिङ प्याड एल पोर्टको साथ थ्री वे बल भल्भ
Shangtai बाट ISO 5211 प्रत्यक्ष माउन्टिङ प्याड L पोर्टको साथ थ्री वे बल भल्भले दुई पाइपलाइनहरू बीच भरपर्दो प्रवाह स्विच प्रदान गर्दछ। Wenzhou स्रोत निर्माताको रूपमा, हामी सटीक थ्रेडहरू, प्रमाणित गुणस्तर नियन्त्रण, प्रतिस्पर्धी कारखाना मूल्य निर्धारण र छिटो प्राविधिक समर्थन प्रदान गर्दछौं।
ISO 5211 डाइरेक्ट माउन्टिङ प्याड L पोर्ट भएको थ्री वे बल भल्भ पाइपलाइन प्रणालीहरूको लागि डिजाइन गरिएको हो जसलाई प्रवाह दिशा स्विच गर्न आवश्यक छ। यसको L-पोर्ट संरचनाले एउटा साझा पोर्टलाई दुईवटा प्रवाह मार्गहरूमा जडान गर्दछ, यसलाई डाइभर्सन, बाइपास लाइनहरू, परिसंचरण प्रणालीहरू, डोजिङ उपकरणहरू र स्वचालित तरल पदार्थ नियन्त्रण एकाइहरूको लागि आदर्श बनाउँछ।

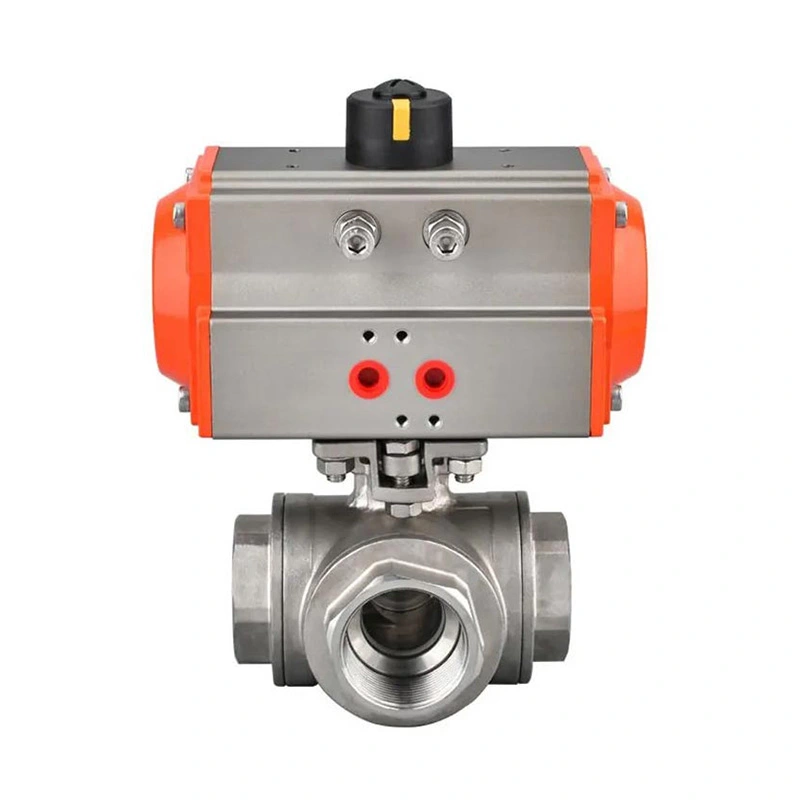

एकीकृत ISO 5211 प्रत्यक्ष माउन्टिङ प्याडले वायमेटिक वा इलेक्ट्रिक एक्ट्युएटरहरूलाई अझ सजिलै स्थापना गर्न अनुमति दिन्छ। यसले एक्ट्युएटर पङ्क्तिबद्धता सुधार गर्दछ, अतिरिक्त कोष्ठक र युग्मनहरू कम गर्दछ, स्थापना स्थान बचत गर्दछ, र कुशल स्वचालन समर्थन गर्दछ।
सही पाइप मानकसँग मेल खाँदा सटीक-मेशिन थ्रेडेड छेउहरूले सहज स्थापना, सुरक्षित जडान र स्थिर सील प्रदर्शन सुनिश्चित गर्दछ।
मुख्य आयामहरू
| साइज | 1/4 इन्च - 6 इन्च |
| दबाव वर्ग | CL150 |
| थ्रेड मानक | NPT, BSP |
| अधिकतम दबाव | 285PSI |
| डिजाइन र निर्माण मापदण्ड | ASME B16.34 |
| परीक्षण र निरीक्षण | API598 |
| दबाव-तापमान मूल्याङ्कन | ASME B16.34 |
| तापमान दायरा | -25 ℃ ~ 150 ℃ |
| शारीरिक सामग्री | ASTM A351 CF8M（316） |
| बल सामाग्री | ASTM A182 F316 |
| स्टेम सामाग्री | ASTM A182 F316 |
| सीट सामग्री | RPTFE(PTFE+15% fv) |
| विकल्पहरू | अन्य सामग्री अनुरोध मा उपलब्ध छन्। |
Shangtai को बारेमा
Shangtai एक स्रोत वाल्व निर्माता Wenzhou, Zhejiang, चीन, एक प्रमुख वाल्व उत्पादन आधार मा स्थित छ। हाम्रो कारखाना एयरपोर्टबाट मात्र १० मिनेटको दूरीमा छ, भ्रमण र निरीक्षणहरू विश्वव्यापी ग्राहकहरूको लागि सुविधाजनक बनाउँदै।
चीनमा राम्रोसँग मान्यता प्राप्त भल्भ निर्माताको रूपमा, Shangtai ले उत्पादन, उपकरण, निरीक्षण र प्रत्यक्ष आपूर्ति नियन्त्रण गरेर कारखाना-सीधा मूल्य निर्धारण प्रदान गर्दछ। हामीसँग ISO 9001 र CE प्रमाणपत्रहरू छन्, र हामी मोल्ड विकास र OEM/ODM अनुकूलनलाई पनि समर्थन गर्छौं।
यस उत्पादनको लागि, हामी ग्राहकहरूलाई विश्वासका साथ खरिद गर्न मद्दत गर्न प्यारामिटर रेखाचित्र, प्राविधिक मार्गदर्शन र बिक्री पछिको द्रुत-प्रतिक्रिया सेवा प्रदान गर्दछौं।
गुणस्तर नियन्त्रण प्रक्रिया
कच्चा माल प्रमाणिकरण
सामग्री परीक्षण उपकरणले साइटमा सामग्री निरीक्षण र पुष्टिकरणलाई समर्थन गर्दछ।
मेसिन निरीक्षण
थ्रेड शुद्धता, आयाम, सतह समाप्त र प्रमुख संरचनात्मक भागहरू उत्पादन समयमा जाँच गरिन्छ।
ISO 5211 प्याड नियन्त्रण
माउन्टिंग आयामहरू र एक्चुएटर इन्टरफेस पङ्क्तिबद्धता अनुकूलता सुनिश्चित गर्न निरीक्षण गरिन्छ।
विधानसभा जाँच
बल, सीट, स्टेम र सील कम्पोनेन्टहरू मानकीकृत प्रक्रियाहरू अनुसार भेला हुन्छन्।
दबाव र सील परीक्षण
भल्भहरू ढुवानी अघि सील प्रदर्शन र परिचालन विश्वसनीयताको लागि परीक्षण गरिन्छ।
अन्तिम निरीक्षण र प्याकिंग
उपस्थिति, मार्किंग, मात्रा र प्याकेजिङ्ग अर्डर आवश्यकताहरू पूरा गर्न समीक्षा गरिन्छ।
FAQ
Q1: L-पोर्ट तीन-मार्ग बल भल्भको मुख्य कार्य के हो?
L-पोर्ट कन्फिगरेसन मुख्यतया जडान गरिएको पाइपलाइन शाखाहरू बीच प्रवाह स्विच वा डाइभर्ट गर्न प्रयोग गरिन्छ। आन्तरिक पोर्ट व्यवस्थाले अपरेटरलाई बललाई आवश्यक स्थितिमा घुमाएर प्रवाह मार्ग परिवर्तन गर्न अनुमति दिन्छ।
Q2: ISO 5211 प्रत्यक्ष माउन्टिङ प्याड केको लागि प्रयोग गरिन्छ?
ISO 5211 माउन्टिङ प्याडले मिल्दो वायमेटिक वा इलेक्ट्रिक एक्ट्युएटरहरूको लागि मानकीकृत इन्टरफेस प्रदान गर्दछ। एक्चुएटर माउन्टिंग ढाँचा र अपरेटिङ टर्क भल्भ साइज र आवेदन आवश्यकताहरु अनुसार पुष्टि गरिनु पर्छ।
Q3: के एक L-पोर्ट भल्भले एकै समयमा सबै तीन पोर्टहरू जडान गर्न सक्छ?
L-पोर्ट भल्भहरू सामान्यतया सबै तीन पोर्टहरू एकैसाथ जोड्नुको सट्टा दुई पोर्टहरू बीच प्रवाह स्विचको लागि अभिप्रेरित हुन्छन्। जहाँ तीन-पोर्ट प्रवाह मार्ग वा मिश्रण प्रकार्य आवश्यक छ, एक T-पोर्ट कन्फिगरेसन अधिक उपयुक्त हुन सक्छ।
Q4: के Shangtai उत्पादन रेखाचित्र र प्राविधिक मापदण्डहरू प्रदान गर्न सक्छ?
हो। भल्भ चयन, स्थापना योजना र आयाम पुष्टिकरणको लागि उत्पादन रेखाचित्र, आयामी जानकारी र प्राविधिक विशिष्टताहरू प्रदान गर्न सकिन्छ। आवश्यक जडान, दबाब, तापमान र सामग्री विशिष्टता उत्पादन अघि पुष्टि गर्नुपर्छ।
Q5: के वाल्व विभिन्न अपरेटिंग अवस्थाहरूको लागि अनुकूलित गर्न सकिन्छ?
हो। सामाग्री संयोजन, सील कम्पोनेन्टहरू, जडान विशिष्टताहरू र actuator कन्फिगरेसनहरू काम गर्ने माध्यम, दबाब, तापमान र नियन्त्रण आवश्यकताहरू अनुसार विचार गर्न सकिन्छ।
Q6: के भल्भ सामग्री ढुवानी अघि प्रमाणित गर्न सकिन्छ?
सामग्री प्रमाणिकरण उत्पादन कन्फिगरेसन र निरीक्षण आवश्यकताहरु अनुसार व्यवस्थित गर्न सकिन्छ। सामग्री कागजात र सम्बन्धित निरीक्षण अभिलेखहरू पनि निर्दिष्ट गरिएको ठाउँमा प्रदान गर्न सकिन्छ।
Q7: मैले अर्डर गर्नु अघि कुन जानकारी प्रदान गर्नुपर्छ?
कृपया भल्भ साइज, शरीर र सिल सामग्री, काम गर्ने माध्यम, दबाब, तापमान, जडान मानक, आवश्यक प्रवाह ढाँचा र actuator आवश्यकताहरू प्रदान गर्नुहोस्। स्वचालित अनुप्रयोगहरूको लागि, actuator प्रकार र आवश्यक अपरेटिङ टर्क पनि पुष्टि गर्नुपर्छ।
Q8: ISO 5211 डाइरेक्ट माउन्टिङ प्याड L पोर्ट भएको थ्री वे बल भल्भ के हो?
A आईएसओ ५२११ डाइरेक्ट माउन्टिङ प्याड एल पोर्टको साथ थ्री वे बल भल्भISO 5211 actuator माउन्टिङ इन्टरफेससँग L-पोर्ट तीन-तर्फी प्रवाह मार्ग संयोजन गर्दछ। यो न्युमेटिक वा इलेक्ट्रिक एक्ट्युएसनको साथ प्रवाह स्विच वा डाइभर्सन आवश्यक पर्ने अनुप्रयोगहरूको लागि डिजाइन गरिएको हो।
