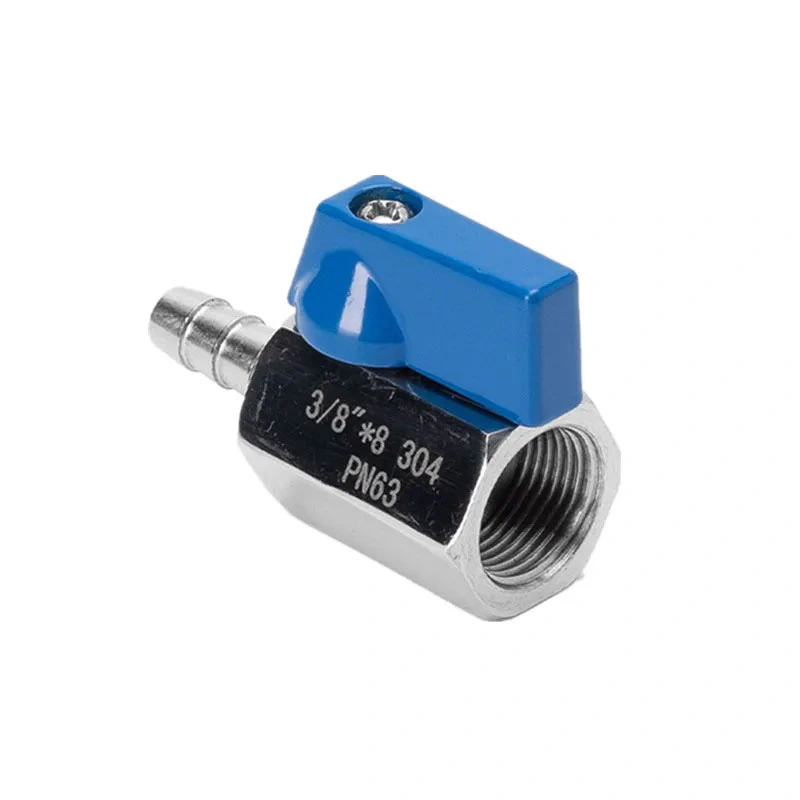

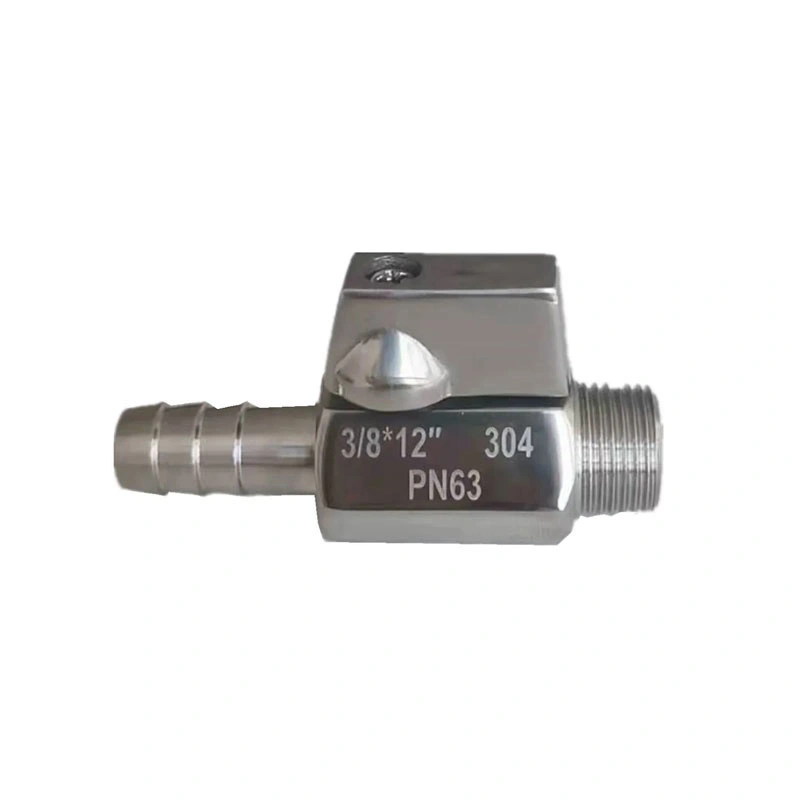

स्टेनलेस स्टील थ्रेडेड निपल नली मिनी बल भल्भ

कम्प्याक्ट फ्लुइड लाइनहरूलाई प्रायः भल्भ चाहिन्छ जसले थ्रेडेड पाइपिङ र लचिलो नलीहरू सीमित स्थापना स्थान भित्र जडान गर्न सक्छ। स्टेनलेस स्टील थ्रेडेड निप्पल होज मिनी बल भल्भले थ्रेडेड निप्पललाई एक असेंबलीमा नली जडानसँग जोड्दछ, क्वार्टर-टर्न अपरेटिङ मेकानिजम मार्फत सुविधाजनक अन/अफ नियन्त्रण प्रदान गर्दछ। यसको कम्प्याक्ट कन्फिगरेसन उपकरण र पाइपिंग लेआउटहरूको लागि उपयुक्त छ जहाँ ठाउँ प्रतिबन्धित छ।

मुख्य आयामहरू

उत्पादन संरचना र सुविधाहरू

थ्रेडेड र नली जडान

भल्भले एउटा कम्प्याक्ट असेंबलीमा नली निप्पलसँग थ्रेडेड जडान जोड्छ। थ्रेडेड साइडलाई उपयुक्त NPT वा BSP पाइपिङ कम्पोनेन्टहरूमा जडान गर्न सकिन्छ, जबकि निप्पल साइड उपयुक्त लचिलो नली र क्ल्याम्प व्यवस्थाको लागि हो। नली भित्रको व्यास र जडान आयाम स्थापना अघि पुष्टि गरिनु पर्छ।

316 स्टेनलेस स्टील निर्माण

भल्भ बडी ASTM A351 CF8M (316) को रूपमा निर्दिष्ट गरिएको छ, ASTM A182 F316 बल र स्टेमको लागि प्रयोग गरिन्छ। यो स्टेनलेस स्टील निर्माण अनुप्रयोगहरूको लागि उपयुक्त छ जहाँ सामग्री अनुकूलता र जंग प्रतिरोध आवश्यक छ। वास्तविक उपयुक्तता काम गर्ने माध्यम, एकाग्रता, तापमान र अन्य सेवा अवस्थाहरूमा निर्भर गर्दछ।

क्वार्टर-टर्न शट-अफ

बल मेकानिज्मले क्वार्टर-टर्न खोल्ने र बन्द गर्ने कार्य प्रदान गर्दछ। ह्यान्डल स्थितिले भल्भको सञ्चालन अवस्थालाई संकेत गर्दछ, भल्भलाई कम्प्याक्ट फ्लुइड प्रणालीहरूमा सीधा अन/अफ आइसोलेशनको लागि प्रयोग गर्न अनुमति दिन्छ। यो भल्भ सटीक प्रवाह नियमनको सट्टा बन्द-अफ सेवाको लागि हो।

RPTFE सिट

मानक सीट RPTFE (PTFE+15% fv) हो। सिट सामग्री चयन गर्नु अघि प्रक्रिया मध्यम र सञ्चालन तापमान विरुद्ध जाँच गर्नुपर्छ। विशिष्ट रासायनिक वा तापमान अनुकूलता आवश्यक पर्ने अनुप्रयोगहरूको लागि विभिन्न सामग्री संयोजनहरू विचार गर्न सकिन्छ।

थ्रेड र नली जडान चयन

NPT र BSP फरक थ्रेड मापदण्डहरू हुन् र यसलाई आदानप्रदान गर्न मिल्दैन। भल्भ थ्रेड मिलन फिटिंग वा पाइपलाइन जडानसँग मेल खानुपर्छ। नलीको निप्पल जडान गर्दा, मिल्दो आन्तरिक व्यास भएको नली चयन गर्नुहोस् र सञ्चालन अवस्थाहरूको लागि उपयुक्त क्ल्याम्प वा जडान विधि प्रयोग गर्नुहोस्।

सीमित ठाउँ भएका उपकरणहरूको लागि, स्थापना गर्नु अघि समग्र भल्भ आयामहरू र ह्यान्डल क्लियरेन्स जाँच गर्नुहोस्। नलीलाई भल्भ जडानमा अत्यधिक झुकाउने, घुमाउने वा बाह्य लोड नगरी पनि रुट गर्नुपर्छ।

आवेदन परिदृश्यहरू

स्टेनलेस स्टील थ्रेडेड निप्पल होज मिनी बल भल्भ कम्प्याक्ट फ्लुइड लाइनहरूको लागि उपयुक्त छ जहाँ नली जडान र म्यानुअल बन्द-अफ आवश्यक छ। सामान्य अनुप्रयोगहरू समावेश छन्:

नली पानी आपूर्ति र ड्रेनेज लाइनहरू

संकुचित हावा र वायवीय उपकरण

निस्पंदन, चिसो र सफाई उपकरण

पम्प जडानहरू र नाली आउटलेटहरू

नमूना र प्रयोगशाला उपकरण

सिंचाई र स्प्रे प्रणाली

हल्का औद्योगिक तरल पदार्थ ह्यान्डलिंग उपकरण

स्थापना र मर्मतसम्भार

स्थापना गर्नु अघि, भल्भ साइज, NPT वा BSP थ्रेड प्रकार, नली जडान साइज, काम गर्ने दबाब र तापमान पुष्टि गर्नुहोस्। मिलन जडानहरू सफा गर्नुहोस् र सील गर्ने सतहहरू फोहोर वा विदेशी कणहरूबाट मुक्त छन् भनी सुनिश्चित गर्नुहोस्। थ्रेडेड जडानहरू भल्भ शरीरमा अत्यधिक बल लागू नगरी उपयुक्त विधि प्रयोग गरेर कडा हुनुपर्छ।

स्थापना पछि, प्रणाली कमिसन गर्दा नली जडान र थ्रेड संयुक्त जाँच गर्नुहोस्। ह्यान्डललाई यसको पूर्ण क्वार्टर-टर्न दायरा मार्फत चलाउनुहोस् सुचारु आन्दोलन पुष्टि गर्न। मर्मत गर्नु अघि, दबाव स्रोतबाट भल्भ अलग गर्नुहोस् र जोडिएको लाइनबाट अवशिष्ट दबाब छोड्नुहोस्।

दबाव र तापमान विचारहरू

सूचीबद्ध अधिकतम दबाव 285PSI हो र निर्दिष्ट तापमान दायरा -25 ℃ ~ 150 ℃ हो। यी मानहरूलाई भल्भ साइज, काम गर्ने मध्यम र लागू हुने दबाब-तापमान मूल्याङ्कनसँगै विचार गर्नुपर्छ। प्रणालीमा वाल्व स्थापना गर्नु अघि वास्तविक सञ्चालन अवस्थाहरू पुष्टि गरिनु पर्छ।

प्राविधिक दस्तावेज

आयाम पुष्टिकरण र परियोजना चयनको लागि उत्पादन रेखाचित्र र प्राविधिक विशिष्टताहरू प्रदान गर्न सकिन्छ। सामग्री जानकारी, निरीक्षण रेकर्ड र अन्य लागू उत्पादन कागजातहरू पनि भल्भ कन्फिगरेसन र अर्डर आवश्यकताहरू अनुसार व्यवस्थित गर्न सकिन्छ।

FAQ

Q1: स्टेनलेस स्टील थ्रेडेड निप्पल होज मिनी बल भल्भ के को लागी प्रयोग गरिन्छ?

A स्टेनलेस स्टील थ्रेडेड निपल नली मिनी बल भल्भकम्प्याक्ट फ्लुइड प्रणालीहरूमा म्यानुअल अन/अफ नियन्त्रणको लागि प्रयोग गरिन्छ जसले थ्रेडेड पाइपलाइन जडानलाई लचिलो नली जडानसँग जोड्दछ। यो मिल्दो पानी, हावा, तेल र निर्दिष्ट अपरेटिङ सीमा भित्र अन्य मिडिया प्रयोग गर्न सकिन्छ।

Q2: के भल्भ सिधै लचिलो नलीमा जडान हुन सक्छ?

निप्पल साइड उपयुक्त नली जडान र क्ल्याम्प व्यवस्था प्रयोग गरेर उपयुक्त नली जडानको लागि डिजाइन गरिएको छ। नली आकार, आन्तरिक व्यास र जडान विधि भल्भ आयाम र सञ्चालन अवस्था मिल्नुपर्छ।

Q3: के NPT र BSP संस्करणहरू उपलब्ध छन्?

हो। सूचीबद्ध थ्रेड मानकहरू NPT र BSP हुन्। अर्डर गर्दा आवश्यक थ्रेड प्रकार निर्दिष्ट गरिनु पर्छ ताकि यो मिलन पाइप, फिटिंग वा उपकरण जडानसँग मेल खान्छ।

Q4: के यो भल्भ संकुचित वायु प्रणालीहरूको लागि उपयुक्त छ?

हो, यो निर्दिष्ट दबाव र तापमान सीमा भित्र मिल्दो कम्प्रेस्ड हावा अनुप्रयोगहरूको लागि विचार गर्न सकिन्छ। भल्भ साइज, जडान विधि र सील सामग्री वास्तविक वायवीय प्रणाली आवश्यकताहरू विरुद्ध जाँच गरिनु पर्छ।

Q5: भल्भ शरीरको लागि कुन सामग्री प्रयोग गरिन्छ?

मानक शरीर सामग्री ASTM A351 CF8M (316) हो। बल र स्टेम ASTM A182 F316 हो, जबकि सीट RPTFE (PTFE+15%fv) हो। अन्य सामग्री अनुरोध मा उपलब्ध छन्।

Q6: के म अर्डर राख्नु अघि रेखाचित्र अनुरोध गर्न सक्छु?

हो। उत्पादन अघि भल्भ साइज, थ्रेड प्रकार, नली जडान र स्थापना आयामहरू पुष्टि गर्न आयामी रेखाचित्र र प्राविधिक विशिष्टताहरू प्रदान गर्न सकिन्छ।

Q7: भल्भ चयनको लागि के जानकारी आवश्यक छ?

कृपया आवश्यक आकार, NPT वा BSP थ्रेड मानक, नली आकार, काम गर्ने माध्यम, दबाब, तापक्रम र स्थापना आवश्यकताहरू प्रदान गर्नुहोस्। यो जानकारी उपयुक्त भल्भ कन्फिगरेसन पुष्टि गर्न मद्दत गर्छ।
