स्टेनलेस स्टील मिनी बल भल्भ

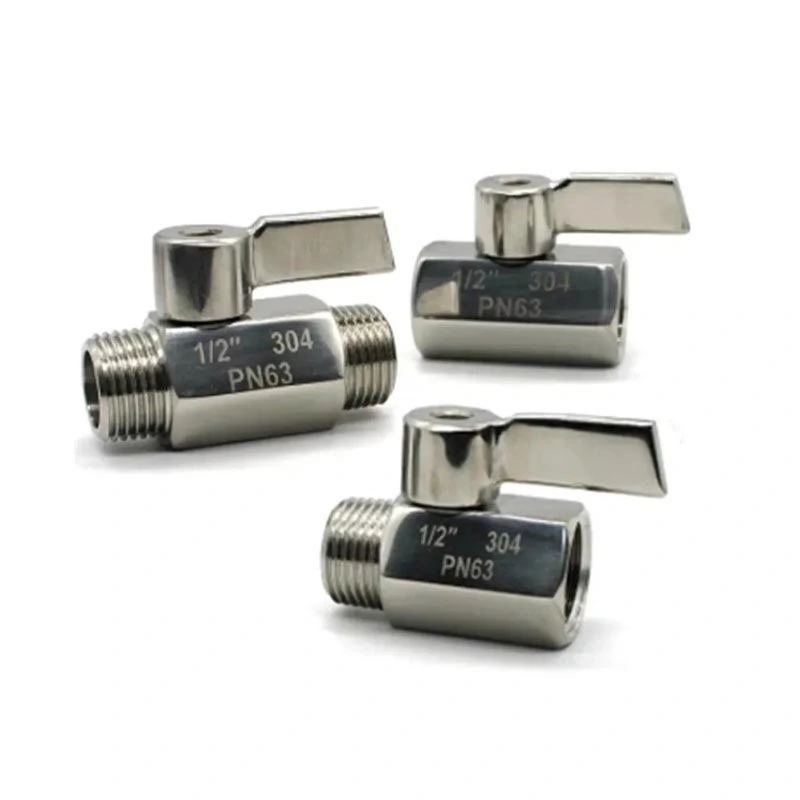

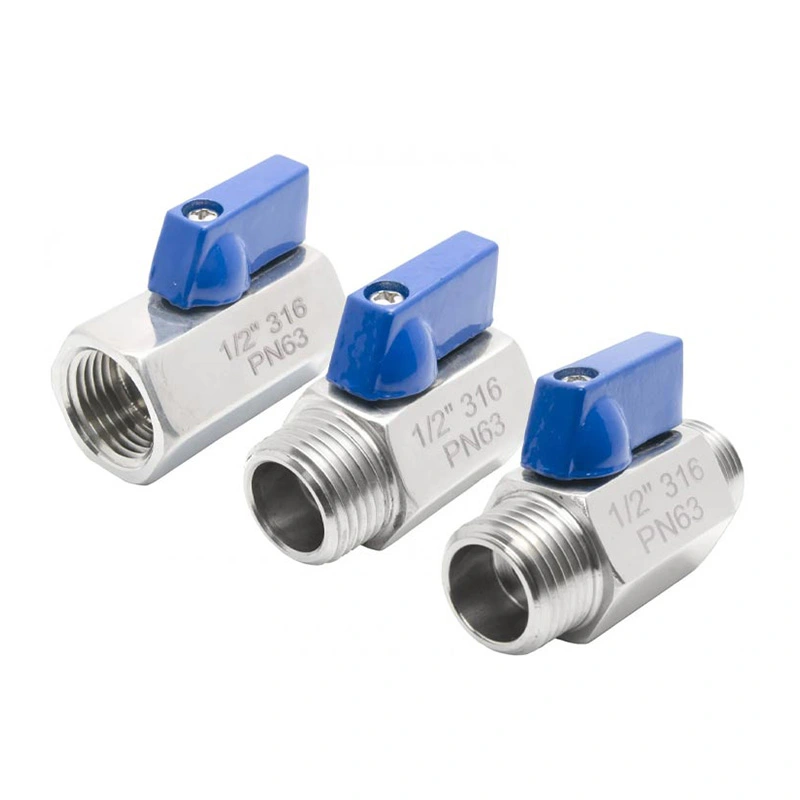

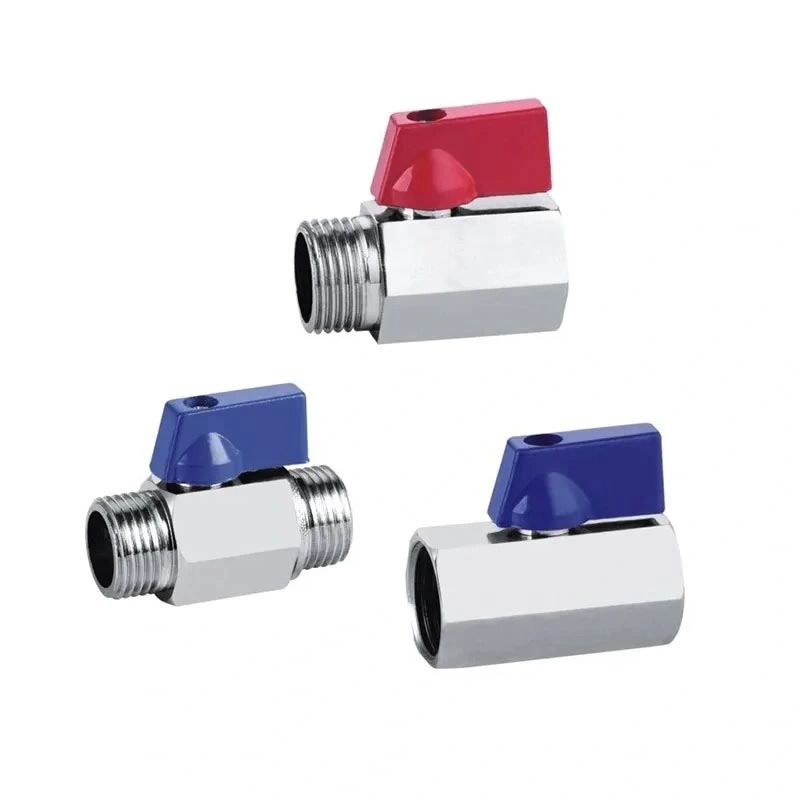

स्टेनलेस स्टील मिनी बल भल्भ कम्प्याक्ट पाइपिङ र उपकरणहरूको लागि डिजाइन गरिएको छ जहाँ ठाउँ सीमित छ तर एक चौथाई-टर्न शट-अफ भल्भ आवश्यक छ। यसको स्टेनलेस स्टील बडी, थ्रेडेड NPT वा BSP जडानहरू र कम्प्याक्ट अपरेटिङ ह्यान्डलले यसलाई साना पाइपलाइन एसेम्बलीहरू, उपकरणहरू र तरल पदार्थ-ह्यान्डलिङ उपकरणहरूको लागि उपयुक्त बनाउँछ। भल्भ आवश्यक दबाब, तापमान, मध्यम र जडान विशिष्टता अनुसार चयन गर्न सकिन्छ।

मुख्य आयामहरू

उत्पादन संरचना र सुविधाहरू

कम्प्याक्ट क्वार्टर-टर्न अपरेशन

भल्भले अन/अफ सेवाको लागि क्वार्टर-टर्न बल मेकानिजम प्रयोग गर्दछ। ह्यान्डल घुमाउँदा बलको स्थिति परिवर्तन हुन्छ र प्रवाह मार्ग खोल्छ वा बन्द हुन्छ। यो अपरेटिङ विधि अनुप्रयोगहरूको लागि उपयुक्त छ जहाँ भल्भ बारम्बार सञ्चालन गर्न आवश्यक छ वा जहाँ एक साधारण बन्द-अफ प्रकार्य आवश्यक छ।

316 स्टेनलेस स्टील निर्माण

भल्भ बडी ASTM A351 CF8M (316) को रूपमा निर्दिष्ट गरिएको छ, ASTM A182 F316 बल र स्टेमको लागि प्रयोग गरिन्छ। यो सामग्री संयोजनले अनुप्रयोगहरूको लागि स्टेनलेस स्टील निर्माण प्रदान गर्दछ जहाँ जंग प्रतिरोध र सामग्री अनुकूलता महत्त्वपूर्ण छ। वास्तविक उपयुक्तता प्रक्रिया मध्यम र सञ्चालन अवस्थाहरू विरुद्ध जाँच गरिनु पर्छ।

NPT र BSP थ्रेडेड जडानहरू

भल्भ उपयुक्त पाइपिङ र उपकरणसँग एकीकरणको लागि NPT र BSP थ्रेडेड जडानहरूसँग उपलब्ध छ। NPT र BSP थ्रेडहरूले फरक-फरक थ्रेड मापदण्डहरू प्रयोग गर्ने र आदानप्रदान गर्न मिल्ने जडानहरूको रूपमा व्यवहार नगर्ने भएकाले अर्डर गर्नुअघि थ्रेडको प्रकार पुष्टि गरिनुपर्छ।

RPTFE सिट कन्फिगरेसन

मानक सीट सामग्री RPTFE (PTFE+15% fv) हो। सिट चयनले काम गर्ने माध्यम, सञ्चालनको तापक्रम र दबाबलाई ध्यानमा राख्नुपर्छ। जहाँ अनुप्रयोगले आक्रामक रसायन वा विशेष प्रक्रिया तरल पदार्थ समावेश गर्दछ, भल्भ चयन गर्नु अघि सामग्री अनुकूलता पुष्टि गरिनु पर्छ।

चयन विचारहरू

सानो बल भल्भ चयन गर्न पाइप साइज मिल्दो भन्दा बढी आवश्यक छ। काम गर्ने माध्यम, दबाब, तापक्रम, जडान प्रकार र उपलब्ध स्थापना ठाउँ सबैलाई विचार गर्नुपर्छ। भल्भको दबाब र तापमान सीमाहरू स्थापना गर्नु अघि वास्तविक सञ्चालन अवस्थाहरू विरुद्ध जाँच गरिनु पर्छ।

थ्रेडेड स्थापनाहरूको लागि, पाइपलाइनले NPT वा BSP थ्रेडहरू प्रयोग गरेको छ कि छैन भनी पुष्टि गर्नुहोस्। प्रतिबन्धित पहुँच भएका उपकरणहरूको लागि, ह्यान्डल स्थिति र भल्भ वरिपरि उपलब्ध क्लियरेन्स जाँच गर्नुहोस्। सिट र सील सामग्री पनि प्रक्रिया तरल पदार्थ संग मिल्दो हुनु पर्छ समय भन्दा पहिले कम्पोनेन्ट पहिरनबाट बच्न।

आवेदन परिदृश्यहरू

स्टेनलेस स्टील मिनी बल भल्भ कम्प्याक्ट फ्लुइड प्रणाली र उपकरणहरूमा बन्द-अफ सेवाको लागि प्रयोग गर्न सकिन्छ जहाँ सानो भल्भ व्यवस्था आवश्यक हुन्छ। सामान्य अनुप्रयोगहरू समावेश छन्:

पानी आपूर्ति र निकास प्रणाली

वायवीय उपकरण र कम्प्रेस्ड एयर लाइनहरू

उपकरण र परीक्षण उपकरण

सानो मेसिनरी र स्वचालन उपकरण

शीतलन प्रणाली र निस्पंदन एकाइहरू

प्रयोगशाला र पाइपलाइन स्थापनाहरू

हल्का औद्योगिक तरल पदार्थ ह्यान्डलिंग प्रणाली

स्थापना र मर्मतसम्भार

स्थापना गर्नु अघि, भल्भ साइज, थ्रेड प्रकार, दबाव मूल्याङ्कन, तापमान दायरा र सामग्री अनुकूलता प्रमाणित गर्नुहोस्। पाइप थ्रेडहरू सफा गर्नुहोस् र जडान वा सील सतहलाई असर गर्न सक्ने विदेशी कणहरू हटाउनुहोस्। चयन गरिएको जडानको लागि उपयुक्त थ्रेड सीलिङ विधि प्रयोग गर्नुहोस् र अत्यधिक बलियो बलबाट बच्न।

स्थापना पछि, ह्यान्डललाई यसको पूर्ण क्वार्टर-टर्न दायरा मार्फत सञ्चालन गर्नुहोस् र प्रणाली कमिसन गर्दा चुहावटको लागि जडान जाँच गर्नुहोस्। मर्मतसम्भारको क्रममा, आन्तरिक कम्पोनेन्टहरू निरीक्षण वा प्रतिस्थापन गर्नु अघि दबाव स्रोतबाट भल्भलाई अलग गर्नुहोस्।

गुणस्तर र कागजात

उत्पादन निरीक्षणले लागू उत्पादन र अर्डर आवश्यकताहरू अनुसार आयामी जाँचहरू, सामग्री प्रमाणिकरण, विधानसभा निरीक्षण र दबाब वा सील परीक्षणहरू समावेश गर्न सक्छ। आयाम पुष्टिकरण र परियोजना चयनको लागि उत्पादन रेखाचित्र र प्राविधिक विशिष्टताहरू प्रदान गर्न सकिन्छ। आवश्यक भएमा सामग्री कागजात र निरीक्षण अभिलेखहरू पनि व्यवस्थित गर्न सकिन्छ।

FAQ

Q1: स्टेनलेस स्टील मिनी बल भल्भ के को लागी प्रयोग गरिन्छ?

A स्टेनलेस स्टील मिनी बल भल्भमुख्यतया कम्प्याक्ट पाइपिंग, उपकरण र उपकरण प्रणालीहरूमा तरल पदार्थ नियन्त्रणको लागि प्रयोग गरिन्छ। यो उपयुक्त पानी, हावा, तेल र निर्दिष्ट दबाव र तापमान दायरा भित्र अन्य औद्योगिक मिडिया लागि उपयुक्त छ।

Q2: NPT र BSP थ्रेडहरू बीच के भिन्नता छ?

NPT र BSP फरक-फरक थ्रेड प्रोफाइलहरू र विनिर्देशहरू भएका विभिन्न थ्रेड मानकहरू हुन्। भल्भ थ्रेड मिल्दो पाइप वा फिटिंग मिल्नुपर्छ, त्यसैले आवश्यक थ्रेड मानक अर्डर गर्नु अघि पुष्टि गर्नुपर्छ।

Q3: भल्भको लागि कुन सामग्रीहरू प्रयोग गरिन्छ?

मानक कन्फिगरेसनले शरीरको लागि ASTM A351 CF8M (316), बल र स्टेमको लागि ASTM A182 F316, र सिटको लागि RPTFE (PTFE+15% fv) प्रयोग गर्दछ। अन्य सामग्री अनुरोध मा उपलब्ध छन्।

Q4: कुन दबाव र तापक्रम भल्भ ह्यान्डल गर्न सक्छ?

सूचीबद्ध अधिकतम दबाव 285PSI हो र तापमान दायरा -25 ℃ ~ 150 ℃ हो। वास्तविक स्वीकार्य सञ्चालन अवस्थाहरू भल्भ आकार, मध्यम, तापमान र लागू दबाव-तापमान मूल्याङ्कन अनुसार पुष्टि गरिनु पर्छ।

Q5: के म अर्डर गर्नु अघि उत्पादन रेखाचित्र अनुरोध गर्न सक्छु?

हो। उत्पादन अघि भल्भ साइज, जडान प्रकार, स्थापना आयाम र अन्य आवश्यक प्यारामिटरहरू पुष्टि गर्न आयामी रेखाचित्र र प्राविधिक विशिष्टताहरू प्रदान गर्न सकिन्छ।

Q6: के वाल्व सामग्री प्रमाणित गर्न सकिन्छ?

हो। सामग्री प्रमाणिकरण र सम्बन्धित निरीक्षण कागजात भल्भ कन्फिगरेसन र आदेश आवश्यकताहरु अनुसार व्यवस्थित गर्न सकिन्छ। अर्डर राख्दा लागू निरीक्षण दायरा पुष्टि गरिनु पर्छ।

Q7: विभिन्न सामग्री उपलब्ध छन्?

हो। अन्य शरीर, बल, स्टेम, सीट र सील सामग्री संयोजनहरू आवश्यक दबाब, तापक्रम र मध्यम अनुकूलताको अधीनमा, विशेष सञ्चालन अवस्थाहरूको लागि विचार गर्न सकिन्छ।
