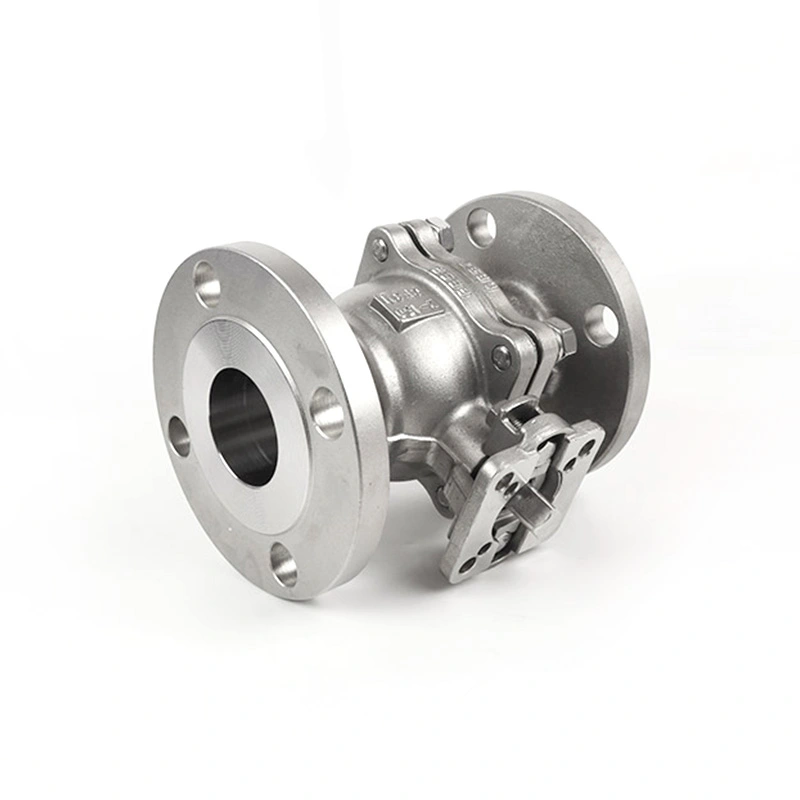

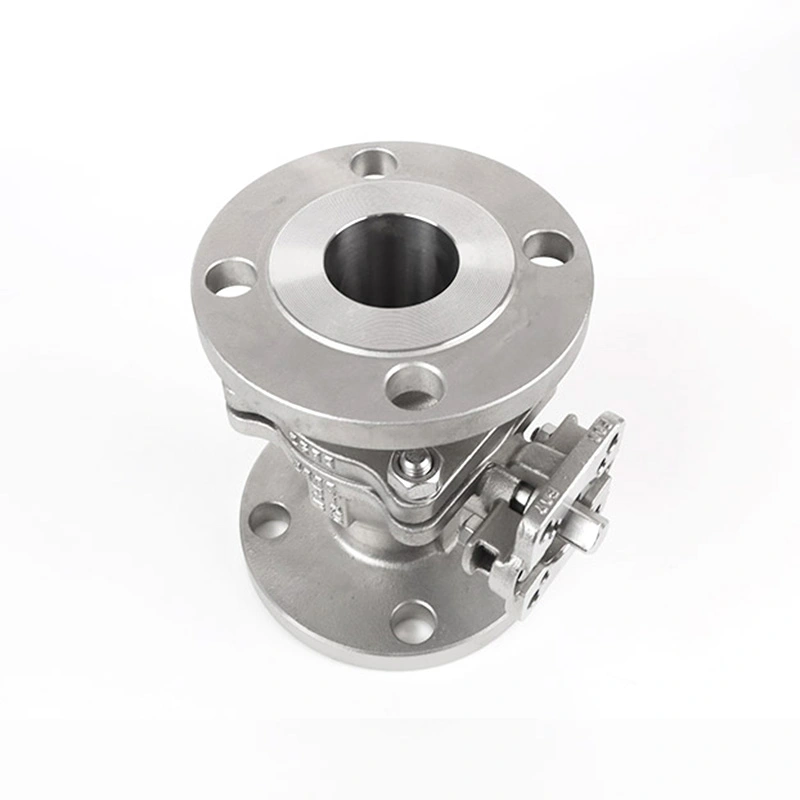

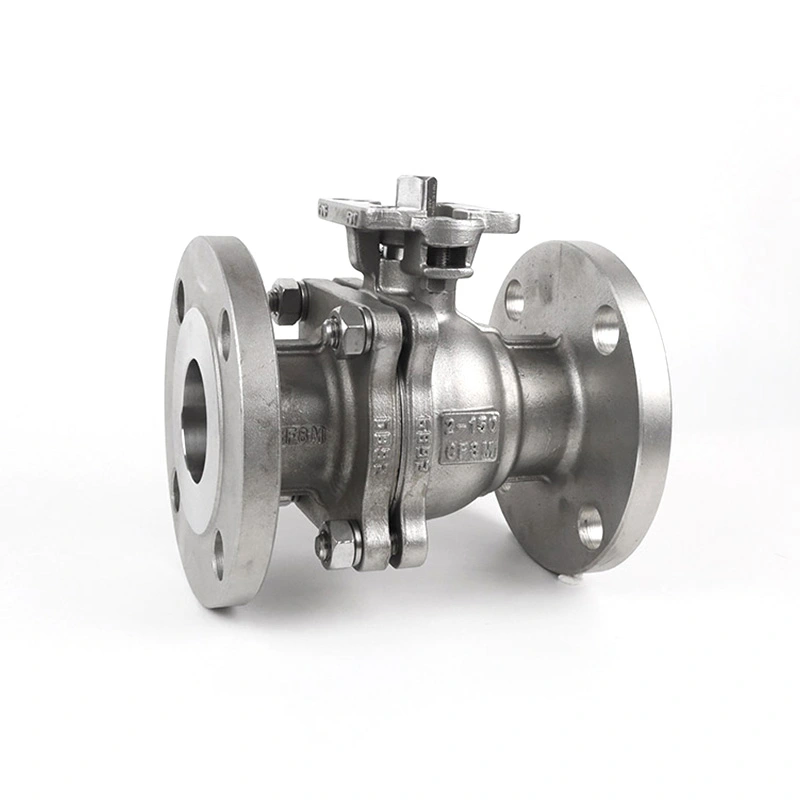

एक्चुएटरको लागि ISO 5211 आधारको साथ ANSI कक्षा 150 फ्ल्याङ्ग्ड बल भल्भ

स्वचालित पाइपलाइन अलगावको लागि, भल्भ कन्फिगरेसनले पाइपिङ मानक, दबाव वर्ग, जडान आयामहरू र एक्चुएटर इन्टरफेससँग मेल खानुपर्छ। Actuator को लागि ISO 5211 बेस भएको ANSI क्लास 150 फ्ल्याङ्ग्ड बल भल्भले ISO 5211 माउन्टिङ इन्टरफेससँग क्लास 150 फ्ल्याङ्गेड जडानलाई संयोजन गर्दछ, भल्भलाई म्यानुअल अपरेशन वा पार्ट-टर्न न्युमेटिक र इलेक्ट्रिक एक्युएसनको लागि कन्फिगर गर्न अनुमति दिन्छ। वास्तविक भल्भ र एक्चुएटर संयोजन आवश्यक टोक़, सञ्चालन अवस्था र पाइपलाइन कन्फिगरेसन अनुसार चयन गरिनु पर्छ।

Shangtai वानझाउ, Zhejiang, चीन मा औद्योगिक बल भल्भ निर्माण गर्दछ। उत्पादनले मेसिनिङ, एसेम्बली र दबाब परीक्षणलाई कभर गर्दछ, सामग्री र आयामी आवश्यकताहरू लागू उत्पादन विशिष्टता अनुसार जाँच गरिन्छ। रेखाचित्र, सामग्री आवश्यकताहरू र actuator जानकारी समीक्षा गर्न सकिन्छ जब एक विशेष भल्भ कन्फिगरेसन आवश्यक छ।

मुख्य आयामहरू

भल्भ निर्माण र एक्चुएटर इन्टरफेस

भल्भले मिल्दो RF पाइपलाइन flanges जडानको लागि एक flanged शरीर प्रयोग गर्दछ। मुख्य स्पेसिफिकेशनमा सूचीबद्ध 316 स्टेनलेस स्टील बडी, F316 बल र F316 स्टेमले प्राथमिक सामग्री कन्फिगरेसन प्रदान गर्दछ, जबकि RPTFE सीट अनुप्रयोगहरूको लागि हो जहाँ सिट सामग्री सञ्चालन माध्यम र तापक्रमसँग मिल्दो छ।

ISO 5211 माउन्टिंग आधारले मिल्दो भाग-टर्न एक्चुएटरहरू वा मध्यवर्ती माउन्टिङ व्यवस्था संलग्न गर्नको लागि मानकीकृत इन्टरफेस प्रदान गर्दछ। ISO 5211 ले एक्चुएटर एट्याचमेन्ट फ्ल्यान्ज र ड्राइभिङ-कम्पोनेन्ट आयामहरू निर्दिष्ट गर्दछ, त्यसैले एक्चुएटर इन्टरफेस भल्भ माउन्टिङ साइज र आवश्यक अपरेटिङ टर्कसँग मिल्नुपर्छ बरु भल्भ साइज मात्र चयन गर्नुहोस्।

स्वचालित सेवाको लागि, भल्भ टर्क, एक्चुएटर आउटपुट, माउन्टिङ इन्टरफेस, घुमाउने दिशा र उपलब्ध पावर वा हावा आपूर्ति सबै विधानसभा अघि पुष्टि गरिनु पर्छ। स्वचालन प्रणाली अनुसार सीमा स्विच, solenoid भल्भ, positioners र अन्य नियन्त्रण सामान चयन गर्न सकिन्छ।

सामग्री र कम्पोनेन्ट कन्फिगरेसन

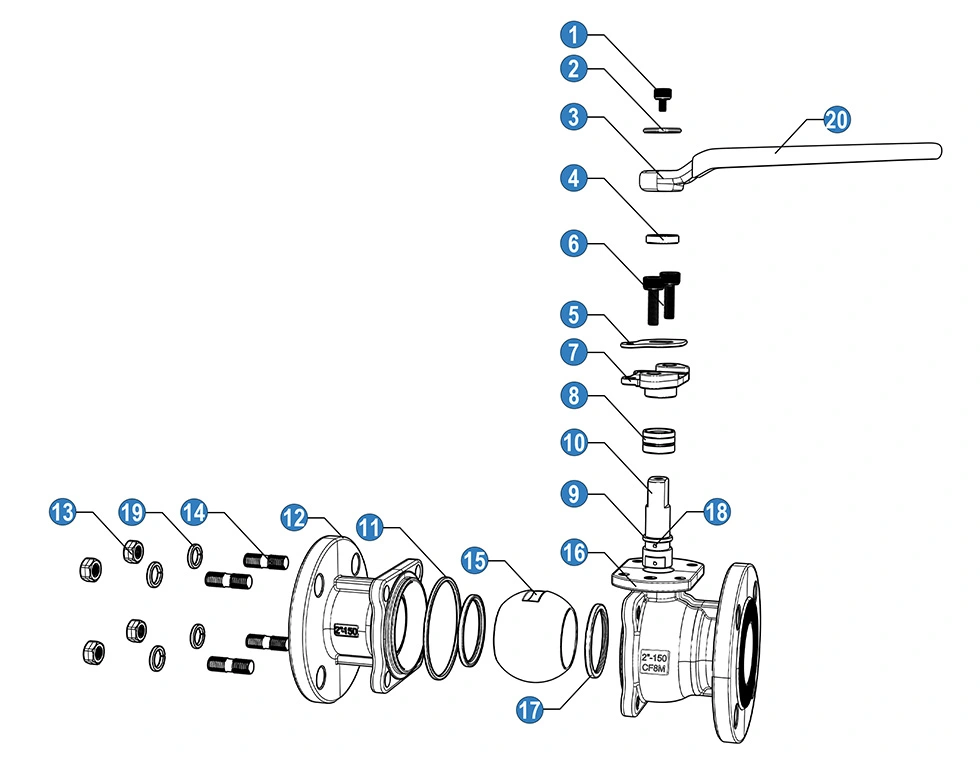

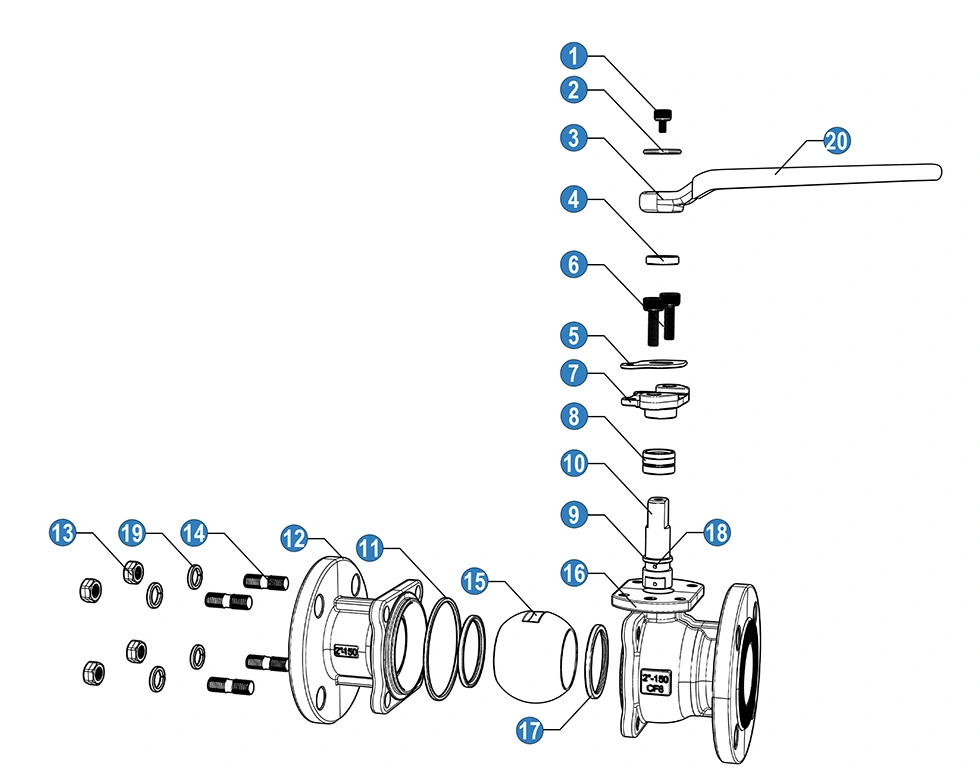

माथिको कम्पोनेन्ट सूचीले एउटा सामग्री कन्फिगरेसनलाई प्रतिनिधित्व गर्दछ। उत्पादन विशिष्टताले 316 स्टेनलेस स्टील कन्फिगरेसन पनि प्रदान गर्दछ, गीला कम्पोनेन्टहरूलाई आवश्यक जंग प्रतिरोध र सेवा सर्तहरू अनुसार चयन गर्न अनुमति दिन्छ। सामग्री चयन वास्तविक खरिद विशिष्टता र तरल पदार्थ अनुकूलता आवश्यकताहरू विरुद्ध पुष्टि गरिनु पर्छ।

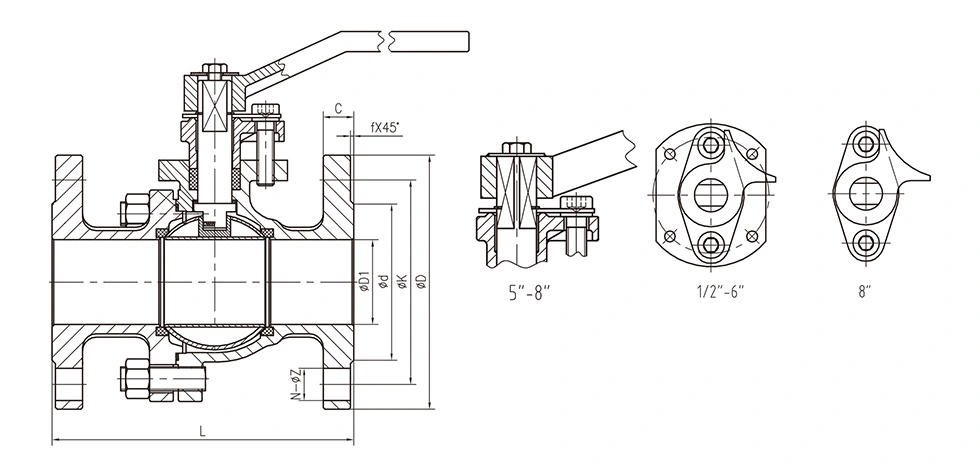

सामान्य आयाम:

मुख्य विशेषताहरु

कक्षा 150 फ्ल्याङ्गेड पाइपलाइन जडान

RF flanged अन्त कन्फिगरेसनले भल्भ र पाइपलाइन बीच एक बोल्ट जडान प्रदान गर्दछ। फ्ल्यान्ज साइज, बोल्ट-होल व्यवस्था, फेसिङ प्रकार र सम्बन्धित आयामहरू स्थापना गर्नु अघि मिलन पाइपलाइन फ्ल्यान्जसँग मिल्नुपर्छ। ASME B16.5 ले NPS 1/2 मार्फत NPS 24 मा पाइप फ्ल्याङ्ग र फ्ल्याङ्गेड फिटिङहरू कभर गर्दछ र क्लास 150 फ्ल्यान्ज आयामहरू र दबाव-तापमान आवश्यकताहरू समावेश गर्दछ।

ISO 5211 Actuator माउन्टिङ

एक्ट्युएटर माउन्टिङ इन्टरफेस पार्ट-टर्न स्वचालनको लागि हो। ISO 5211 ले एट्याचमेन्ट इन्टरफेस आयाम र ड्राइभिङ-कम्पोनेन्ट आयामहरूलाई औद्योगिक भल्भहरूमा मिल्दो एक्चुएटरहरू जडान गर्न प्रयोग गरिन्छ। माउन्टिङ साइज र एक्ट्युएटर आउटपुट भल्भ अपरेटिङ टर्कसँग सँगै जाँच गर्नुपर्छ।

स्टेनलेस स्टील दबाव-सीमा कम्पोनेन्टहरू

मुख्य स्पेसिफिकेशनले शरीरको लागि ASTM A351 CF8M (316), बल र स्टेमको लागि ASTM A182 F316, र सिटको लागि RPTFE प्रयोग गर्दछ। यो सामग्री संयोजन पानी, तेल, ग्यास र अन्य उपयुक्त मिडियाको लागि विचार गर्न सकिन्छ जहाँ चयन गरिएका सामग्रीहरूले आवश्यक रासायनिक र तापमान अवस्थाहरू पूरा गर्छन्।

क्वार्टर अन/अफ सञ्चालन

बल भल्भले खुला र बन्द स्थानहरू बीच सार्नको लागि क्वार्टर-टर्न मेकानिज्म प्रयोग गर्दछ। यो मुख्य रूपमा निरन्तर थ्रोटलिङको सट्टा अलगाव सेवाको लागि हो। यदि प्रवाह नियमन आवश्यक छ भने, चयन गर्नु अघि भल्भ, सीट र अपरेटिङ सर्तहरूको उपयुक्तता मूल्याङ्कन गरिनु पर्छ।

Antistatic निर्माण

सामग्री सूचीहरूले भल्भ कन्फिगरेसनको लागि एन्टिस्टेटिक उपकरण समावेश गर्दछ। जहाँ एप्लिकेसनद्वारा एन्टिस्टेटिक प्रदर्शन आवश्यक छ, पूर्ण भल्भ विशिष्टता र लागू परीक्षण आवश्यकताहरू अर्डर कागजातको साथ पुष्टि गरिनु पर्छ।

सामान्य अनुप्रयोगहरू

पानी उपचार:मिल्दो पानी लाइनहरू, प्रक्रिया उपकरण र उपचार स्किडहरूको अलगावको लागि उपयुक्त जहाँ फ्ल्याङ्ग जडान आवश्यक छ।

तेल र ग्याँस प्रणाली:उपयुक्त तेल र ग्यास पाइपलाइनहरू र उपकरणहरूमा लागू हुन्छ जब भल्भ सामग्री, दबाव वर्ग र सील कन्फिगरेसनले सेवा आवश्यकताहरू पूरा गर्दछ।

रासायनिक प्रशोधन:शरीर, बल, स्टेम, सिट र ग्यास्केट सामग्रीहरू माध्यमसँग रासायनिक रूपमा उपयुक्त हुँदा प्रक्रिया-तरल पदार्थ अलगावको लागि प्रयोग गर्न सकिन्छ।

औद्योगिक प्रक्रिया उपकरण:एक्चुएटर माउन्टिङ इन्टरफेसले भल्भलाई स्वचालित स्किड, मनिफोल्ड र रिमोट ओपन/क्लोज कन्ट्रोल आवश्यक पर्ने उपकरणहरूमा समाहित गर्न अनुमति दिन्छ।

सामान्य पाइपलाइन अलगाव:औद्योगिक पाइपिङ प्रणालीहरूको लागि उपयुक्त जसलाई क्लास 150 flanged बल भल्भ र म्यानुअल वा स्वचालित बन्द-अफ अपरेशन आवश्यक छ।

एक्चुएटर चयन

एक्ट्युएटरको छनोट केवल नाममात्र पाइप साइजको सट्टा भल्भको आवश्यक अपरेटिङ टर्कमा आधारित हुनुपर्छ। भल्भ साइज, सीट सामग्री, विभेदक दबाब, मध्यम, तापमान र सञ्चालन आवृत्ति सबै टोक़ आवश्यकतालाई असर गर्न सक्छ।

वायमेटिक एक्च्युएसनको लागि, उपलब्ध हावाको चाप, एक्चुएटर आउटपुट टर्क, असफल स्थिति र नियन्त्रण सामानहरू पुष्टि गर्नुहोस्। बिजुली कार्यको लागि, आवश्यक टर्क, बिजुली आपूर्ति, सञ्चालन चक्र र प्रतिक्रिया आवश्यकताहरू जाँच गर्नुहोस्। ISO 5211 माउन्टिंग इन्टरफेस चयन गरिएको एक्चुएटर र युग्मन व्यवस्थासँग पनि मेल खान्छ।

चयन र स्थापना विचारहरू

अर्डर गर्नु अघि, नाममात्र साइज, क्लास 150 प्रेसर क्लास, फ्ल्यान्ज डाइमेन्सन, आरएफ फेसिङ, अपरेटिङ प्रेसर, तापक्रम, मध्यम र आवश्यक बडी र ट्रिम सामग्रीहरू पुष्टि गर्नुहोस्। स्वचालित भल्भहरूको लागि, एक्चुएटर प्रकार, आवश्यक टोकक, माउन्टिङ इन्टरफेस र नियन्त्रण आवश्यकताहरू प्रदान गर्नुहोस्।

स्थापना गर्नु अघि, क्षति वा प्रदूषणको लागि फ्ल्यान्ज अनुहारहरू र भल्भ समाप्तहरू निरीक्षण गर्नुहोस्। मिल्ने फ्ल्याङ्गहरू सही रूपमा पङ्क्तिबद्ध गर्नुहोस् र उपयुक्त ग्यास्केट र लागू स्थापना प्रक्रिया प्रयोग गरेर समान रूपमा बोल्टहरू कस्नुहोस्। भल्भ बडी मार्फत पाइपलाइनलाई पङ्क्तिबद्धतामा जोड्न नदिनुहोस्।

एक्चुएटर स्थापना पछि, रोटेशन दिशा प्रमाणित गर्नुहोस् र भल्भलाई सेवामा राख्नु अघि सीमाहरू खोल्नुहोस् / बन्द गर्नुहोस्। भारी एक्चुएटर वा गियरबक्सहरू आवश्यक भएमा पर्याप्त रूपमा समर्थित हुनुपर्छ ताकि अत्यधिक बाह्य भारहरू भल्भ माउन्टिङ इन्टरफेसमा स्थानान्तरण नहोस्।

प्रयोग सावधानीहरू

निर्दिष्ट दबाव र तापमान सीमा भित्र वाल्व सञ्चालन गर्नुहोस्। उत्पादन तालिकामा 285PSI मानलाई हरेक आकार र तापक्रमको लागि विश्वव्यापी स्वीकार्य दबाबको रूपमा व्यवहार गरिनु हुँदैन; लागू दबाव-तापमान मूल्याङ्कन वास्तविक कन्फिगरेसनको लागि पुष्टि हुनुपर्छ।

भल्भमा फोहोर पस्ने र सिट वा सिलिंग सतहहरूलाई हानी गर्ने सम्भावनालाई कम गर्न कमिसन गर्नु अघि पाइपलाइन फ्लस गर्नुहोस्।

चयन गरिएको सिट र सञ्चालन सर्तहरूका लागि आवेदन प्राविधिक रूपमा मूल्याङ्कन नगरेसम्म लगातार थ्रॉटलिङका लागि बल भल्भ प्रयोग नगर्नुहोस्।

मर्मत गर्नु अघि, पाइपलाइनलाई अलग गर्नुहोस् र डिप्रेसराइज गर्नुहोस् र भल्भ सेवाको लागि सुरक्षित छ भनी पुष्टि गर्नुहोस्। स्वचालित भल्भहरूको लागि, लागू मर्मत प्रक्रिया द्वारा आवश्यक अनुसार एक्ट्युएटर पावर वा नियन्त्रण स्रोतलाई विच्छेद वा अलग गर्नुहोस्।

गुणस्तर निरीक्षण र कागजात

उत्पादन निरीक्षणले लागू उत्पादन र अर्डर आवश्यकताहरू अनुसार सामग्री प्रमाणीकरण, आयामी निरीक्षण, शरीर विधानसभा र दबाव परीक्षण कभर गर्न सक्छ। API 598 लाई भल्भ निरीक्षण र परीक्षण आवश्यकताहरूको लागि प्रयोग गरिन्छ, जबकि ASME B16.34 ले सान्दर्भिक भल्भ डिजाइन, दबाव-तापमान र आयामी आवश्यकताहरूलाई सम्बोधन गर्दछ।

ट्रेसेबिलिटी आवश्यक पर्ने परियोजनाहरूको लागि, सामग्रीको ग्रेड, भल्भ स्पेसिफिकेशन, परीक्षण आवश्यकताहरू र एक्चुएटर कन्फिगरेसन उत्पादन अघि पुष्टि गरिनु पर्छ। Shangtai ले प्राविधिक रेखाचित्र र अनुप्रयोग जानकारी समीक्षा गर्न सक्छ जब एक परियोजना एक विशिष्ट भल्भ र स्वचालन कन्फिगरेसन आवश्यक छ।

FAQ

1. Actuator को लागि ISO 5211 बेस भएको ANSI क्लास 150 फ्ल्याङ्ग्ड बल भल्भ के हो?

एक्चुएटरको लागि ISO 5211 बेस भएको ANSI क्लास 150 फ्ल्याङ्ग्ड बल भल्भ औद्योगिक पाइपिङ प्रणालीहरूमा अन/अफ आइसोलेसनको लागि प्रयोग गरिन्छ जहाँ क्लास 150 फ्ल्याङ्गेड जडान र पार्ट-टर्न एक्चुएटर इन्टरफेस आवश्यक हुन्छ। यो भल्भ साइज, अपरेटिङ टर्क र प्रणाली आवश्यकताहरूमा निर्भर गर्दै म्यानुअल अपरेशन वा स्वचालित नियन्त्रणको लागि कन्फिगर गर्न सकिन्छ।

2. कक्षा 150 मूल्याङ्कन र तालिकामा सूचीबद्ध अधिकतम दबाव बीच के भिन्नता छ?

कक्षा 150 एक दबाव वर्ग पदनाम हो, जबकि सूचीबद्ध 285PSI उत्पादन-विशिष्ट अधिकतम दबाव मान हो। स्वीकार्य कार्य दबाव भल्भ साइज, सामग्री, तापमान र लागू दबाव-तापमान मूल्याङ्कन अनुसार पुष्टि गरिनु पर्छ बरु एक दबाव मान हरेक अपरेटिङ अवस्थामा लागू हुन्छ।

3. कुन एक्चुएटर भल्भमा स्थापना गर्न सकिन्छ?

वायमेटिक र इलेक्ट्रिक पार्ट-टर्न एक्चुएटरहरूलाई विचार गर्न सकिन्छ जब तिनीहरूको माउन्टिंग इन्टरफेस र आउटपुट टर्क भल्भसँग मेल खान्छ। उपयुक्त कन्फिगरेसनको लागि हाइड्रोलिक एक्ट्युएशनलाई पनि विचार गर्न सकिन्छ। एक्चुएटर चयनमा टर्क, रोटेशन, पावर वा हावा आपूर्ति र नियन्त्रण आवश्यकताहरू समावेश हुनुपर्छ।

4. भल्भ सिटको लागि RPTFE किन प्रयोग गरिन्छ?

RPTFE लाई आपूर्ति गरिएको उत्पादन कन्फिगरेसनमा सिट सामग्रीको रूपमा निर्दिष्ट गरिएको छ। यसको उपयुक्तता सञ्चालन माध्यम, दबाव र तापमान मा निर्भर गर्दछ। यदि एप्लिकेसनमा आक्रामक रसायनहरू वा उल्लिखित दायराभन्दा बाहिरको तापक्रम समावेश छ भने, सिट र सील सामग्री चयन गर्नु अघि समीक्षा गरिनुपर्छ।

5. flanged बल भल्भ अर्डर गर्नु अघि के पुष्टि गर्नुपर्छ?

भल्भ साइज, क्लास १५० रेटिङ, फ्ल्यान्ज स्ट्यान्डर्ड र फेसिङ, मिडियम, प्रेसर, तापमान, सामग्री संयोजन र सञ्चालन विधि पुष्टि गर्नुहोस्। स्वचालित भल्भको लागि, एक्चुएटर प्रकार, टर्क, ISO 5211 माउन्टिंग साइज र नियन्त्रण आवश्यकताहरू पनि प्रदान गरिनुपर्छ।

6. के भल्भ सामग्री 316 स्टेनलेस स्टीलबाट परिवर्तन गर्न सकिन्छ?

अन्य सामग्री कन्फिगरेसन आवेदन अनुसार विचार गर्न सकिन्छ। सामाग्री छनोटले क्षरण अवस्था, दबाब, तापक्रम र काम गर्ने माध्यमसँग अनुकूलतालाई ध्यानमा राख्नुपर्छ। अन्तिम शरीर, बल, स्टेम र सीट सामाग्री उत्पादन अघि उत्पादन विशिष्टता मा पुष्टि गर्नुपर्छ।
