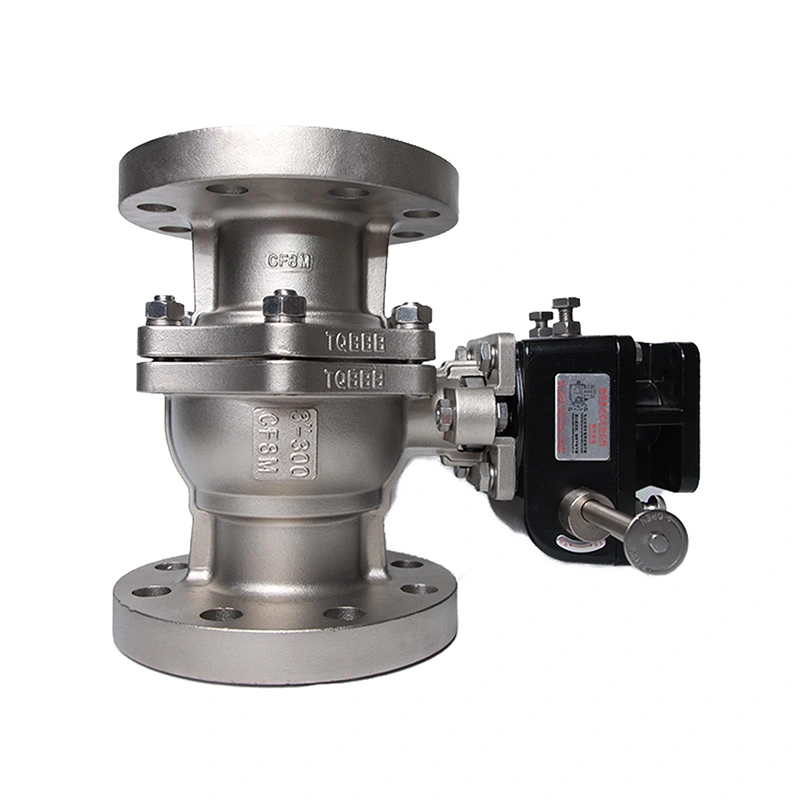

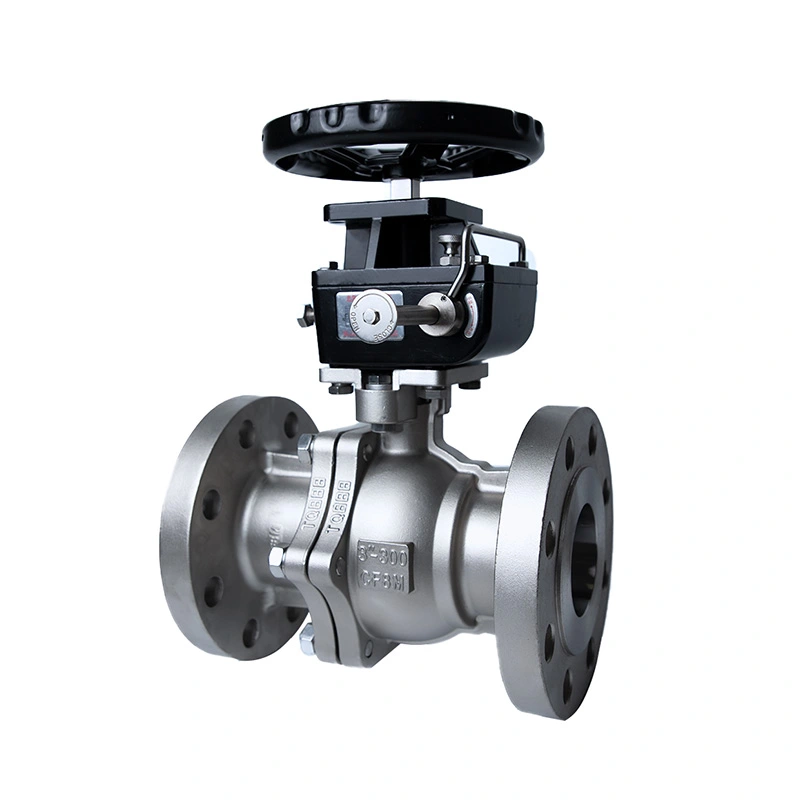

Actuator को लागि ISO 5211 आधार संग ANSI 300LB Flanged बल भल्भ

एक्चुएटरको लागि ISO 5211 आधारको साथ ANSI 300LB Flanged बल भल्भ औद्योगिक पाइपलाइन अलगावको लागि कन्फिगर गरिएको छ जहाँ क्लास 300 flanged भल्भ र actuator-तयार सञ्चालन आवश्यक छ। यसको स्टेनलेस स्टील दबाव-सीमा र आन्तरिक कम्पोनेन्टहरू सूचीबद्ध दबाव र तापमान दायराको लागि निर्दिष्ट गरिएको छ, जबकि भल्भ कन्फिगरेसन अनुप्रयोग अनुसार म्यानुअल, वायमेटिक, वा इलेक्ट्रिक अपरेशनसँग मिलाउन सकिन्छ।

Shangtai ले चीनको Zhejiang, Wanzhou मा औद्योगिक बल भल्भहरू उत्पादन गर्दछ, मेसिनिंग, असेंबली, दबाव परीक्षण, निरीक्षण, र लागू उत्पादन आवश्यकताहरू अनुसार अन्तिम तयारी गरीन्छ। परियोजना अर्डरहरूको लागि, भल्भ आयामहरू, सामग्री कन्फिगरेसनहरू, एक्चुएटर आवश्यकताहरू, रेखाचित्रहरू, र प्राविधिक कागजातहरू उत्पादन अघि पुष्टि गर्न सकिन्छ।

मुख्य आयामहरू

भल्भ निर्माण र सामग्री चयन

भल्भले ASTM A351 CF8M (316) निर्माणको साथ स्टेनलेस स्टील बडी प्रयोग गर्दछ, जबकि बल र स्टेम ASTM A182 F316 को रूपमा निर्दिष्ट गरिएको छ। यी सामग्रीहरूले दबाब सीमा र मुख्य गीला कम्पोनेन्टहरूको लागि एक सुसंगत स्टेनलेस स्टील कन्फिगरेसन प्रदान गर्दछ। आरपीटीएफई सिट, १५% फिलर सहितको PTFE समावेश गरीएको अपरेटिङ दायराको लागि चयन गरिएको छ र अर्डर गर्नु अघि वास्तविक प्रक्रिया माध्यम र तापक्रम विरुद्ध पुष्टि गरिनुपर्छ।

स्टेनलेस स्टील शरीर

ASTM A351 CF8M (316) शरीरले भल्भको मुख्य दबाव-युक्त संरचना बनाउँछ। स्टेनलेस स्टील निर्माणलाई औद्योगिक मिडियाको लागि विचार गर्न सकिन्छ जहाँ सामग्री अनुकूलता र जंग प्रतिरोध महत्त्वपूर्ण छनोट कारकहरू हुन्।

316 बल र स्टेम

बल र स्टेम सूचीबद्ध कन्फिगरेसन अनुसार ASTM A182 F316 सामग्री प्रयोग गर्दछ। बलले क्वार्टर-टर्न फ्लो-नियन्त्रण तत्व प्रदान गर्दछ, जबकि स्टेमले ह्यान्डल वा एक्चुएटरबाट बलमा अपरेटिङ टर्क स्थानान्तरण गर्दछ।

RPTFE सिट

RPTFE सीटले बल वरिपरि सील इन्टरफेस प्रदान गर्दछ। सिट चयन मध्यम, सञ्चालन तापमान, दबाब, र आवश्यक सेवा सर्तहरू विरुद्ध जाँच गर्नुपर्छ किनभने भल्भ सीट अनुकूलता विभिन्न प्रक्रिया तरल पदार्थहरू बीच फरक हुन सक्छ।

कक्षा 300 Flanged बल भल्भ कन्फिगरेसन

कक्षा 300 कन्फिगरेसन पाइपिङ प्रणालीहरूको लागि अभिप्रेरित छ जसलाई कक्षा 150 भन्दा उच्च दबाब वर्ग चाहिन्छ। सूचीबद्ध अधिकतम दबाव 740PSI हो, तर स्वीकार्य कार्य दबाव केवल नाममात्र वर्गबाट ​​निर्धारण गरिनु हुँदैन। वास्तविक दबाव क्षमता वाल्व आकार, सामग्री, तापमान, र लागू दबाव-तापमान मूल्याङ्कन मा निर्भर गर्दछ।

RF flanged छेउले मिल्दो पाइपलाइन flanges एक बोल्ट जडान प्रदान गर्दछ। चयन गर्दा, नाममात्र पाइप साइज, फ्ल्यान्ज आयाम, दबाब वर्ग, फेसिङ प्रकार, ग्यास्केट व्यवस्था, बोल्ट विशिष्टता, र उपलब्ध स्थापना ठाउँ सबै पाइपिङ प्रणाली विरुद्ध जाँच गर्नुपर्छ।

ISO 5211 Actuator माउन्टिङ

Actuator को लागि ISO 5211 बेस भएको ANSI 300LB Flanged बल भल्भ यसको ISO 5211 माउन्टिङ इन्टरफेस मार्फत स्वचालित सञ्चालनको लागि कन्फिगर गर्न सकिन्छ। एक्ट्युएटरलाई भल्भको साइज मात्र नभई भल्भ सञ्चालन गर्ने टर्क र वास्तविक सेवा अवस्था अनुसार चयन गरिनुपर्छ।

वायमेटिक र इलेक्ट्रिक एक्ट्युएटरहरू स्वचालित अन/अफ नियन्त्रणको लागि विचार गर्न सकिन्छ। नियन्त्रण प्रणालीमा निर्भर गर्दै, अतिरिक्त कम्पोनेन्टहरू जस्तै सोलेनोइड भल्भहरू, सीमा स्विचहरू, स्थिति प्रतिक्रिया यन्त्रहरू, वा पोजिशनरहरू आवश्यक हुन सक्छ। उपलब्ध माउन्टिङ इन्टरफेस, एक्चुएटर टोक़, रोटेशन कोण, पावर वा हावा आपूर्ति, र नियन्त्रण संकेत विधानसभा अघि पुष्टि गर्नुपर्छ।

म्यानुअल सञ्चालन

म्यानुअल अपरेशन प्रयोग गर्न सकिन्छ जहाँ भल्भ स्थानीय रूपमा सञ्चालन गरिन्छ र स्वचालित नियन्त्रण आवश्यक छैन। सञ्चालन विधि भल्भ साइज, स्थापना स्थिति, सञ्चालन आवृत्ति, र आवश्यक अपरेटिङ टोक़ अनुसार चयन गरिनु पर्छ।

वायवीय क्रियान्वयन

वायवीय प्रवर्तन प्रणालीहरूको लागि उपयुक्त छ जहाँ कम्प्रेस्ड हावा उपलब्ध छ र द्रुत क्वार्टर-टर्न अपरेशन आवश्यक छ। एक्चुएटर टर्कले भल्भको सञ्चालन अवस्था र सिट घर्षणको लागि उपयुक्त भत्ता समावेश गर्नुपर्छ।

विद्युतीय क्रियान्वयन

भल्भलाई विद्युतीय नियन्त्रण प्रणालीमा एकीकृत गर्न आवश्यक हुँदा बिजुली प्रवर्तन प्रयोग गर्न सकिन्छ। भोल्टेज, ड्युटी साइकल, टर्क, यात्रा सीमा, प्रतिक्रिया आवश्यकताहरू, र वातावरणीय अवस्थाहरू एक्चुएटर चयनको समयमा पुष्टि गरिनु पर्छ।

उत्पादन प्रक्रिया

1. प्राविधिक पुष्टि

उत्पादन गर्नु अघि, आवश्यक भल्भ साइज, कक्षा 300 मूल्याङ्कन, शरीर र ट्रिम सामग्री, काम गर्ने माध्यम, तापक्रम, सिट कन्फिगरेसन, जडान आयाम, सञ्चालन विधि, र actuator आवश्यकताहरू समीक्षा गरिन्छ। रेखाचित्र र प्राविधिक विशिष्टताहरू जाँच गर्न सकिन्छ जब वाल्व ठूलो पाइपिंग वा स्वचालन परियोजनाको भाग हो।

2. सामाग्री तयारी र निरीक्षण

आगमन सामग्री र खरिद कम्पोनेन्टहरू लागू उत्पादन र निरीक्षण आवश्यकताहरू अनुसार जाँच गरिन्छ। सामग्री पहिचान, आयाम, सतह अवस्था, र समर्थन सामग्री कागजातहरू ट्रेसेबिलिटी आवश्यक आदेशहरूको लागि समीक्षा गर्न सकिन्छ।

3. सीएनसी मेसिनिंग

सीएनसी मेसिनिंग भल्भ बडी इन्टरफेस, फ्ल्यान्ज सतहहरू, बल र स्टेम कम्पोनेन्टहरू, सील गर्ने क्षेत्रहरू, बोल्ट प्वालहरू, र अन्य सटीक सुविधाहरूको लागि प्रयोग गरिन्छ। भल्भ बडी, पाइपलाइन जडान, र अपरेटिङ कम्पोनेन्टहरू बीच उचित पङ्क्तिबद्धता कायम राख्न आयामी नियन्त्रण महत्त्वपूर्ण छ।

4. कम्पोनेन्ट तयारी

भल्भ बलहरू, सील सतहहरू, काण्डहरू, सिटहरू, प्याकिङ, ग्यास्केटहरू, फास्टनरहरू, र अन्य कम्पोनेन्टहरू एसेम्बली अघि तयार हुन्छन्। सतह परिष्करण र सफाई आवश्यकताहरू सामग्री र अभिप्रेत अनुप्रयोगमा निर्भर गर्दछ।

5. विधानसभा र इन-प्रक्रिया निरीक्षण

आन्तरिक कम्पोनेन्टहरू निर्दिष्ट कन्फिगरेसन अनुसार भेला हुन्छन्। चेकहरूले स्टेम पङ्क्तिबद्धता, बल आन्दोलन, सील कम्पोनेन्ट स्थापना, फ्ल्यान्ज आयामहरू, बडी एसेम्बली, र एक्चुएटर माउन्टिंग इन्टरफेस आयामहरू समावेश गर्न सक्छन्।

6. दबाब र कार्यात्मक परीक्षण

समाप्त भल्भहरू लागू शेल दबाब र सीट चुहावट परीक्षणहरूको अधीनमा छन्। अपरेटिङ प्रकार्य, टोक़-सम्बन्धित अवस्थाहरू, उपस्थिति, मार्किङ, र अन्य निर्दिष्ट निरीक्षण वस्तुहरू पनि रिलीज हुनु अघि जाँच गरिन्छ।

7. अन्तिम निरीक्षण र प्याकेजिङ

अन्तिम निरीक्षणले उत्पादन पहिचान, आवश्यक कागजातहरू, भल्भ अवस्था, सुरक्षात्मक कभरहरू, सामानहरू, र प्याकेजिङ्गहरू समावेश गर्दछ। फ्ल्यान्ज अनुहारहरू र अन्य खुला जडान सतहहरू ढुवानीको समयमा सुरक्षित गर्नुपर्दछ क्षतिको जोखिम कम गर्न।

सामान्य अनुप्रयोगहरू

पानी उपचार र उपयोगिता पाइपिंग

पानी उपचार उपकरणहरू, उपयोगिता पाइपलाइनहरू, पम्पिङ प्रणालीहरू, र सम्बन्धित औद्योगिक पानी अनुप्रयोगहरूमा अलगावका लागि प्रयोग गरिन्छ जब चयन गरिएका सामग्रीहरू सेवा माध्यमसँग उपयुक्त हुन्छन्।

तेल र ग्यास प्रणाली

तेल र ग्यास प्रणालीहरूमा पाइपलाइन अलगाव र उपकरण जडानहरूमा लागू हुन्छ जहाँ दबाव वर्ग, सामग्री विशिष्टता, सिट कन्फिगरेसन, र लागू मापदण्डहरूले परियोजना आवश्यकताहरू पूरा गर्दछ।

रासायनिक प्रशोधन

उपयुक्त रासायनिक प्रक्रिया मिडिया लागि निर्दिष्ट गर्न सकिन्छ। सामग्री छनोटमा रासायनिक संरचना, एकाग्रता, तापक्रम, दबाब, र शरीर, बल, स्टेम र सीटमा हुने सम्भावित प्रभावहरू विचार गर्नुपर्छ।

पावर र औद्योगिक प्रक्रिया प्रणाली

flanged जडान र कक्षा 300 कन्फिगरेसनले यस भल्भलाई चयनित औद्योगिक प्रक्रिया, उपयोगिता, र पावर-सिस्टम पाइपिङका लागि उपयुक्त बनाउँछ जहाँ बोल्ट पाइपलाइन जडानहरू र क्वार्टर-टर्न आइसोलेसन आवश्यक हुन्छ।

चयन र स्थापना विचारहरू

भल्भ चयन गर्दा नाममात्र पाइप साइजको सट्टा वास्तविक सञ्चालन अवस्थाहरूबाट सुरु गर्नुपर्छ। निम्न जानकारी अर्डर गर्नु अघि पुष्टि गर्नुपर्छ:

मध्यम:तरल पदार्थ पहिचान गर्नुहोस् र शरीर, बल, स्टेम, सीट, प्याकिंग, र ग्यास्केट सामग्रीसँग यसको अनुकूलता जाँच गर्नुहोस्।

दबाव र तापमान:सामान्य र अधिकतम परिचालन दबाव, तापमान दायरा, दबाव उतार-चढ़ाव, र लागू दबाव-तापमान मूल्याङ्कन पुष्टि गर्नुहोस्।

फ्ल्यान्ज जडान:भल्भ फ्ल्यान्ज साइज, क्लास 300 रेटिङ, RF फेसिङ, बोल्ट-होल व्यवस्था, ग्यास्केट प्रकार, र पाइपलाइन फ्ल्यान्ज आयामहरू मिलाउनुहोस्।

प्रवाह र पोर्ट कन्फिगरेसन:प्रवाह क्षमता, दबाव ड्रप, र पाइपिंग आवश्यकताहरूको आधारमा पूर्ण-पोर्ट वा कम-पोर्ट निर्माण आवश्यक छ कि छैन भनेर पुष्टि गर्नुहोस्।

एक्चुएटर:स्वचालित भल्भहरूको लागि, आवश्यक अपरेटिङ टर्क, एक्ट्युएटर प्रकार, पावर वा हावा आपूर्ति, नियन्त्रण संकेत, र प्रतिक्रिया आवश्यकताहरू प्रदान गर्नुहोस्।

स्थापना:पाइपलाइन फ्ल्याङ्गहरू बोल्ट गर्नु अघि सही रूपमा पङ्क्तिबद्ध हुनुपर्छ। भल्भलाई पाइप मिसाइलमेन्टको लागि क्षतिपूर्ति गर्न स्थितिमा जबरजस्ती गर्नु हुँदैन, र वाल्व सञ्चालनको क्रममा यसको निर्दिष्ट दबाव र तापमान सीमा भित्र रहनु पर्छ।

परीक्षण र दस्तावेजीकरण

भल्भ निरीक्षणले शेल प्रेसर परीक्षण, सीट चुहावट परीक्षण, आयामी निरीक्षण, अपरेटिङ चेक, भिजुअल निरीक्षण, र लागू आदेश आवश्यकताहरू अनुसार प्रमाणीकरण चिन्ह समावेश गर्न सक्छ। API 598 यस भल्भको परीक्षण र निरीक्षणको लागि निर्दिष्ट गरिएको छ।

प्राविधिक कागजात उत्पादन कन्फिगरेसन र परियोजना आवश्यकताहरु अनुसार प्रदान गर्न सकिन्छ। उपलब्ध कागजातहरूमा उत्पादन डाटाशीटहरू, आयामी रेखाचित्रहरू, सामग्री जानकारी, निरीक्षण रेकर्डहरू, र लागू परीक्षण कागजातहरू समावेश हुन सक्छन्।

FAQ

Q1: Actuator को लागि ISO 5211 बेस भएको ANSI 300LB Flanged बल भल्भ के हो?

Actuator को लागि ISO 5211 बेस भएको ANSI 300LB Flanged बल भल्भ औद्योगिक पाइपलाइन आइसोलेसन र स्वचालित अन/अफ फ्लुइड नियन्त्रणको लागि प्रयोग गरिन्छ। यो मिल्दो पानी, तेल, ग्याँस, रासायनिक, उपयोगिता, र निर्दिष्ट दबाव, तापमान, र सामग्री सीमा भित्र औद्योगिक प्रक्रिया अनुप्रयोगहरूको लागि उपयुक्त छ।

Q2: के कक्षा 300 को मतलब भल्भले सधैं 300 psi मा काम गर्न सक्छ?

न. कक्षा 300 psi मा एक निश्चित दबाव मान भन्दा एक दबाब वर्ग पदनाम हो। भल्भ सामग्री, साइज, सञ्चालन तापक्रम, र लागू हुने दबाव-तापमान मूल्याङ्कनमा स्वीकार्य कामको दबाब फरक हुन्छ।

Q3: कसरी actuator चयन गर्नुपर्छ?

एक्चुएटरलाई भल्भको आवश्यक अपरेटिङ टर्क, सेवा सर्तहरू, सञ्चालन आवृत्ति, र नियन्त्रण आवश्यकताहरू अनुसार चयन गरिनुपर्छ। वायमेटिक वा इलेक्ट्रिक एक्ट्युएसनको लागि, माउन्टिङ इन्टरफेस र एक्ट्युएटर विशिष्टताहरू पनि विधानसभा अघि जाँच गरिनु पर्छ।

Q4: यो भल्भसँग कुन सीट सामग्री आपूर्ति गरिन्छ?

सूचीबद्ध कन्फिगरेसनले सिट सामग्रीको रूपमा RPTFE (PTFE+15%fv) प्रयोग गर्दछ। अन्य सिट वा सील कन्फिगरेसनहरू विचार गर्न सकिन्छ जब विभिन्न मिडिया वा तापमान अवस्थाहरू फरक सामग्री चाहिन्छ।

Q5: के वाल्वलाई वायमेटिक वा इलेक्ट्रिक एक्टुएटरसँग आपूर्ति गर्न सकिन्छ?

हो। भल्भ म्यानुअल अपरेशनको लागि कन्फिगर गर्न सकिन्छ वा मिल्दो वायमेटिक वा इलेक्ट्रिक एक्ट्युएसनको साथ आपूर्ति गर्न सकिन्छ। एक्चुएटर चयन भल्भ साइज, अपरेटिङ टर्क, नियन्त्रण विधि, र स्थापना आवश्यकताहरू अनुसार पुष्टि गरिनु पर्छ।

Q6: उद्धरण अनुरोध गर्दा के जानकारी प्रदान गर्नुपर्छ?

उपयोगी जानकारीमा भल्भ साइज, प्रेसर क्लास, मिडियम, अपरेटिङ प्रेशर, तापक्रम, शरीरको सामग्री, सीट सामग्री, फ्ल्यान्ज आवश्यकताहरू, सञ्चालन विधि, एक्ट्युएटर विनिर्देशहरू, मात्रा, र कुनै पनि आवश्यक रेखाचित्र वा प्राविधिक मापदण्डहरू समावेश छन्।

Q7: प्राविधिक रेखाचित्र र सामग्री कागजातहरू प्रदान गर्न सकिन्छ?

हो। भल्भ कन्फिगरेसन र परियोजना आवश्यकताहरू अनुसार उत्पादन रेखाचित्र, आयामी जानकारी, सामग्री विवरण, निरीक्षण रेकर्ड, र अन्य लागू प्राविधिक कागजातहरू प्रदान गर्न सकिन्छ।
