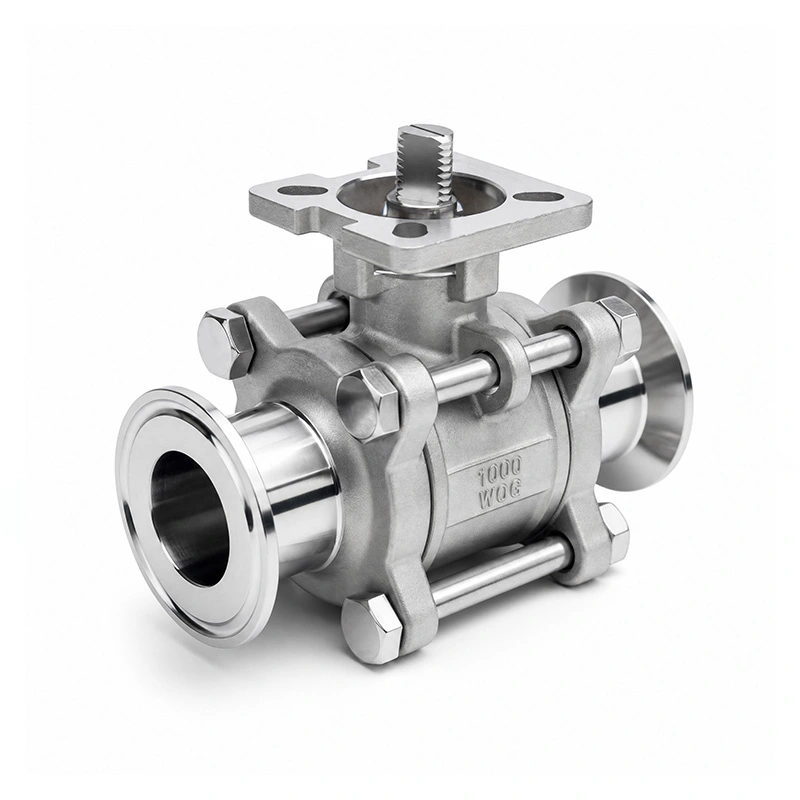

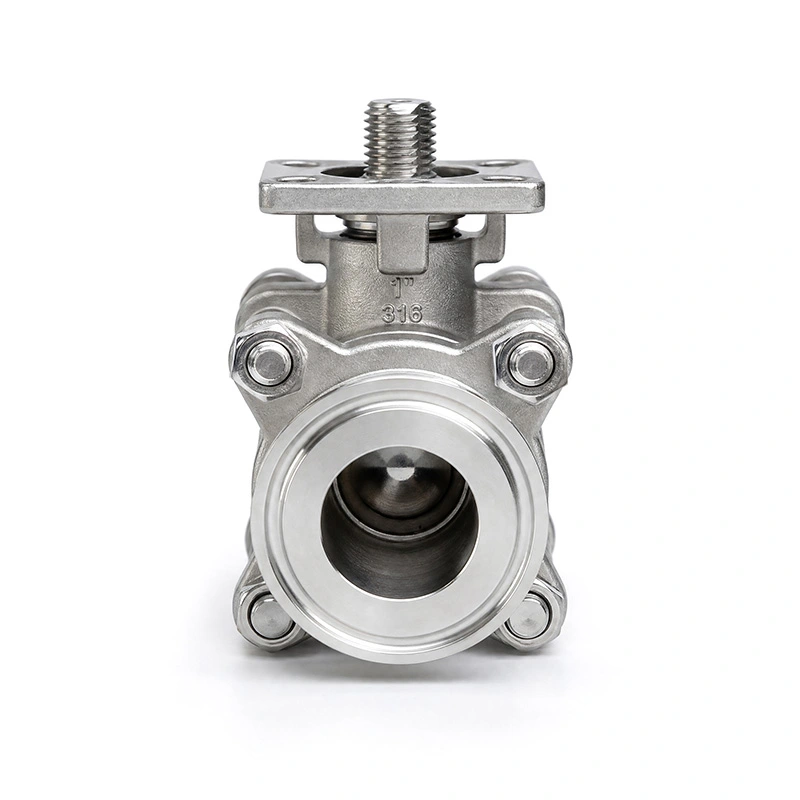

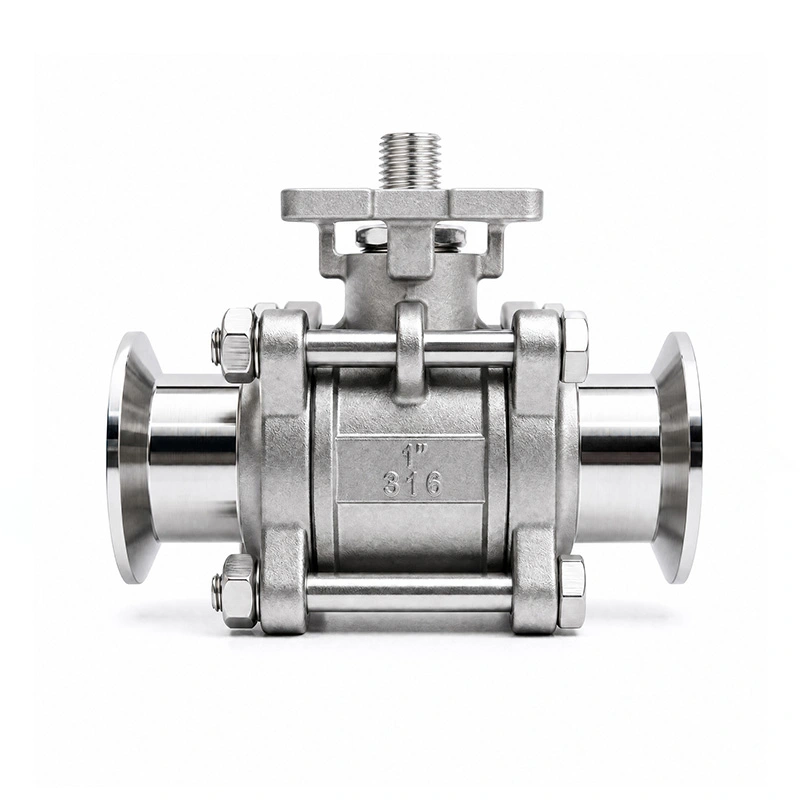

ISO 5211 माउन्टिङ प्याडको साथ 3PC पूर्ण रूपमा इनक्याप्सुलेटेड ट्राइ-क्ल्याम्प बल भल्भ

ISO 5211 माउन्टिङ प्याडको साथ 3PC पूर्ण रूपमा इनक्याप्सुलेटेड ट्राइ-क्ल्याम्प बल भल्भले सेनेटरी र प्रक्रिया पाइपिङ प्रणालीहरूको लागि ट्राइ-क्ल्याम्प जडानहरूको साथ तीन-पीस भल्भ बडी प्रयोग गर्दछ। थ्री-टुक्रा निर्माणले पाइपलाइनलाई अलग गरेपछि आन्तरिक कम्पोनेन्टहरूमा पहुँच प्रदान गर्दछ, जबकि ISO 5211 माउन्टिङ प्याडले वायवीय वा इलेक्ट्रिक एक्ट्युएटर स्थापनाको लागि मानकीकृत इन्टरफेस प्रदान गर्दछ। यो कन्फिगरेसन तरल पदार्थ नियन्त्रण प्रणालीहरूको लागि उपयुक्त छ जहाँ सेनेटरी जडानहरू र स्वचालित भल्भ सञ्चालन आवश्यक छ।

मुख्य आयामहरू

मुख्य डिजाइन सुविधाहरू

तीन टुक्रा भल्भ निर्माण

तीन टुक्रा शरीरमा केन्द्रीय भल्भ खण्ड र दुई अन्त खण्डहरू हुन्छन्। पाइपलाइनलाई राम्ररी अलग गरिसकेपछि र भल्भलाई डिप्रेसराइज गरिसकेपछि, शरीरलाई आन्तरिक कम्पोनेन्टहरू निरीक्षण वा प्रतिस्थापन गर्न खोल्न सकिन्छ। यो संरचना अनुप्रयोगहरूको लागि उपयोगी छ जहाँ सिट, सिल वा अन्य आन्तरिक भागहरूको आवधिक मर्मत आवश्यक छ।

त्रि-क्लैम्प जडान

ट्राइ-क्ल्याम्प जडानहरूले थ्रेडेड वा फ्ल्याङ्ग जोडहरूको सट्टा क्ल्याम्प र ग्यास्केट व्यवस्था प्रयोग गर्दछ। यो जडान विधिले भल्भलाई सिधै पाइपलाइनमा वेल्डिङ नगरी स्थापना वा हटाउन अनुमति दिन्छ। लागू हुने ग्यास्केट सामग्री र जडान आयामहरू प्रक्रिया माध्यम, तापक्रम र पाइपिङ विशिष्टता अनुसार चयन गरिनुपर्छ।

ISO 5211 Actuator माउन्टिङ

ISO 5211 माउन्टिंग प्याडको साथ 3PC पूर्ण रूपमा इनक्याप्सुलेटेड ट्राइ-क्ल्याम्प बल भल्भलाई भल्भमा ISO 5211 एक्ट्युएटर माउन्टिङ इन्टरफेससँग डिजाइन गरिएको छ। यसले मिल्दो वायमेटिक वा बिजुली एक्चुएटरहरूलाई छुट्टै परम्परागत माउन्टिङ व्यवस्थामा भरोसा नगरी भल्भमा सीधा माउन्ट गर्न अनुमति दिन्छ। एक्चुएटर चयन भल्भ साइज, अपरेटिङ टर्क र प्रणाली नियन्त्रण आवश्यकताहरूसँग मेल खानुपर्छ।

316 स्टेनलेस स्टील भिजेको कम्पोनेन्टहरू

शरीर ASTM A351 CF8M (316) को रूपमा निर्दिष्ट गरिएको छ, जबकि बल र स्टेम ASTM A182 F316 को रूपमा निर्दिष्ट गरिएको छ। यी स्टेनलेस स्टील सामग्रीहरू औद्योगिक तरल पदार्थ अनुप्रयोगहरूको दायराको लागि उपयुक्त छन् जहाँ सामग्री अनुकूलता र जंग प्रतिरोध महत्त्वपूर्ण विचारहरू हुन्। RPTFE सीटले PTFE लाई 15% फिलरसँग जोड्दछ र चयन गर्नु अघि वास्तविक मध्यम र सञ्चालन तापमान विरुद्ध मूल्याङ्कन गरिनु पर्छ।

अनुप्रयोगहरू

ISO 5211 माउन्टिङ प्याडको साथ 3PC पूर्ण रूपमा इनक्याप्सुलेटेड ट्राइ-क्ल्याम्प बल भल्भ पाइपिङ प्रणालीहरूमा प्रयोग गर्न सकिन्छ जसमा कम्प्याक्ट शट-अफ भल्भ, सेनेटरी-शैली जडानहरू र वैकल्पिक स्वचालित एक्युएसन आवश्यक हुन्छ। विशिष्ट अनुप्रयोग क्षेत्रहरू समावेश छन्:

सामान्य तरल प्रशोधन

रासायनिक तरल पदार्थ ह्यान्डलिंग

पानी उपचार सुविधाहरू

हल्का औद्योगिक उत्पादन

स्वचालित पाइपिंग प्रणाली

स्थापना र सञ्चालन

त्रि-क्लैम्प स्थापना

स्थापना गर्नु अघि, भल्भ साइज, जडान आयामहरू, ग्यास्केट सामग्री र दबाव-तापमान आवश्यकताहरू पाइपलाइन विशिष्टतासँग मेल खान्छ भनेर पुष्टि गर्नुहोस्। मेटिङ ट्राइ-क्ल्याम्प जडानहरू बीचको भल्भ राख्नुहोस्, उपयुक्त ग्यास्केट स्थापना गर्नुहोस् र क्ल्याम्पको साथ संयुक्त सुरक्षित गर्नुहोस्। प्रणालीलाई दबाब दिनु अघि जडान सही पङ्क्तिबद्धताको लागि जाँच गर्नुपर्छ।

Actuator स्थापना

ISO 5211 माउन्टिंग प्याडले मिल्दो वायमेटिक वा इलेक्ट्रिक एक्ट्युएटरहरूको लागि इन्टरफेस प्रदान गर्दछ। स्थापना गर्नु अघि एक्चुएटर माउन्टिंग ढाँचा, शाफ्ट आयामहरू र आवश्यक अपरेटिङ टर्क जाँच गर्नुहोस्। भल्भ र एक्चुएटर निर्माताको निर्देशन अनुसार एक्चुएटर स्थापना र समायोजन हुनुपर्छ।

मर्मतसम्भार

मर्मत गर्नु अघि, पाइपलाइनबाट भल्भ अलग गर्नुहोस् र सबै अवशिष्ट दबाव छोड्नुहोस्। तीन टुक्रा निर्माणले भल्भ बडीलाई बल, सिट, स्टेम र सील कम्पोनेन्टहरूको निरीक्षणको लागि खोल्न अनुमति दिन्छ। पहिरिएका कम्पोनेन्टहरू उपयुक्त पार्टहरूसँग बदल्नुहोस् र यसलाई सेवामा फर्काउनु अघि भल्भको सील र सञ्चालन अवस्था जाँच गर्नुहोस्।

चयन विचारहरू

नयाँ पाइपिङ प्रणालीको लागि यो भल्भ चयन गर्दा, सञ्चालन माध्यम, दबाब, तापक्रम, पाइप साइज, जडान आयामहरू र आवश्यक actuation विधि विचार गर्नुहोस्। भल्भ सीट र सील सामग्री प्रक्रिया तरल पदार्थ संग अनुकूलता लागि जाँच गर्नुपर्छ। स्वचालित अनुप्रयोगहरूको लागि, भल्भ अपरेटिङ टर्क र प्रणालीको नियन्त्रण आवश्यकताहरू अनुसार actuator चयन गरिनु पर्छ।

FAQ

Q1: ISO 5211 माउन्टिङ प्याड भएको 3PC पूर्ण रूपमा इनक्याप्सुलेटेड ट्राइ-क्ल्याम्प बल भल्भ के हो?

ISO 5211 माउन्टिङ प्याड भएको 3PC पूर्ण रूपमा इनक्याप्सुलेटेड ट्राइ-क्ल्याम्प बल भल्भ पाइपिङ प्रणालीहरूमा अन/अफ फ्लुइड नियन्त्रणको लागि प्रयोग गरिन्छ जहाँ थ्री-पीस भल्भ बडी, ट्राइ-क्ल्याम्प जडान र एक्ट्युएटर माउन्टिङ इन्टरफेस आवश्यक हुन्छ। यसलाई म्यानुअल अपरेशनको लागि कन्फिगर गर्न सकिन्छ वा स्वचालित नियन्त्रणको लागि उपयुक्त वायमेटिक वा इलेक्ट्रिक एक्ट्युएटरसँग जोड्न सकिन्छ।

Q2: ISO 5211 माउन्टिंग प्याडले के प्रदान गर्दछ?

ISO 5211 माउन्टिंग प्याडले मानकीकृत एक्चुएटर माउन्टिङ इन्टरफेस प्रदान गर्दछ। मिल्दो वायमेटिक वा इलेक्ट्रिक एक्चुएटरहरू लागू ISO 5211 माउन्टिंग आयामहरू अनुसार माउन्ट गर्न सकिन्छ, actuator साइज र भल्भ टर्क आवश्यकताहरूको अधीनमा।

Q3: तीन टुक्रा निर्माण को फाइदा के हो?

थ्री-टुक्रा निर्माणले पाइपलाइनलाई पृथक र डिप्रेसराइज गरिसकेपछि भल्भको आन्तरिक कम्पोनेन्टहरूमा पहुँच प्रदान गर्दछ। यसले पूर्ण रूपमा संलग्न एक-टुक्रा शरीरको तुलनामा सिट, सिल र अन्य सेवायोग्य कम्पोनेन्टहरूको निरीक्षण र प्रतिस्थापनलाई सरल बनाउन सक्छ।

Q4: यो भल्भको लागि कुन सामग्रीहरू प्रयोग गरिन्छ?

शरीर ASTM A351 CF8M (316) हो, जबकि बल र स्टेम ASTM A182 F316 हो। सिट RPTFE (PTFE+15%fv) हो। अन्य सामग्री कन्फिगरेसन अनुरोध मा उपलब्ध छन्।

Q5: के यो भल्भ वायमेटिक वा इलेक्ट्रिक एक्ट्युएटरहरूसँग प्रयोग गर्न सकिन्छ?

हो। ISO 5211 माउन्टिंग इन्टरफेस actuator स्थापना को लागी डिजाइन गरिएको छ। उपयुक्त एक्चुएटर भल्भ साइज, अपरेटिङ टर्क, दबाब, तापक्रम र नियन्त्रण प्रणाली आवश्यकता अनुसार चयन गरिनुपर्छ।

Q6: अर्डर गर्नु अघि के जाँच गर्नुपर्छ?

आवश्यक भल्भ साइज, जडान आयाम, सञ्चालन दबाव, तापक्रम, प्रक्रिया माध्यम, सिट सामाग्री र actuation विधि पुष्टि गर्नुहोस्। स्वचालित प्रणालीहरूको लागि, actuator माउन्टिङ ढाँचा र आवश्यक टोक़ पनि पुष्टि गर्नुपर्छ।
