3PC बल भल्भ्स
Actuator को लागि ISO 5211 आधार संग 3PC बल भल्भ 2000WOG
3PC बल भल्भ 2000WOG सँग एक्चुएटरको लागि ISO 5211 बेसमा थ्री-पीस बडी, एन्टी-ब्लोआउट स्टेम र वायवीय वा इलेक्ट्रिक एक्चुएटरहरूको लागि ISO 5211 माउन्टिंग आधार छ। 2000WOG कन्फिगरेसन निर्दिष्ट दबाव र तापमान सीमा भित्र पानी, तेल र ग्यास सेवाको लागि उपलब्ध छ। Shangtai ले आवश्यक सञ्चालन अवस्था अनुसार सामग्री र कम्पोनेन्ट विकल्पहरू उपलब्ध भएको चीनको वेन्झाउमा भल्भ निर्माण गर्छ।

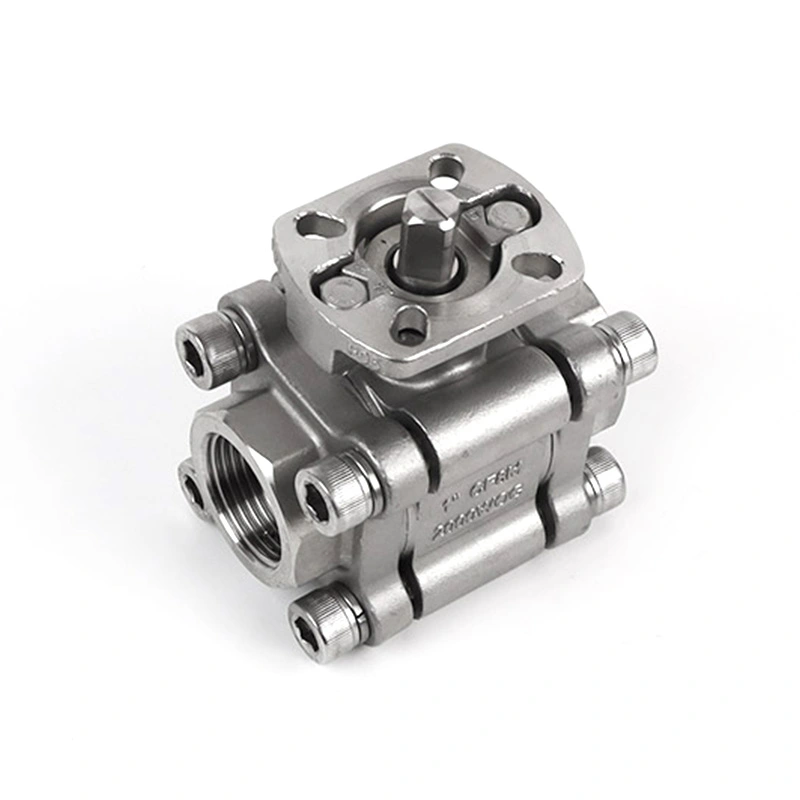

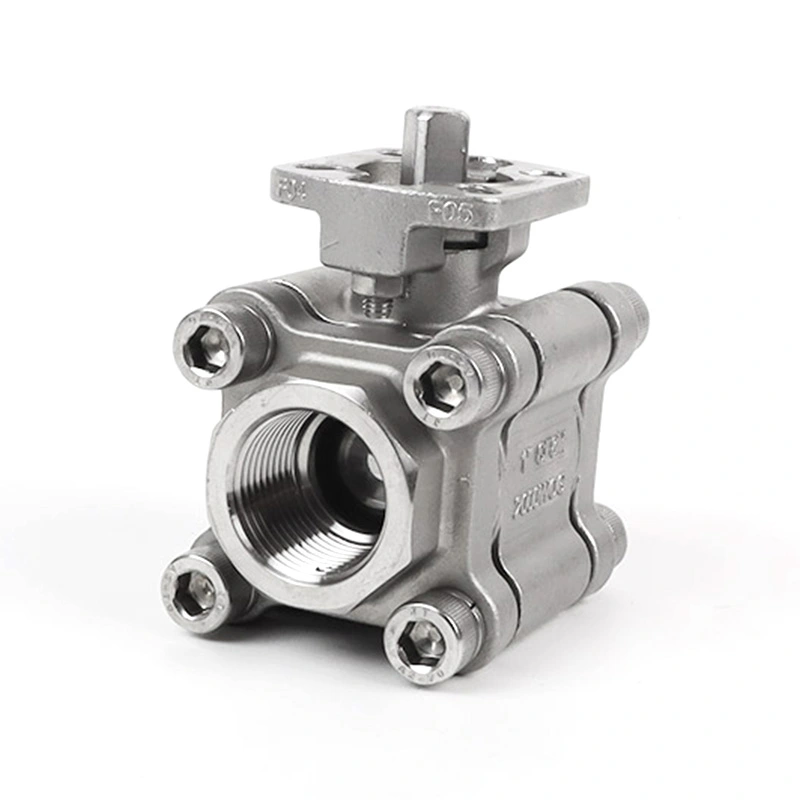

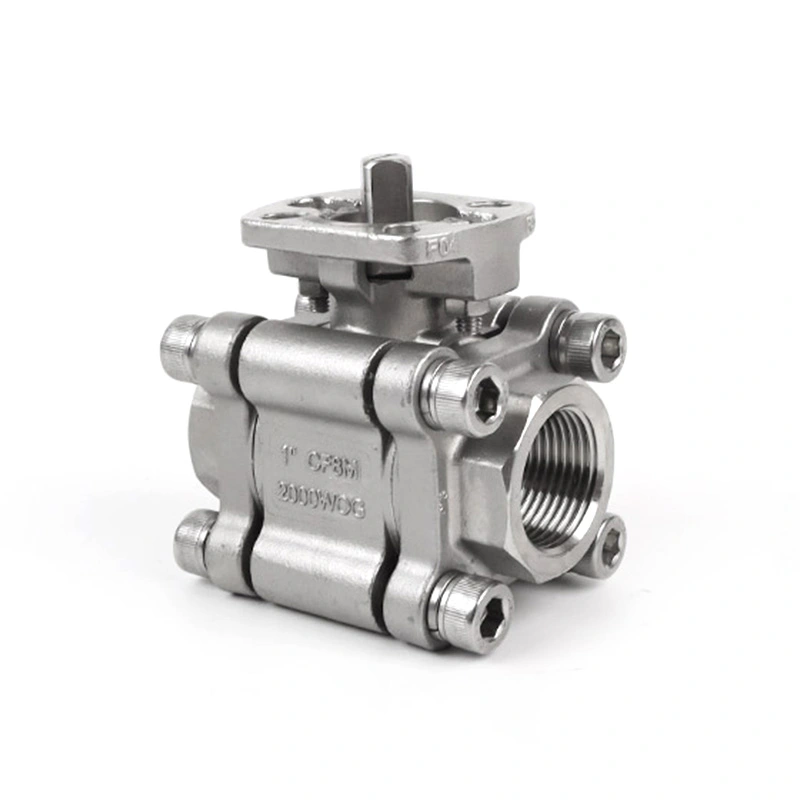

Shangtai 3PC बल भल्भ 2000WOG ISO 5211 Base for Actuator म्यानुअल वा स्वचालित अन-अफ सेवाको लागि डिजाइन गरिएको तीन टुक्रा स्टेनलेस स्टील बल भल्भ हो। भल्भले एक्चुएटर स्थापनाको लागि ISO 5211 माउन्टिंग आधारको साथ 316 स्टेनलेस स्टील बडी, बल र स्टेम प्रयोग गर्दछ। यो NPT र BSP थ्रेडेड जडानहरूमा उपलब्ध छ र विभिन्न औद्योगिक मिडिया र अपरेटिङ अवस्थाहरूको लागि कन्फिगर गर्न सकिन्छ।
मुख्य आयामहरू
| साइज | 1/4 इन्च - 6 इन्च |
| दबाव वर्ग | CL800 |
| थ्रेड मानक | NPT, BSP |
| अधिकतम दबाव | 1975PSI |
| डिजाइन र निर्माण मापदण्ड | ISO 17292/API608 |
| परीक्षण र निरीक्षण | API598 |
| दबाव-तापमान मूल्याङ्कन | ASME B16.34 |
| तापमान दायरा | -25 ℃ ~ 150 ℃ |
| शारीरिक सामग्री | ASTM A351 CF8M（316） |
| बल सामाग्री | ASTM A182 F316 |
| स्टेम सामाग्री | ASTM A182 F316 |
| सीट सामग्री | RPTFE(PTFE+15% fv) |
| विकल्पहरू | अन्य सामग्री अनुरोध मा उपलब्ध छन्। |

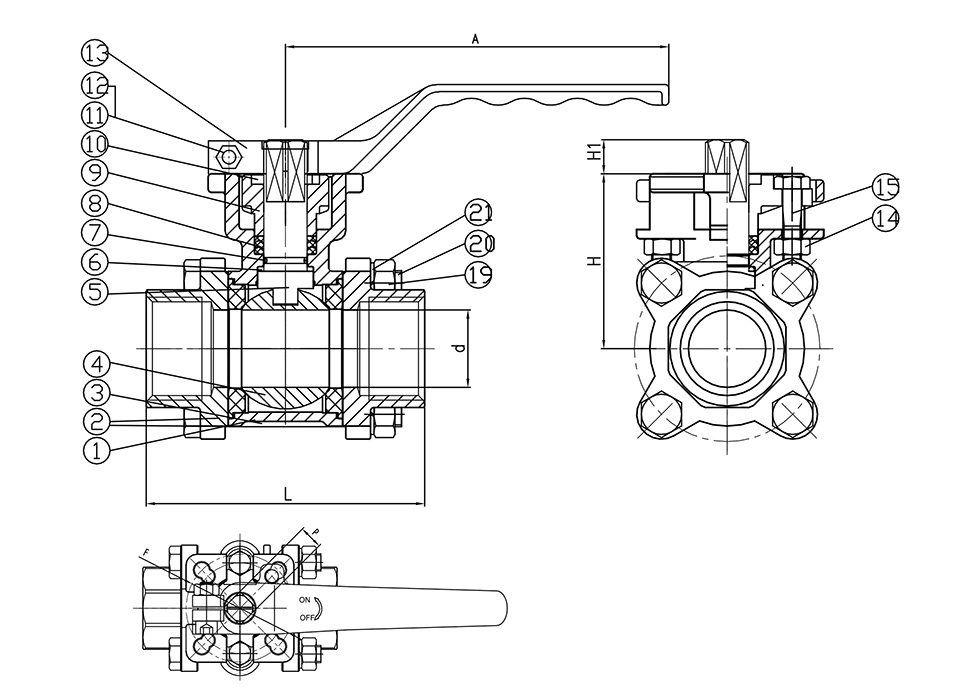

| NO | NAME | सामग्री |
| 1 | शरीर | CF8M |
| 2 | टोपी | CF8M |
| 3 | सिट | RPTFE |
| 4 | बल | 316 |
| 5 | स्टेम | 316 |
| 6 | थ्रस्ट वाशर | PTFE |
| 7 | ओ-रिङ | भिटन |
| 8 | प्याकिङ | PTFE |
| 9 | प्याकिंग ग्रंथि | 304 |
| 10 | टुक्रा पत्ता लगाउँदै | 304 |
| 11 | बोल्ट | 304 |
| 12 | नट | 304 |
| 13 | ह्यान्डल | 201 |
| 14 | बोल्ट | 304 |
| 15 | नट | 304 |
सामान्य आयाम:
| SIZE | DN | Ø घ | L | H | H1 | A | E | F | P | वजन |
| १/२" | 15 | 15 | 75 | 50 | 10 | 176 | 42 | F03/04 | ९*९ | 0.904 |
| ३/४" | 20 | 20 | 86 | 55 | 10 | 176 | 42 | F03/04 | ९*९ | 1.171 |
| १" | 25 | 25 | 92 | 57 | 12 | 203 | 42 | F03/04 | 11*11 | 1.775 |
| 11/4" | 32 | 32 | 106 | 65.5 | 12 | 203 | 50 | F04/05 | 11*11 | 2.708 |
| ११/२" | 40 | 38 | 122 | 78 | 15.5 | 256 | 68 | F05/07 | १४*१४ | 4.294 |
| २" | 50 | 49 | 140 | 88.5 | 15.5 | 256 | 68 | F05/07 | १४*१४ | 6.767 |
एक्चुएटर माउन्टिंग
Actuator को लागि ISO 5211 बेस भएको 3PC बल भल्भ 2000WOG लाई एक्चुएटर स्थापनाको लागि ISO 5211 माउन्टिङ बेससँग कन्फिगर गरिएको छ। सामान्य आयाम तालिकामा देखाइएको माउन्टिंग आयामहरू, F र P सहित, actuator अनुकूलता जाँच गर्दा प्रयोग गर्न सकिन्छ। आवश्यक एक्चुएटर भल्भ साइज, अपरेटिङ टर्क र प्रणाली आवश्यकता अनुसार चयन गरिनु पर्छ।
तीन टुक्रा शरीरले आन्तरिक भल्भ कम्पोनेन्टहरूमा पहुँच प्रदान गर्दछ जब निरीक्षण वा प्रतिस्थापन आवश्यक हुन्छ। स्टेनलेस स्टील निर्माण र RPTFE सीट कन्फिगरेसन मिल्दो औद्योगिक मिडिया र अपरेटिङ सर्तहरूको लागि चयन गर्न सकिन्छ।
अनुप्रयोगहरू
यो भल्भ पानी उपचार, तेल र ग्यास सेवा, रासायनिक प्रशोधन, कम्प्रेस्ड हावा, उपकरण स्किड र सामान्य प्रक्रिया पाइपिंग सहित औद्योगिक पाइपिंग प्रणालीहरूमा अन-अफ फ्लुइड नियन्त्रणको लागि प्रयोग गर्न सकिन्छ। मिडिया अनुकूलता छनोट गर्नु अघि शरीर, सीट र सील सामग्रीबाट पुष्टि गरिनु पर्छ।
स्वचालित प्रणालीहरूको लागि, Actuator को लागि ISO 5211 आधार सहितको 3PC बल भल्भ 2000WOG लाई आवश्यक नियन्त्रण विधि र अपरेटिङ टर्क अनुसार उपयुक्त वायवीय वा विद्युतीय एक्चुएटरसँग जोड्न सकिन्छ।
प्रयोगको लागि सावधानीहरू
1. भल्भको दबाब र तापमान मूल्याङ्कनहरू स्थापना गर्नु अघि वास्तविक सञ्चालन अवस्थाहरूको लागि उपयुक्त छन् भनी पुष्टि गर्नुहोस्।
2. एक्चुएटर चयन गर्नु अघि एक्चुएटर माउन्टिंग आयाम र इन्टरफेस जाँच गर्नुहोस्।
3. काम गर्ने माध्यम र तापक्रम अनुसार भल्भ सिट, सिल र अन्य भिजेको कम्पोनेन्टहरू चयन गर्नुहोस्।
4. भल्भ बडी, ह्यान्डल र थ्रेडेड जडानहरूमा प्रभाव वा अत्यधिक बाह्य बलबाट बच्नुहोस्।
5. लागू भल्भ र पाइपलाइन प्रक्रियाहरू अनुसार स्थापना, एक्चुएटर माउन्टिङ र मर्मतसम्भार गर्नुपर्छ।
ढुवानी र प्याकेजिङ
भल्भहरू निर्यात ढुवानीका लागि नालीदार कार्टन र प्लाईवुड केसहरूमा प्याक गरिएका छन्। प्याकेजिङ्ग विनिर्देशहरू भल्भ साइज, अर्डर मात्रा र यातायात आवश्यकताहरु अनुसार समायोजित गर्न सकिन्छ।
FAQ
1. Actuator को लागि ISO 5211 बेस भएको 3PC बल भल्भ 2000WOG को अधिकतम काम गर्ने दबाब के हो?
सूचीबद्ध अधिकतम दबाव 1975 PSI हो। स्वीकार्य कार्य दबाव भल्भ आकार, तापमान, मध्यम र लागू दबाव-तापमान मूल्याङ्कन अनुसार पुष्टि गर्नुपर्छ।
2. ISO 5211 आधारको उद्देश्य के हो?
ISO 5211 आधारले मानकीकृत actuator माउन्टिंग इन्टरफेस प्रदान गर्दछ। एक्चुएटर साइज र माउन्टिंग आयामहरू स्थापना गर्नु अघि भल्भको F र P आयामहरू विरुद्ध जाँच गरिनुपर्छ।
3. भल्भको लागि कुन सामग्रीहरू प्रयोग गरिन्छ?
मुख्य कन्फिगरेसनले शरीर र टोपीको लागि CF8M, बल र स्टेमको लागि 316, सिटको लागि RPTFE, र अन्य सूचीबद्ध घटकहरूको लागि PTFE, Viton र 304 स्टेनलेस स्टील प्रयोग गर्दछ।
4. के भल्भ वायमेटिक वा इलेक्ट्रिक एक्ट्युएटरहरूसँग प्रयोग गर्न सकिन्छ?
हो। भल्भ actuator सञ्चालनको लागि कन्फिगर गर्न सकिन्छ। एक्चुएटर भल्भ साइज, अपरेटिङ टर्क, माउन्टिङ इन्टरफेस र नियन्त्रण आवश्यकता अनुसार चयन गरिनुपर्छ।
5. कुन जडान मापदण्डहरू उपलब्ध छन्?
सूचीबद्ध जडान विकल्पहरू NPT र BSP थ्रेडेड समाप्तहरू हुन्। अर्डर राख्दा लागू जडान पुष्टि हुनुपर्छ।
6. अन्य सामग्रीहरू आपूर्ति गर्न सकिन्छ?
हो। अन्य सामग्रीहरू अनुरोधमा उपलब्ध छन्, आवश्यक दबाब, तापमान, मध्यम र कम्पोनेन्ट कन्फिगरेसनको अधीनमा।
