3PC बल भल्भ्स
3PC कार्बन स्टील बल भल्भ 2000WOG
Shangtai 3PC कार्बन स्टिल बल भल्भ 2000WOG लाई 1975 PSI मा मूल्याङ्कन गरिएको छ र एन्टी-ब्लोआउट स्टेमको साथ तीन टुक्रा बडी फिचर गरिएको छ। तापमान-मूल्याङ्कन र दबाव-मूल्याङ्कन कम्पोनेन्टहरू विभिन्न अपरेटिङ अवस्थाहरूको लागि कन्फिगर गर्न सकिन्छ। ISO 9001 र CE कागजातहरू उपलब्ध छन्, सामग्री परीक्षण रिपोर्टहरू र लागू आदेशहरूको लागि निर्यात प्याकेजिङ्गको साथ।
3PC कार्बन स्टील बल भल्भ 2000WOG इन्सुलेटेड पाइपलाइनहरूको लागि विस्तारित स्टेमको साथ तीन-टुक्रा बल भल्भ हो, दफन स्थापनाहरू र अनुप्रयोगहरू जहाँ सञ्चालन बिन्दु विस्तार गर्न आवश्यक छ। 2000WOG रेटिंग र तीन-टुक्रा निर्माणले यसलाई उच्च-दबाव अन-अफ तरल पदार्थ नियन्त्रणको लागि उपयुक्त बनाउँछ। भल्भ को लागि disassembled गर्न सकिन्छ सिट वा सिलहरूको निरीक्षण र प्रतिस्थापन।
मुख्य आयामहरू
| साइज | 1/4 इन्च - 6 इन्च |
| दबाव वर्ग | CL800 |
| थ्रेड मानक | NPT, BSP |
| अधिकतम दबाव | 1975PSI |
| डिजाइन र निर्माण मापदण्ड | ISO 17292/API608 |
| परीक्षण र निरीक्षण | API598 |
| दबाव-तापमान मूल्याङ्कन | ASME B16.34 |
| तापमान दायरा | -25 ℃ ~ 150 ℃ |
| शारीरिक सामग्री | ASTM A351 316 |
| बल सामाग्री | ASTM A182 F316 |
| स्टेम सामाग्री | ASTM A182 F316 |
| सीट सामग्री | RPTFE(PTFE+15% fv) |
| विकल्पहरू | अन्य सामग्री अनुरोध मा उपलब्ध छन्। |

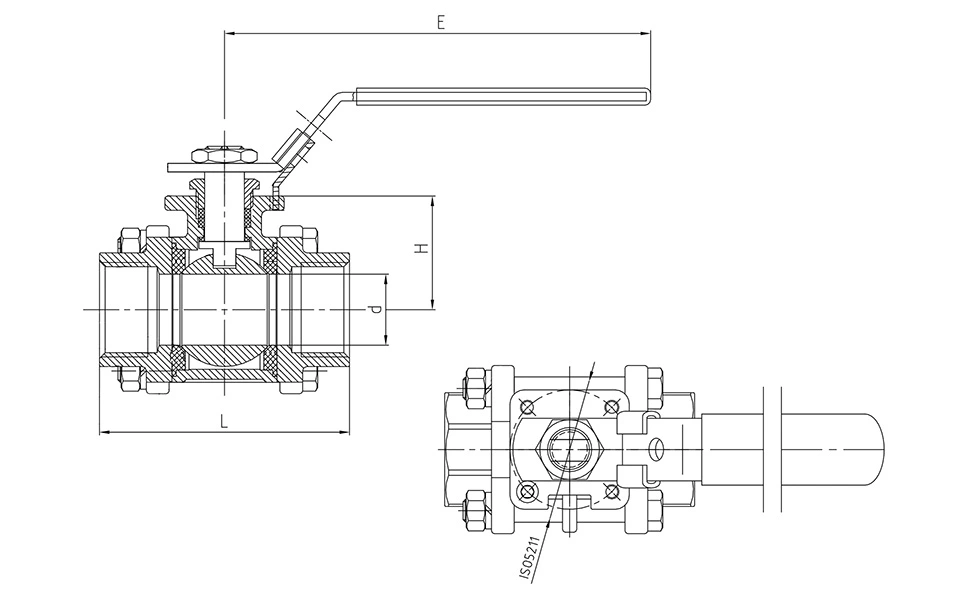

| SIZE | १/२" | ३/४" | १" | १ १/४" | १ १/२" | २" |
| d | 15 | 20 | 25 | 32 | 38 | 49 |
| L | 75 | 85 | 92 | 106 | 122 | 140 |
| H | / | / | / | / | / | / |
| E | 110 | 110 | 155 | 155 | 175 | 175 |
| ISO5211 | F03 | F03 | F04 | F04 | F05 | F05 |

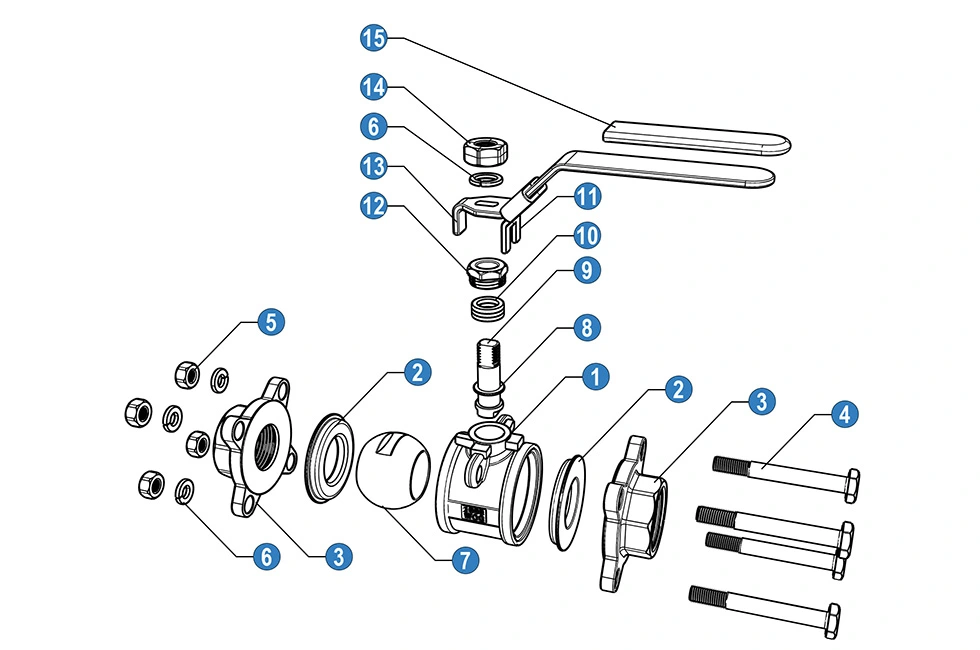

| छैन | नाम | सामग्री | ||
| 1 | शरीर | कार्बन स्टील | ||
| 2 | बल सीट | PTFE | ||
| 3 | टोपी | कार्बन स्टील | ||
| 4 | बोल्ट | SS 201 | ||
| 5 | नट | SS 201 | ||
| 6 | वसन्त धुने | SS 201 | ||
| 7 | बल | SS 201 | SS 304 | SS ३१६ |
| 8 | घर्षण रिंग | PTFE | ||
| 9 | स्टेम | SS 201 | SS 304 | SS ३१६ |
| 10 | स्टेम प्याकिंग | PTFE | ||
| 11 | लक गर्ने यन्त्र | SS 201 | ||
| 12 | ग्रन्थी | SS 201 | SS 304 | SS ३१६ |
| 13 | ह्यान्डल | SS | ||
| 14 | नट | SS 201 | ||
| 15 | आस्तीन ह्यान्डल गर्नुहोस् | PVC | ||
N: ANSI B 2.1 NPT अनुसार थ्रेड समाप्त हुन्छ
B: थ्रेड BS21 BSP अनुसार समाप्त हुन्छ
मुख्य विशेषताहरु
1. विशेष स्थापना अवस्थाहरूको लागि विस्तारित स्टेम
विस्तारित स्टेमले भल्भ अपरेटिङ पोइन्टमा पहुँच प्रदान गर्दछ जब पाइपलाइन इन्सुलेटेड, गाडिएको वा स्थापित हुन्छ। सीमित पहुँच भएको स्थानमा। एन्टी-ब्लोआउट स्टेम संरचनाले भल्भ बडी भित्र स्टेमलाई कायम राख्न मद्दत गर्दछ वाल्व दबाब मा छ।
2. तीन टुक्रा निर्माण
तीन टुक्रा शरीरले भल्भलाई निरीक्षण र मर्मतका लागि खोल्न अनुमति दिन्छ। सिट, छाप र अन्य आन्तरिक आवश्यक हुँदा घटक प्रतिस्थापनको लागि पहुँच गर्न सकिन्छ। यो निर्माण औद्योगिक पाइपलाइनको लागि व्यावहारिक छ प्रणालीहरू जहाँ आवधिक मर्मत आवश्यक छ।
3. 1975PSI अधिकतम दबाव
द3PC कार्बन स्टील बल भल्भ 2000WOG1975PSI को अधिकतम दबाव संग सूचीबद्ध छ। द लागू काम दबाव वाल्व आकार, तापमान, मध्यम र दबाव-तापमान मूल्याङ्कन मा निर्भर गर्दछ। द 2000WOG पदनामले लागू मूल्याङ्कन सर्तहरूमा पानी, तेल र ग्यास सेवालाई जनाउँछ।
4. NPT र BSP जडानहरू
भल्भ NPT र BSP थ्रेडेड जडानहरूसँग उपलब्ध छ। जडान चयन पाइपलाइन मिल्नुपर्छ मानक र स्थापना आवश्यकताहरू।
सामग्री र मानकहरू
आपूर्ति गरिएको कन्फिगरेसनले भल्भ बडीको लागि ASTM A351 316, बल र स्टेमको लागि ASTM A182 F316, र RPTFE प्रयोग गर्दछ। (PTFE+15%fv) सिटको लागि। अन्य सामग्रीहरू आवश्यक सेवा सर्तहरू अनुसार अनुरोधमा उपलब्ध छन्।
डिजाइन र निर्माण ISO 17292/API 608 मा आधारित छ। परीक्षण र निरीक्षण API 598 को पालना गर्दछ, जबकि दबाव-तापमान मूल्याङ्कन ASME B16.34 मा सन्दर्भ गरिएको छ। सूचीबद्ध तापमान दायरा -25 ℃ देखि 150 ℃ हो।
गुणस्तर नियन्त्रण
उत्पादन निरीक्षणले आगमन सामग्री प्रमाणीकरण, दबाव परीक्षण, सील परीक्षण र समाप्त भल्भ समावेश गर्दछ निरीक्षण। सामग्री परीक्षण रिपोर्ट र लागू उत्पादन कागजात भल्भ अनुसार प्रदान गर्न सकिन्छ कन्फिगरेसन र अर्डर आवश्यकताहरू।
ISO 9001 र CE कागजात लागू कन्फिगरेसनहरूको लागि उपलब्ध छ। सामाग्री, सिट र सील घटक गर्न सक्नुहुन्छ आवश्यक दबाब, तापक्रम र माध्यम अनुसार पनि चयन गर्न सकिन्छ।
अनुप्रयोगहरू
3PC कार्बन स्टील बल भल्भ 2000WOG औद्योगिक पाइपिंगमा उच्च-दबाव अन-अफ सेवाको लागि विचार गर्न सकिन्छ। पानी प्रशोधन, तेल र ग्यास, रासायनिक प्रशोधन, संकुचित हावा र सामान्य तरल पदार्थ नियन्त्रण सहित प्रणालीहरू। द विस्तारित स्टेम विशेष गरी उपयोगी छ जहाँ इन्सुलेशन वा स्थापना गहिराईले मानक भल्भ स्टेमलाई गाह्रो बनाउँछ पहुँच।
चयन गर्नु अघि, कामको दबाब, तापमान, मध्यम, भल्भ साइज, जडान प्रकार र उपलब्ध पुष्टि गर्नुहोस् स्थापना ठाउँ। शरीर, बल, स्टेम र सीटको लागि सामग्री अनुकूलता जाँच गरिनु पर्छ।
FAQ
1. 3PC कार्बन स्टिल बल भल्भ 2000WOG को अधिकतम काम गर्ने दबाब के हो?
उत्पादन डेटाले 1975PSI को अधिकतम दबाव सूचीबद्ध गर्दछ। वास्तविक स्वीकार्य काम दबाब पुष्टि हुनुपर्छ भल्भ साइज, तापमान, मध्यम र लागू दबाव-तापमान मूल्याङ्कन अनुसार।
2. विस्तारित स्टेम के को लागी प्रयोग गरिन्छ?
विस्तारित स्टेम इन्सुलेटेड पाइपलाइनहरू, गाडिएको स्थापनाहरू र भल्भ सञ्चालन गर्ने स्थानहरूको लागि प्रयोग गरिन्छ। बिन्दुलाई पाइपलाइन जडानबाट टाढा राख्न आवश्यक छ।
3. कुन थ्रेड जडानहरू उपलब्ध छन्?
NPT र BSP थ्रेडेड जडानहरू उपलब्ध छन्। जडान पाइपलाइन मानक अनुसार चयन गर्नुपर्छ र स्थापना आवश्यकताहरू।
4. के वाल्व सामाग्री अनुकूलित गर्न सकिन्छ?
हो। अन्य शरीर, बल, स्टेम, सीट र सील सामग्री आवश्यक माध्यम, दबाव अनुसार आपूर्ति गर्न सकिन्छ र तापमान।
5. कस्ता कागजातहरू प्रदान गर्न सकिन्छ?
सामग्री परीक्षण रिपोर्टहरू र लागू निरीक्षण वा उत्पादन कागजातहरू भल्भ अनुसार प्रदान गर्न सकिन्छ कन्फिगरेसन र अर्डर आवश्यकताहरू। ISO 9001 र CE कागजात लागू कन्फिगरेसनहरूको लागि उपलब्ध छ।
6. निर्यातको लागि भल्भ कसरी प्याकेज गरिएको छ?
भल्भहरू निर्यात ढुवानीका लागि नालीदार कार्टन र प्लाईवुड केसहरूमा प्याक गरिएका छन्। प्याकेजिङ निर्दिष्टीकरण हुन सक्छ वाल्व आकार, मात्रा र यातायात आवश्यकताहरु अनुसार समायोजित।
