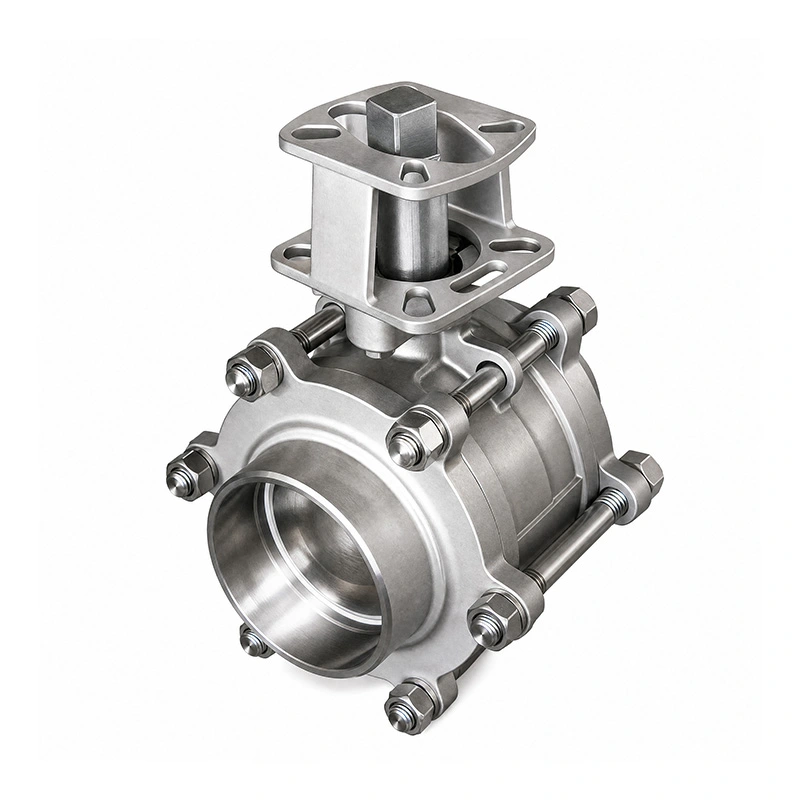

3PC बट-वेल्डेड समाप्त स्टेनलेस स्टील बल भल्भ विस्तारित स्टेम

3PC बट-वेल्डेड एन्ड्स स्टेनलेस स्टील बल भल्भ विस्तारित स्टेमले स्थायी पाइपलाइन जडानको लागि बट-वेल्डेड छेउ र एपहरूका लागि विस्तारित स्टेम सुविधा दिन्छ जहाँ भल्भ सञ्चालन बिन्दुलाई पाइपबाट टाढा राख्नुपर्छ। थ्री-पीस बडीले आन्तरिक कम्पोनेन्टहरू मर्मतका लागि पहुँच गर्न अनुमति दिन्छ, जबकि ISO 5211 माउन्टिंग प्याडले वायवीय वा इलेक्ट्रिक एक्ट्युएटरहरूको प्रत्यक्ष स्थापनालाई समर्थन गर्दछ।

मुख्य आयामहरू

उत्पादन सुविधाहरू

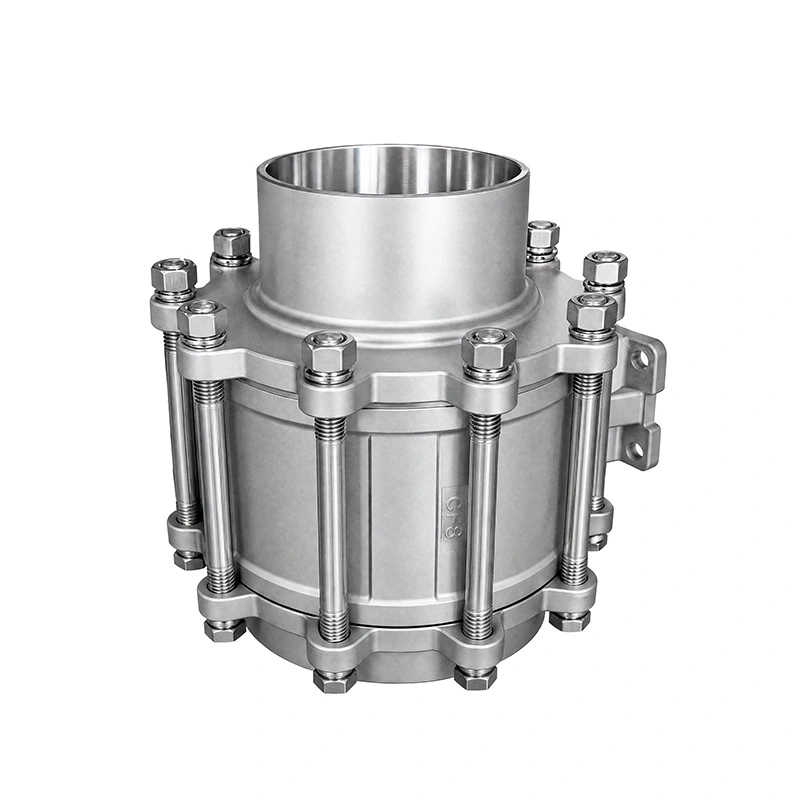

1. बट-वेल्डेड पाइपलाइन जडान

भल्भले ASME B16.25 अनुसार निर्मित बट-वेल्डेड छेउहरू प्रयोग गर्दछ। भल्भलाई सिधै पाइपलाइनमा वेल्ड गर्नाले थ्रेडेड वा फ्ल्याङ्ग जोइन्टहरू बिना एक निश्चित जडान प्रदान गर्दछ, यस कन्फिगरेसनलाई स्थायी औद्योगिक पाइपिङ स्थापनाहरूको लागि उपयुक्त बनाउँछ।

2. विस्तारित स्टेम कन्फिगरेसन

विस्तारित स्टेमले ह्यान्डल वा एक्टुएटर र पाइपलाइन बीचको अतिरिक्त अपरेटिङ क्लियरेन्स प्रदान गर्दछ। यो उपयोगी छ जहाँ इन्सुलेशन, पाइप व्यवस्था वा स्थापना अवस्थाहरूले मानक भल्भ स्टेममा पहुँच सीमित गर्दछ।

3. मर्मतका लागि तीन टुक्रा शरीर

तीन टुक्रा निर्माणले आन्तरिक भल्भ कम्पोनेन्टहरूमा पहुँच प्रदान गर्दछ जब निरीक्षण वा प्रतिस्थापन आवश्यक हुन्छ। सिट र सील कम्पोनेन्टहरू पूर्ण भल्भ असेंब्ली प्रतिस्थापन नगरी सेवा गर्न सकिन्छ।

4. स्टेनलेस स्टील भल्भ निर्माण

3PC बट-वेल्डेड एन्ड्स स्टेनलेस स्टील बल भल्भ विस्तारित स्टेमले शरीरको लागि ASTM A351 CF8M (316) र बल र स्टेमको लागि ASTM A182 F316 प्रयोग गर्दछ। RPTFE सीट -25 ℃ देखि 150 ℃ को सूचीबद्ध तापमान दायरा को लागी निर्दिष्ट गरिएको छ।

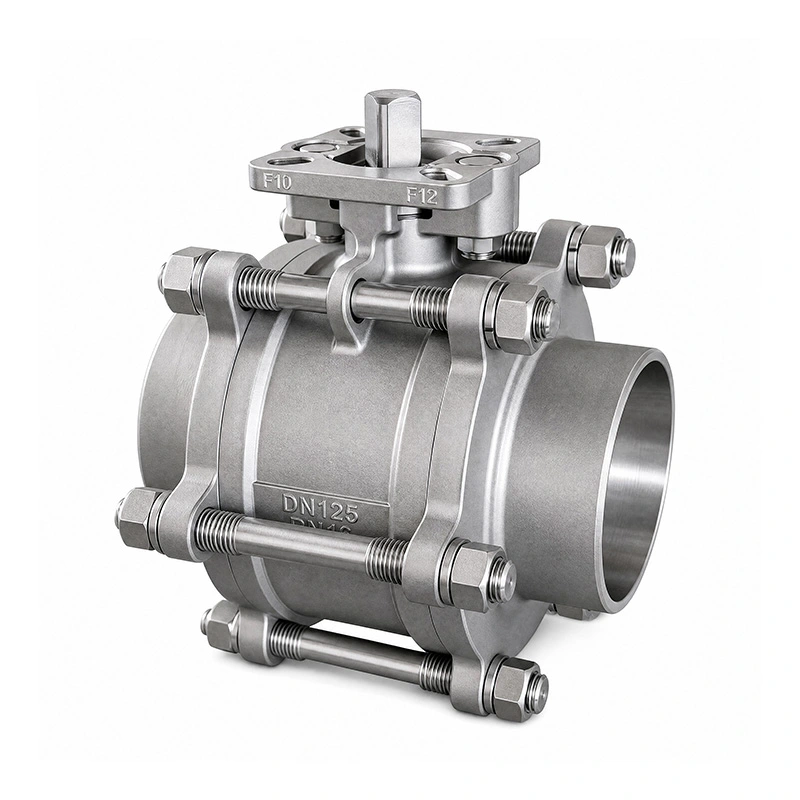

एक्चुएटर माउन्टिंग

भल्भ प्रत्यक्ष एक्चुएटर स्थापनाको लागि ISO 5211 माउन्टिंग प्याडसँग सुसज्जित छ। वायमेटिक वा बिजुली एक्चुएटरहरू भल्भ साइज, अपरेटिङ टर्क र नियन्त्रण आवश्यकताहरू अनुसार चयन गर्न सकिन्छ। संगतता सुनिश्चित गर्न अर्डर गर्नु अघि actuator माउन्टिंग इन्टरफेस जाँच गर्नुपर्छ।

मानक र निरीक्षण

ASME B16.25 मा आधारित बट-वेल्डेड छेउको साथ, डिजाइन र निर्माण ASME B16.34 को पालना गर्दछ। भल्भ परीक्षण र निरीक्षण API 598 अनुसार गरिन्छ। दबाब-तापमान मूल्याङ्कनहरू पनि ASME B16.34 मा सन्दर्भ गरिन्छ।

उत्पादन निरीक्षणले सामग्री प्रमाणीकरण, दबाव परीक्षण, सील निरीक्षण र समाप्त भल्भ जाँचहरू समावेश गर्दछ। सामग्री परीक्षण रिपोर्ट र लागू उत्पादन कागजात भल्भ कन्फिगरेसन र आदेश आवश्यकताहरु अनुसार प्रदान गर्न सकिन्छ।

अनुप्रयोगहरू

3PC बट-वेल्डेड समाप्त स्टेनलेस स्टील बल भल्भ विस्तारित स्टेम स्थायी वेल्डेड जडान र पहुँचयोग्य भल्भ सञ्चालन आवश्यक औद्योगिक पाइपिंग प्रणालीहरूको लागि हो। सामान्य अनुप्रयोगहरूमा रासायनिक प्रशोधन, पेट्रोकेमिकल प्रणाली, औषधि उपकरण, खाना र पेय पदार्थ प्रशोधन, विद्युत उत्पादन र पानी उपचार समावेश छ।

चयन गर्नु अघि, पाइपलाइन मध्यम, दबाब, तापमान, पाइप साइज, वेल्डिंग विशिष्टता र उपलब्ध स्थापना ठाउँ पुष्टि गर्नुहोस्। भल्भ सामग्री र सिट कन्फिगरेसन पनि सेवा माध्यम संग अनुकूलता को लागी जाँच गरिनु पर्छ।

FAQ

1. 3PC बट-वेल्डेड एन्ड स्टेनलेस स्टील बल भल्भ विस्तारित स्टेमका मुख्य अनुप्रयोगहरू के हुन्?

यो औद्योगिक पाइपिंग प्रणालीहरूमा प्रयोग गरिन्छ जहाँ वेल्डेड जडान र विस्तारित भल्भ पहुँच आवश्यक हुन्छ। आवेदनहरूमा रासायनिक, पेट्रोकेमिकल, औषधि, खाना र पेय पदार्थ, पावर र पानी उपचार प्रणालीहरू समावेश छन्।

2. बट-वेल्डेड छेउहरूमा कुन मानक लागू हुन्छ?

बट-वेल्डेड छेउ ASME B16.25 अनुसार निर्दिष्ट गरिएको छ। वेल्डिंग विनिर्देश स्थापना अघि पाइपलाइन डिजाइन विरुद्ध जाँच गर्नुपर्छ।

3. एक actuator सिधै स्थापना गर्न सकिन्छ?

हो। भल्भसँग वायमेटिक वा इलेक्ट्रिक एक्ट्युएटर स्थापनाको लागि ISO 5211 माउन्टिंग प्याड छ। एक्चुएटर चयन भल्भ साइज, अपरेटिङ टर्क र नियन्त्रण आवश्यकताहरूमा आधारित हुनुपर्छ।

4. मानक कन्फिगरेसनमा कुन सामग्रीहरू प्रयोग गरिन्छ?

शरीर ASTM A351 CF8M (316) हो, जबकि बल र स्टेम ASTM A182 F316 हो। मानक सीट RPTFE (PTFE+15% fv) हो। अन्य सामग्री अनुरोध मा उपलब्ध छन्।

5. अधिकतम दबाव र तापमान दायरा के हो?

सूचीबद्ध अधिकतम दबाव 285PSI हो, तापमान दायरा -25 ℃ देखि 150 ℃ सम्म। वास्तविक सञ्चालन सीमा भल्भ आकार, मध्यम र लागू दबाव-तापमान मूल्याङ्कन अनुसार पुष्टि गरिनु पर्छ।

6. के वाल्व अनुकूलित गर्न सकिन्छ?

हो। अन्य सामग्री र कम्पोनेन्ट कन्फिगरेसन आवश्यक माध्यम, दबाब, तापमान र स्थापना अवस्था अनुसार आपूर्ति गर्न सकिन्छ।
