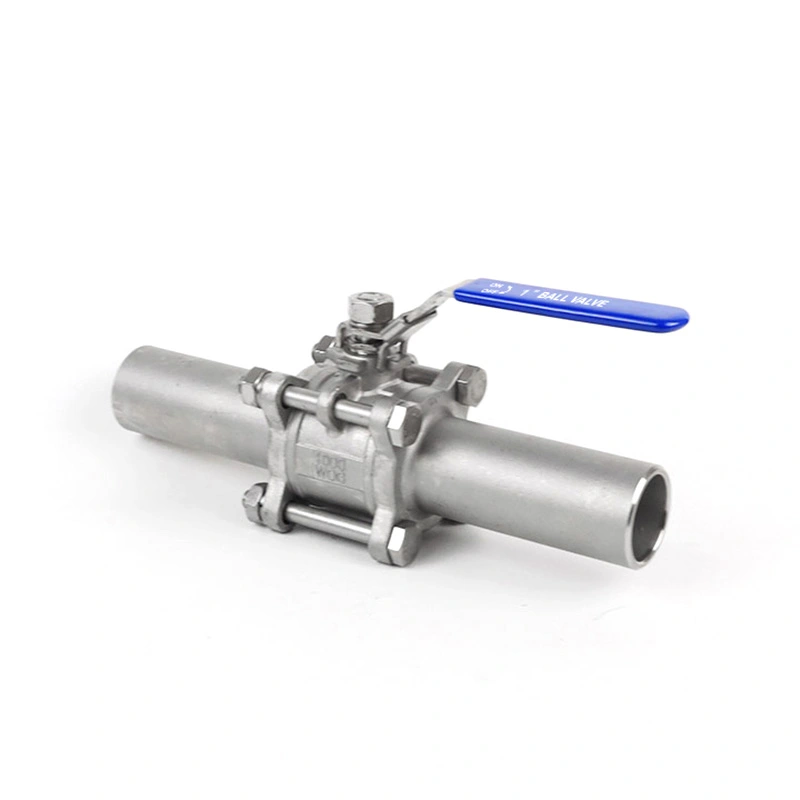

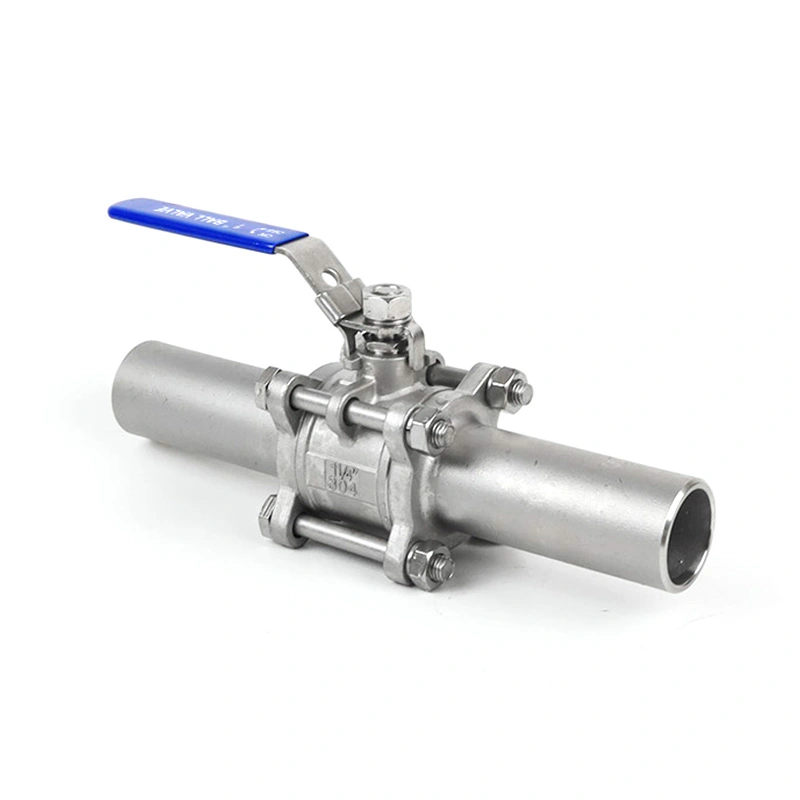

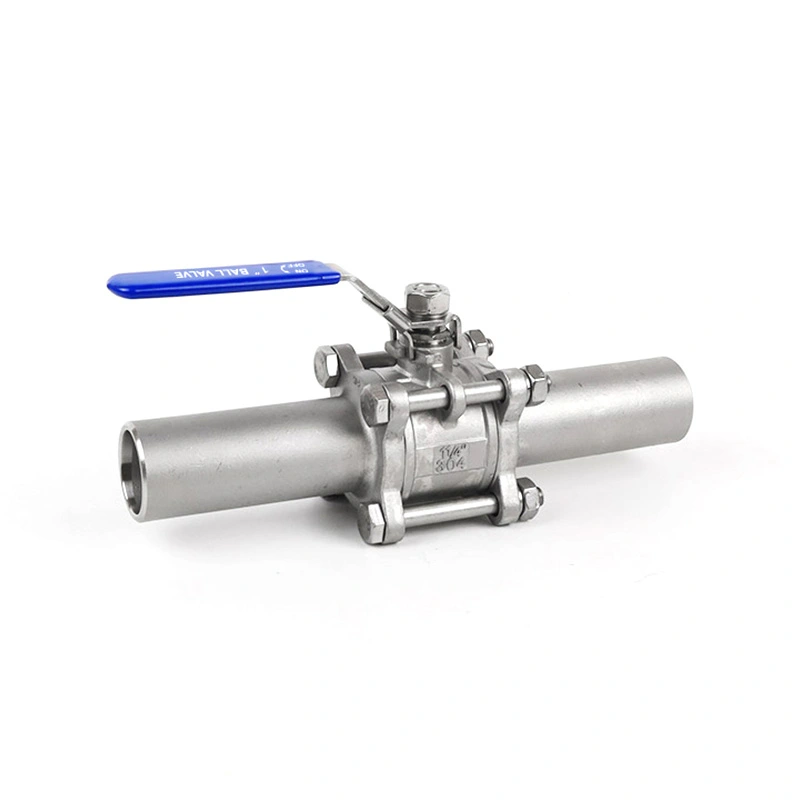

3PC बल भल्भ वेल्ड विस्तारित

3PC बल भल्भ वेल्ड विस्तारित भल्भ बीच अतिरिक्त वेल्डिंग लम्बाइ प्रदान गर्न विस्तारित बट-वेल्ड छेउ प्रयोग गर्दछ। शरीर र पाइपलाइन। विस्तारित छेउहरू इन्सुलेटेड पाइपलाइनहरू, दफन गरिएको स्थापनाहरू र पाइपिंग लेआउटहरूको लागि उपयोगी छन् जहाँ अतिरिक्त वेल्डिंग दूरी आवश्यक छ। तीन-टुक्रा शरीरको लागि आन्तरिक घटकहरूमा पहुँच पनि प्रदान गर्दछ पाइपलाइन अलग भएपछि निरीक्षण र प्रतिस्थापन।

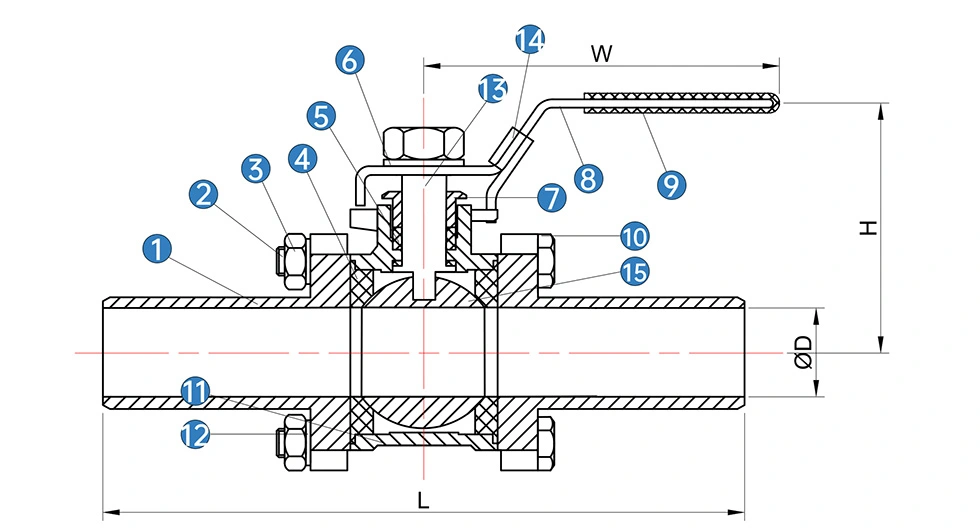

मुख्य आयामहरू

* N: ANSI B 2.1 NPT अनुसार थ्रेड समाप्त हुन्छ
* B: थ्रेड BS21 BSP अनुसार समाप्त हुन्छ

उत्पादन सुविधाहरू

1. विस्तारित बट-वेल्ड समाप्त

विस्तारित वेल्ड छेउहरूले पाइपलाइन वेल्डिङको लागि अतिरिक्त ठाउँ प्रदान गर्दछ र वेल्डिङ कार्यलाई मुख्यबाट टाढा राख्न मद्दत गर्दछ वाल्व शरीर। यो कन्फिगरेसन इन्सुलेटेड वा गाडिएको पाइपलाइनहरूका लागि उपयोगी छ जहाँ भल्भ राख्न आवश्यक छ। इन्सुलेशन बाहिर वा पहुँचयोग्य स्थानमा।

2. तीन टुक्रा निर्माण

विभाजित शरीरले भल्भलाई निरीक्षण र मर्मतका लागि खोल्न अनुमति दिन्छ। सिट, छाप र अन्य आन्तरिक प्रतिस्थापन आवश्यक हुँदा कम्पोनेन्टहरू पहुँच गर्न सकिन्छ, पूर्ण भल्भ एसेम्बली प्रतिस्थापन गर्न आवश्यकता कम गर्दै।

3. 316 स्टेनलेस स्टील सामग्री

3PC बल भल्भ वेल्ड विस्तारितले शरीरको लागि ASTM A351 CF8M (316) र बल र स्टेमको लागि ASTM A182 F316 प्रयोग गर्दछ। मानक सीट RPTFE (PTFE+15% fv) हो। अन्य सामग्री संयोजन आवश्यक अनुसार आपूर्ति गर्न सकिन्छ सेवा सर्तहरू।

4. बट-वेल्ड जडान

वेल्ड समाप्तहरू ASME B16.25 आवश्यकताहरू पालना गर्छन्। बट-वेल्डेड जडानले भल्भको बीचमा स्थायी जोड प्रदान गर्दछ र पाइपलाइन, वेल्डिङ प्रक्रिया र पाइप तयारी लागू पाइपिंग विशिष्टता द्वारा निर्धारित।

वेल्डिङ र स्थापना

वेल्डिङ गर्नु अघि, पाइप साइज, वेल्ड-अन्त आयाम, बेभल अवस्था र पङ्क्तिबद्धता जाँच गर्नुहोस्। पाइपलाइन हुनुपर्छ स्थापनाको क्रममा भल्भमा अत्यधिक भार रोक्नको लागि राम्रोसँग समर्थित। वेल्डिङ प्रक्रियाहरू पनि पालना गर्नुपर्छ लागू परियोजना विशिष्टता।

विस्तारित छेउहरूले वेल्डिङ क्षेत्र र भल्भ इन्टरनलहरू बीच थप दूरी प्रदान गर्दछ। उपयुक्त वेल्डिंग र सिट, सिल र अन्य गर्मी-संवेदनशील घटकहरू जोगाउन ताप नियन्त्रण प्रक्रियाहरू अझै पछ्याउनुपर्दछ।

सामग्री र सञ्चालन सर्तहरू

भल्भ -25 ℃ देखि 150 ℃ को तापमान दायरा र सूचीबद्ध अन्तर्गत 285PSI को अधिकतम दबाव को लागी निर्दिष्ट गरिएको छ। सर्तहरू। वास्तविक सञ्चालन सीमा भल्भ आकार, मध्यम, तापमान र अनुसार पुष्टि गरिनु पर्छ लागू दबाव-तापमान मूल्याङ्कन।

स्टेनलेस स्टील बडी, F316 बल र F316 स्टेम मिल्दो औद्योगिक मिडियाको लागि हो। सिट र सील सामग्री चयन अर्डर गर्नु अघि वास्तविक तरल पदार्थ, तापमान र दबाब विरुद्ध जाँच गर्नुपर्छ।

गुणस्तर निरीक्षण

सामाग्री निरीक्षण

सामग्री पहिचान र सम्बन्धित निरीक्षण अभिलेखहरू अर्डर आवश्यकता अनुसार प्रदान गर्न सकिन्छ। सामग्री परीक्षण रिपोर्टहरू लागू भल्भ कन्फिगरेसनहरूको लागि उपलब्ध छन्।

आयामी निरीक्षण

भल्भ आयामहरू र वेल्ड-अन्त सुविधाहरू निर्दिष्ट उत्पादन रेखाचित्र र आवश्यकताहरू विरुद्ध जाँच गरिन्छ। निरीक्षणले वेल्ड-अन्त लम्बाइ, आयाम र सामान्य सभा अवस्था समावेश गर्न सक्छ।

दबाव र सील परीक्षण

भल्भ परीक्षण र निरीक्षण API 598 आवश्यकताहरू पालना गर्नुहोस्। दबाब र सील परीक्षणहरू जाँच गर्न प्रदर्शन गरिन्छ ढुवानी अघि वाल्व शरीर र सीट सील प्रदर्शन।

भल्भ निरीक्षण समाप्त

अन्तिम निरीक्षणले भल्भको उपस्थिति, असेंबली, वेल्ड-अन्त संरक्षण र सञ्चालन अवस्थालाई समेट्छ। आवश्यक उत्पादन कागजातहरू क्रम अनुसार तयार गर्न सकिन्छ।

अनुप्रयोगहरू

3PC बल भल्भ वेल्ड विस्तारित औद्योगिक पाइपिंग को लागी उपयुक्त छ जहाँ एक वेल्डेड जडान र अतिरिक्त वेल्डिंग दूरी आवश्यक छ। विशिष्ट अनुप्रयोगहरूमा पेट्रोकेमिकल प्रशोधन, तेल र ग्यास प्रणाली, थर्मल ऊर्जा, पानी उपचार र सामान्य औद्योगिक तरल पदार्थ नियन्त्रण।

विस्तारित-अन्त कन्फिगरेसन विशेष गरी उपयोगी छ जब पाइपलाइन इन्सुलेशन, भूमिगत स्थापना वा साइट लेआउटले भल्भ शरीर वरिपरि उपलब्ध ठाउँ सीमित गर्दछ। आवेदन उपयुक्तता को आधारमा पुष्टि गरिनु पर्छ मध्यम, दबाव, तापमान र पाइपलाइन विशिष्टता।

प्याकेजिङ

भल्भहरू नालीदार कार्टन र प्लाईवुड केसहरू प्रयोग गरेर निर्यात यातायातको लागि प्याक गरिन्छ। वेल्ड समाप्तहरू छन् ह्यान्डलिंगको समयमा बेभल र जडान सतहहरूमा क्षतिको जोखिम कम गर्न प्याकिङको समयमा सुरक्षित ढुवानी।

FAQ

1. 3PC बल भल्भ वेल्ड विस्तारित मा विस्तारित वेल्ड समाप्त को उद्देश्य के हो?

विस्तारित वेल्ड छेउहरूले भल्भ शरीर र पाइपलाइन बीच अतिरिक्त वेल्डिंग दूरी प्रदान गर्दछ। तिनीहरूका लागि उपयोगी छन् इन्सुलेटेड पाइपलाइनहरू, दफन गरिएका स्थापनाहरू र अन्य लेआउटहरू जहाँ वेल्डिङ क्षेत्रलाई टाढा राख्नुपर्छ। वाल्व शरीर बाट।

2. भल्भको लागि कुन सामग्री प्रयोग गरिन्छ?

मानक शरीर सामग्री ASTM A351 CF8M (316) हो, ASTM A182 F316 बल र स्टेमको लागि प्रयोग गरिन्छ। सिट छ RPTFE (PTFE+15% fv)। अन्य सामग्री अनुरोध मा उपलब्ध छन्।

3. बट-वेल्ड छेउहरूमा कुन मानक लागू हुन्छ?

बट-वेल्ड छेउ ASME B16.25 अनुसार निर्दिष्ट गरिएको छ। अन्तिम वेल्डिंग प्रक्रिया लागू हुनुपर्दछ पाइपलाइन वा परियोजना विशिष्टता।

4. स्थापना पछि भल्भ कायम गर्न सकिन्छ?

हो। तीन टुक्रा शरीर निरीक्षण र प्रतिस्थापन को लागी आन्तरिक घटकहरु को लागी पहुँच प्रदान गर्दछ। पाइपलाइन हुनुपर्छ भल्भ मर्मत गर्नु अघि पृथक र अवसादित हुनुहोस्।

5. दबाब र तापमान सीमा के हो?

सूचीबद्ध अधिकतम दबाव 285PSI हो, र तापमान दायरा -25 ℃ देखि 150 ℃ हो। वास्तविक स्वीकार्य सञ्चालन सर्तहरू भल्भ आकार, मध्यम र लागू दबाव-तापमान मूल्याङ्कन मा निर्भर गर्दछ।

6. के कागजातहरू प्रदान गर्न सकिन्छ?

सामग्री परीक्षण रिपोर्टहरू र लागू निरीक्षण वा उत्पादन कागजात भल्भ अनुसार प्रदान गर्न सकिन्छ कन्फिगरेसन र अर्डर आवश्यकताहरू।
