वाल्व जाँच गर्नुहोस्

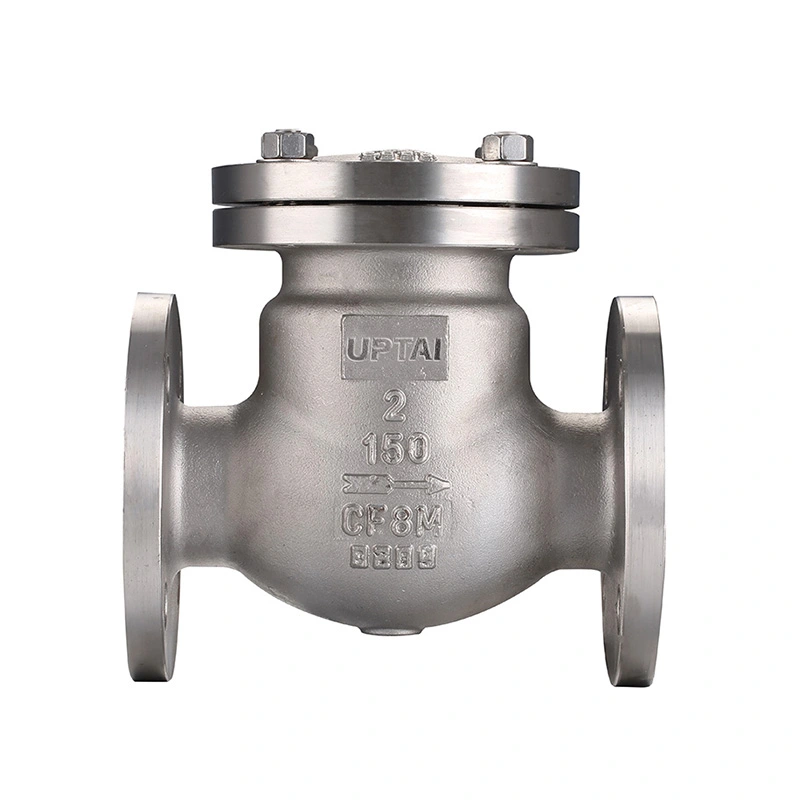

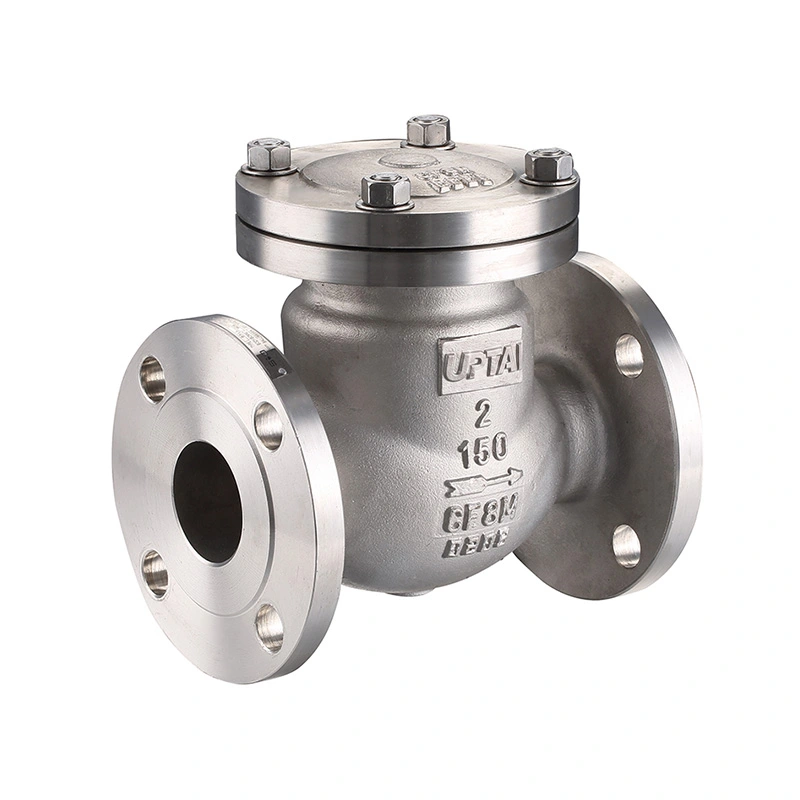

स्विङ चेक भल्भ ANSI क्लास 150
Shangtai Swing Check Valve ANSI Class 150 ले पाइपलाइनहरूमा रिभर्स फ्लो नियन्त्रण गर्न हिङ्ग्ड डिस्क प्रयोग गर्दछ। डिस्क खुल्छ जब माध्यम अगाडि बग्छ र बन्द हुन्छ जब प्रवाहले दिशा परिवर्तन गर्दछ, पम्पहरू, कम्प्रेसरहरू र अन्य उपकरणहरूमा ब्याकफ्लोलाई रोक्छ। यो पानी प्रशोधन, पेट्रोकेमिकल, पावर र सामान्य औद्योगिक प्रणालीहरूमा ठूलो-व्यास पाइपिंगको लागि उपलब्ध छ, सेवा सर्तहरू अनुसार विभिन्न सामग्रीहरू र जडान विकल्पहरू उपलब्ध छन्।
स्विङ चेक भल्भ एएनएसआई क्लास 150 औद्योगिक पाइपिङमा प्रवाहको दिशा नियन्त्रण गर्नको लागि हिङ्ग्ड डिस्क भएको गैर-रिटर्न भल्भ हो। डिस्क प्रक्रिया प्रवाहको साथ चल्छ र प्रवाह घट्दा वा उल्टो हुँदा बन्द हुन्छ। सामान्य सञ्चालनको लागि कुनै बाह्य एक्ट्युएटर आवश्यक पर्दैन।
यो भल्भ उपयुक्त पानी, स्टीम, तेल, ग्यास, समुद्री पानी र औद्योगिक तरल पदार्थहरूको लागि उपलब्ध छ। निर्दिष्ट कन्फिगरेसनले शरीरको लागि CF8M स्टेनलेस स्टील र सिटको लागि डिस्क र F316 प्रयोग गर्दछ। भल्भ चयन वास्तविक माध्यम, दबाब, तापमान, पाइप आकार र स्थापना व्यवस्था मा आधारित हुनुपर्छ।
मुख्य आयामहरू
| साइज | १/४" - ६" |
| दबाव वर्ग | CL150 |
| थ्रेड मानक | NPT, BSP |
| अधिकतम दबाव | 285PSI |
| डिजाइन र निर्माण मापदण्ड | ASME B16.34 |
| परीक्षण र निरीक्षण | API598 |
| दबाव-तापमान मूल्याङ्कन | ASME B16.34 |
| तापमान दायरा | -25 ℃ ~ 150 ℃ |
| शारीरिक सामग्री | ASTM A351 CF8M（316） |
| डिस्क सामग्री | ASTM A351 CF8M（316） |
| सीट सामग्री | ASTM A182 F316 |
| विकल्पहरू | अन्य सामग्री अनुरोध मा उपलब्ध छन्। |
वाल्व निर्माण
भल्भमा मुख्यतया बडी, हिङ्ग्ड डिस्क, सिट, हिङ्ग मेकानिज्म र सीलिङ कम्पोनेन्टहरू हुन्छन्। डिस्क शरीर भित्र माउन्ट गरिएको छ र सञ्चालनको समयमा यसको कब्जा वरिपरि घुमाउँछ। यो व्यवस्थाले भल्भलाई अगाडिको प्रवाहको साथ खोल्न र प्रवाहको अवस्था परिवर्तन हुँदा सिटतिर फर्कन अनुमति दिन्छ।
Hinged डिस्क
डिस्क सीटबाट टाढा जान्छ किनकि माध्यम वाल्व मार्फत प्रवाह हुन्छ। जब अगाडिको प्रवाह घट्छ, डिस्क बन्द स्थिति तिर फर्कन्छ। डिस्क आन्दोलन प्रवाह वेग, स्थापना स्थिति र आन्तरिक भल्भ ज्यामिति द्वारा प्रभावित छ।
सिट र सील सतह
सूचीबद्ध सीट सामग्री ASTM A182 F316 हो। भल्भ बन्द हुँदा सीट र डिस्क सील सतहहरूले बन्द-अफ इन्टरफेस बनाउँछ। तिनीहरूको अवस्था मर्मतको समयमा जाँच गरिनु पर्छ यदि चुहावट वा असामान्य बन्द अवलोकन गरिएको छ।
प्रवाह दिशा र स्थापना
भल्भ शरीरमा चिन्ह लगाइएको प्रवाह दिशा अनुसार स्थापित हुनुपर्छ। स्थापना गर्नु अघि, भल्भ वरिपरि तीर, जडान आयाम र उपलब्ध क्लियरेन्स जाँच गर्नुहोस्। डिस्कसँग वरपरको पाइप वा उपकरणलाई सम्पर्क नगरी यसको सञ्चालन दायरा मार्फत सार्न पर्याप्त ठाउँ हुनुपर्छ।
तेर्सो स्थापना
तेर्सो स्थापना सामान्यतया स्विङ चेक भल्भ लागि प्रयोग गरिन्छ। भल्भ राखिएको हुनुपर्छ ताकि डिस्क स्वतन्त्र रूपमा सार्न सकोस् र अगाडिको प्रवाह घट्दा सिटमा फर्किन सक्छ।
ठाडो स्थापना
ठाडो स्थापना भल्भ डिजाइन र प्रवाह दिशा मा निर्भर गर्दछ। स्थापनाले डिस्कलाई वास्तविक प्रवाह अवस्थाहरूमा सही रूपमा बन्द गर्न अनुमति दिनुपर्छ। विशिष्ट मोडेल र पाइपलाइन व्यवस्था स्थापना अघि पुष्टि गर्नुपर्छ।
पाइपलाइन जडान
सूचीबद्ध जडान विशिष्टतामा NPT र BSP थ्रेडहरू समावेश छन्। मिलन पाइप वा फिटिंगले सम्बन्धित थ्रेड विशिष्टता प्रयोग गर्नुपर्छ। स्थापनाको क्रममा, भल्भ बडी वा थ्रेडेड जडानलाई क्षति पुर्याउन सक्ने अत्यधिक कडा बलबाट बच्नुहोस्।
प्रवाह र दबाव विशेषताहरू
जब वाल्व खुला छ, डिस्क प्रवाह मार्गबाट टाढा जान्छ। भल्भको माध्यमबाट दबाव ड्रप यसको आकार, आन्तरिक मार्ग, प्रवाह दर र मध्यम गुणहरूमा निर्भर गर्दछ। उच्च-प्रवाह प्रणालीहरूको लागि, पाइप साइज मात्र नभई आवश्यक प्रवाह दर अनुसार भल्भ साइज चयन गर्नुपर्छ।
सूचीबद्ध दबाव वर्ग CL150 हो, अधिकतम दबाव 285 PSI संग। स्वीकार्य कार्य दबाव तापमान र सामग्री संग भिन्न हुन सक्छ, त्यसैले सञ्चालन दबाव र तापमान लागू दबाव-तापमान मूल्याङ्कन संगै जाँच गर्नुपर्छ।
पम्प डिस्चार्ज लाइनहरू र प्रवाह अवस्थाहरू परिवर्तन गर्ने अन्य प्रणालीहरूको लागि, भल्भ प्रतिक्रिया समग्र पाइपलाइन डिजाइनको भागको रूपमा विचार गर्नुपर्छ। प्रवाहमा द्रुत परिवर्तनहरूले डिस्क आन्दोलन र प्रणालीको दबाबलाई असर गर्न सक्छ।
पानी हथौडा विचारहरू
पानीको हथौडा बग्ने तरल पदार्थ बन्द हुँदा वा द्रुत दिशा परिवर्तन गर्दा हुन सक्छ। एक चेक भल्भले दबाव वृद्धिमा योगदान पुर्याउन सक्छ यदि डिस्क बन्द हुन्छ जबकि महत्त्वपूर्ण प्रवाह अझै पाइपलाइन मार्फत जान्छ।
दबाव वृद्धिको गम्भीरता प्रवाहको गति, पाइपको लम्बाइ, तरल पदार्थको गुण, भल्भ बन्द गर्ने विशेषताहरू र पम्प सञ्चालन जस्ता कारकहरूमा निर्भर गर्दछ। जहाँ पानी हथौडा एक चिन्ता हो, चेक भल्भ र पूरा पाइपिंग प्रणाली सँगै मूल्याङ्कन गर्नुपर्छ।
ढिलो-क्लोजिङ, डम्पिङ वा काउन्टरवेट कन्फिगरेसनहरू प्रणालीहरूको लागि विचार गर्न सकिन्छ जसलाई अधिक नियन्त्रण डिस्क आन्दोलन आवश्यक पर्दछ। उपयुक्त संरचना वास्तविक पाइपलाइन अवस्था र परियोजना आवश्यकताहरूमा निर्भर गर्दछ।
सामग्री र सेवा सर्तहरू
निर्दिष्ट बडी र डिस्क सामग्रीहरू ASTM A351 CF8M (316) हुन्, जबकि सीट ASTM A182 F316 हो। यी सामग्रीहरू धेरै औद्योगिक अनुप्रयोगहरूको लागि उपयुक्त छन् जहाँ स्टेनलेस स्टील प्रक्रिया माध्यमसँग उपयुक्त छ।
सामाग्री अनुकूलता वास्तविक तरल संरचना, एकाग्रता, तापमान र दबाब विरुद्ध जाँच गर्नुपर्छ। समुद्री पानी र रासायनिक सेवाले क्लोराइड एक्सपोजर र क्षरण अवस्थाहरूको थप विचार गर्न आवश्यक पर्दछ।
अन्य सामग्री विकल्प अनुरोध मा उपलब्ध छन्। विशेष अनुप्रयोगहरूको लागि, आवश्यक शरीर, डिस्क र सीट सामग्री उत्पादन अघि पुष्टि गर्नुपर्छ।
सामान्य अनुप्रयोगहरू
पम्प डिस्चार्ज पाइपिंग:पम्प बन्द हुँदा वा सञ्चालन अवस्था परिवर्तन हुँदा उल्टो प्रवाह सीमित गर्न पम्पहरूको डाउनस्ट्रीम प्रयोग गरिन्छ।
पानी उपचार:मिल्दो पानी र प्रक्रिया लाइनहरूमा लागू हुन्छ जहाँ स्वचालित एक-तर्फी प्रवाह नियन्त्रण आवश्यक छ।
पेट्रोकेमिकल पाइपिंग:तोकिएको दबाब, तापक्रम र सामाग्री सीमा भित्र मिल्दो तेल, ग्यास र प्रक्रिया तरल पदार्थ संग प्रयोग।
शक्ति र उपयोगिता प्रणाली:चयन गरिएको पानी, उपयोगिता र प्रक्रिया लाइनहरूको लागि उपयुक्त जहाँ उल्टो प्रवाह नियन्त्रण गर्न आवश्यक छ।
समुद्री पानी प्रणाली:स्टेनलेस स्टील कन्फिगरेसनहरू विचार गर्न सकिन्छ जहाँ सामग्री वास्तविक समुद्री पानी अवस्थाहरूको लागि उपयुक्त छ।
सामान्य औद्योगिक पाइपिंग:उपकरण र प्रक्रिया लाइनहरूमा प्रयोग गरिन्छ जहाँ स्व-संचालित गैर-रिटर्न प्रकार्य आवश्यक हुन्छ।
चयन गाइड
| प्यारामिटर | चयन विकल्प / आवश्यकताहरू |
| नाममात्र आकार | DN वा NPS आयाम |
| दबाव मूल्याङ्कन | PN वा कक्षा |
| जडान प्रकार | Flanged, वेल्डेड, वेफर, आदि। |
| स्थापना अभिमुखीकरण | तेर्सो वा ठाडो स्थापना |
| मध्यम | पानी, स्टीम, तेल, ग्याँस, समुद्री पानी वा अन्य तरल पदार्थ |
| कामको दबाब | सामान्य परिचालन दबाव र अधिकतम दबाव |
| काम गर्ने तापमान | परिवेश, मध्यम, उच्च वा क्रायोजेनिक तापमान |
| शारीरिक सामग्री | कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु, डुप्लेक्स स्टेनलेस स्टील, आदि। |
| सील प्रकार | नरम सीट, धातु-बाट-मेटल कडा सीट, ओभरले वेल्डेड सीट |
| पानी हथौडा प्रतिरोध | मानक, ढिलो बन्द हुने, भिजाउने वा काउन्टरवेट प्रकार |
| जडान मानक | GB, ANSI, EN, DIN, आदि। |
| विशेष आवश्यकताहरू | एन्टी-जंग, पहिरन-प्रतिरोधी, क्रायोजेनिक सेवा, तेल-मुक्त र degreased, समुद्री पानी सेवा, आदि। |
उद्धरण र प्राविधिक समीक्षाको लागि, नाममात्र आकार, दबाव मूल्याङ्कन, जडान प्रकार, स्थापना अभिविन्यास, मध्यम, सञ्चालन दबाव, तापक्रम र सामग्री आवश्यकताहरू प्रदान गर्नुहोस्। विशेष सेवा अवस्थाहरू जस्तै समुद्री पानी, संक्षारक मिडिया वा पानी हथौडा पनि पहिचान गर्नुपर्छ।
परीक्षण र निरीक्षण
निर्दिष्ट डिजाइन र निर्माण मानक ASME B16.34 हो, र API 598 परीक्षण र निरीक्षणको लागि सूचीबद्ध छ। लागू निरीक्षण प्रक्रियाले भल्भ बडी, सील गर्ने क्षेत्रहरू, आयामहरू र दबाव प्रदर्शनलाई कभर गर्न सक्छ।
शेल परीक्षण
शेल परीक्षणले निर्दिष्ट परीक्षण सर्तहरूमा भेला भल्भको दबाव सीमा जाँच गर्दछ। परीक्षण दबाब र होल्डिङ समय लागू निरीक्षण आवश्यकताहरू पालना गर्नुपर्छ।
सीट चुहावट परीक्षण
सिट परीक्षणले बन्द भल्भले तोकिएको चुहावट स्वीकृति मापदण्ड पूरा गर्छ कि गर्दैन भनेर जाँच गर्छ। परीक्षण सर्तहरू लागू मानक र भल्भ विशिष्टतामा निर्भर गर्दछ।
अन्तिम निरीक्षण
अन्तिम निरीक्षणमा आयामी जाँचहरू, जडान निरीक्षण, सतह अवस्था, पहिचान चिन्हहरू र सञ्चालन आन्दोलन समावेश हुन सक्छ। आवश्यक निरीक्षण अभिलेख वा सामग्री कागजातहरू अर्डर आवश्यकताहरू अनुसार आपूर्ति गर्न सकिन्छ।
सञ्चालन र मर्मतसम्भार
कमिसन गर्नु अघि, भल्भ अभिमुखीकरण, प्रवाह दिशा र पाइपलाइन सफाई जाँच गर्नुहोस्। पाइपलाइनमा छोडिएका विदेशी कणहरूले सञ्चालनको क्रममा डिस्क वा सील सतहलाई असर गर्न सक्छ।
सेवाको क्रममा, असामान्य आवाज, कम्पन, दोहोर्याइएको डिस्क चाल वा उल्टो प्रवाह जाँच गर्नुपर्छ। यी अवस्थाहरू प्रवाह वेग, स्थापना, भल्भ साइजिङ वा अपरेटिङ सिस्टममा परिवर्तनहरूसँग सम्बन्धित हुन सक्छन्।
निरीक्षण वा मर्मत गर्नु अघि, पाइपलाइनलाई अलग गर्नुहोस् र डिप्रेसराइज गर्नुहोस्। पहिरन, जम्मा वा क्षतिको लागि डिस्क, काज संयन्त्र, सीट सतह र शरीर जडान जाँच गर्नुहोस्। कम्पोनेन्टहरू बदल्नुहोस् जब तिनीहरूको अवस्थाले लागू हुने मर्मत आवश्यकताहरू पूरा गर्दैन।
FAQ
Q1: स्विङ चेक भल्भ ANSI क्लास 150 के हो?
स्विङ चेक भल्भ एएनएसआई क्लास 150 क्लास 150 प्रेशर रेटिङ भएको हिङ्ग्ड-डिस्क चेक भल्भ हो। यसले डिस्क खोल्नको लागि प्रक्रिया प्रवाह प्रयोग गर्दछ र प्रवाह घट्दा वा उल्टो हुँदा बन्द हुन्छ, यसलाई उपयुक्त औद्योगिक पाइपिङमा स्वचालित रिभर्स-फ्लो रोकथामको लागि उपयुक्त बनाउँछ।
Q2: के एक स्विङ चेक भल्भ एक actuator आवश्यक छ?
होइन। पाइपलाइनमा प्रवाह र दबाव अवस्था अनुसार डिस्क स्वचालित रूपमा सञ्चालन हुन्छ। सामान्य चेक-भल्भ सञ्चालनको लागि कुनै वायमेटिक, इलेक्ट्रिक वा हाइड्रोलिक एक्ट्युएटर आवश्यक पर्दैन।
Q3: स्विङ चेक भल्भ चयन गर्दा के जानकारी आवश्यक छ?
मुख्य जानकारीमा पाइप साइज, दबाब वर्ग, जडान प्रकार, स्थापना दिशा, मध्यम, सञ्चालन दबाव, तापक्रम, सामग्री आवश्यकताहरू र जंग, पानी हथौडा वा निरीक्षण सम्बन्धित कुनै विशेष आवश्यकताहरू समावेश छन्।
Q4: के स्टेनलेस स्टील निर्माण समुद्री पानीको लागि प्रयोग गर्न सकिन्छ?
यो उपयुक्त समुद्री पानी अनुप्रयोगहरूको लागि विचार गर्न सकिन्छ, तर सामग्री अनुकूलता क्लोराइड एकाग्रता, तापमान, प्रवाह अवस्था र अन्य क्षरण कारकहरूको आधारमा मूल्याङ्कन गरिनु पर्छ। स्टेनलेस स्टील ग्रेड चयन गर्नु अघि पुष्टि गर्नुपर्छ।
Q5: भल्भ स्थापना भएपछि उल्टो प्रवाह के हुन सक्छ?
सम्भावित कारणहरूमा गलत स्थापना दिशा, स्वतन्त्र रूपमा सार्न नसक्ने डिस्क, क्षतिग्रस्त सील सतहहरू, भल्भ भित्र विदेशी सामग्री, अनुपयुक्त साइजिङ वा इच्छित दायरा बाहिर सञ्चालन अवस्थाहरू समावेश छन्। प्रणाली सुरक्षित रूपमा अलग गरिसकेपछि भल्भ र वरपरको पाइपिङ निरीक्षण गरिनुपर्छ।
Q6: के वाल्व उच्च-तापमान मिडियाको लागि प्रयोग गर्न सकिन्छ?
सूचीबद्ध तापमान दायरा -25 ℃ देखि 150 ℃ हो। माथिल्लो तापक्रममा वास्तविक प्रयोगलाई दबाव-तापमान मूल्याङ्कन र माध्यमसँग शरीर, डिस्क र सीट सामग्रीको अनुकूलता विरुद्ध जाँच गर्नुपर्छ।
Q7: के अन्य सामग्रीहरू उपलब्ध छन्?
हो। अन्य सामग्री कन्फिगरेसन अनुरोध मा उपलब्ध छन्। आवश्यक सामग्री मध्यम, दबाब, तापमान, जंग अवस्था र लागू परियोजना आवश्यकताहरू अनुसार निर्दिष्ट हुनुपर्छ।
