ग्लोब भल्भ्स

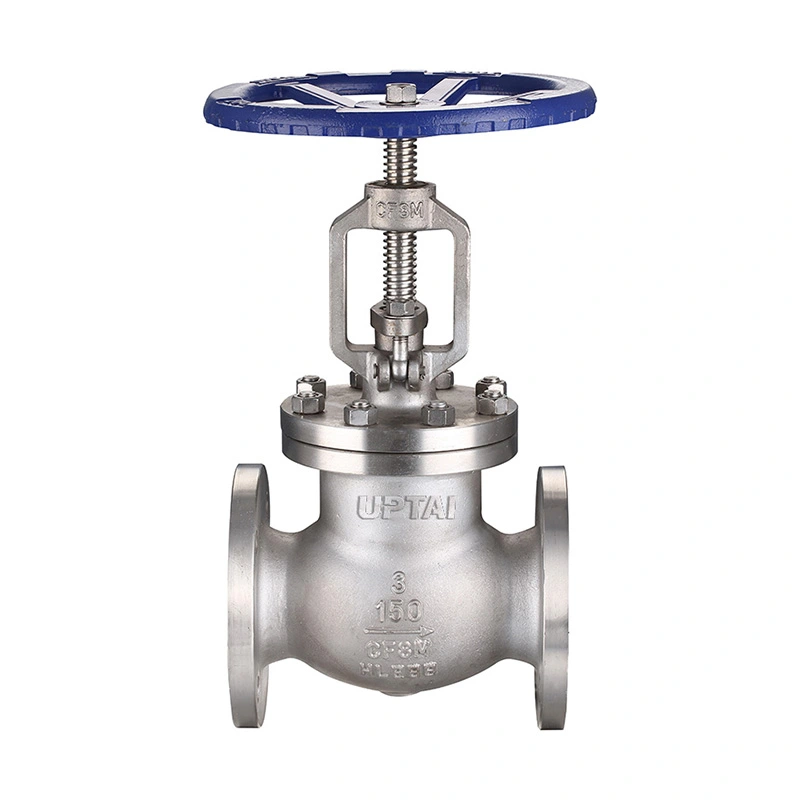

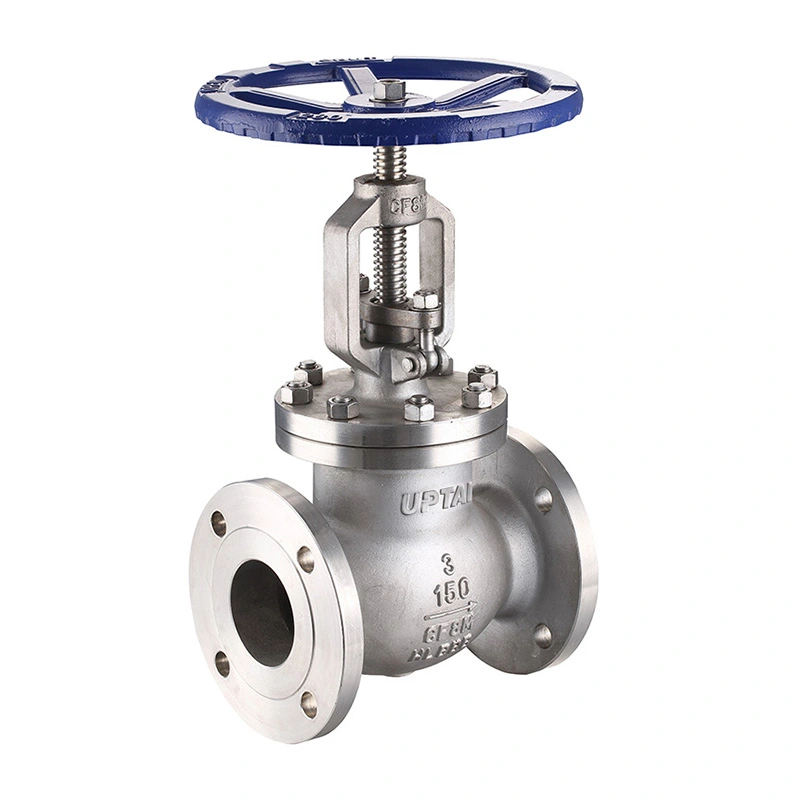

ANSI मानक Flanged ग्लोब भल्भ
Shangtai ANSI मानक flanged ग्लोब भल्भ सटीक प्रवाह नियमन र औद्योगिक पाइपलाइनहरूको लागि भरपर्दो कडा बन्द प्रदान गर्दछ। ANSI B16.34 विशिष्टताहरूसँग कडा अनुपालनमा निर्मित, तिनीहरूले बलियो संरचना र स्थिर सील प्रदर्शन सुविधा दिन्छ। कडा गुणस्तर नियन्त्रण र निर्यात-ग्रेड प्याकेजिङ्गको साथ प्रत्यक्ष कारखानाको रूपमा, हामी पेट्रोकेमिकल, पावर र पानी उपचार अनुप्रयोगहरूको लागि टिकाऊ ग्लोब भल्भहरू आपूर्ति गर्दछौं।
ANSI मानक फ्ल्याङ्ग्ड ग्लोब भल्भ औद्योगिक पाइपिंगको लागि क्लास 150 स्टेनलेस स्टील ग्लोब भल्भ हो जहाँ प्रवाह नियमन र बन्द-अफ आवश्यक हुन्छ। यसको डिस्क प्रवाह क्षेत्र परिवर्तन गर्न सिट तिर र टाढा सर्छ, भल्भलाई साधारण आइसोलेशन भल्भ भन्दा बढी नियन्त्रित प्रवाह समायोजन चाहिने अनुप्रयोगहरूको लागि उपयुक्त बनाउँछ।
Shangtai ले यो भल्भ RF-कम्प्याटिबल flanged ends र handwheel सञ्चालनको साथ आपूर्ति गर्दछ। उपलब्ध कन्फिगरेसनमा CF8/CF8M बडी र डिस्क सामग्रीहरू, F304/F316 स्टेमहरू, र सूचीबद्ध सीट विकल्पहरू समावेश छन्। औद्योगिक पाइपिङ र प्रक्रिया उपकरणहरूको लागि भल्भ 2 "देखि 18" सम्मको आकारमा उपलब्ध छ।
मुख्य आयामहरू
| साइज | 2" - 18" |
| दबाव वर्ग | CL150 |
| डिजाइन र निर्माण मापदण्ड | ASME B16.34 / API 603 |
| फेस-टू-फेस आयाम मानक | ASME B16.10 |
| जडानहरू अन्त्य गर्नुहोस् | आरएफ-संगत flanges |
| परीक्षण र निरीक्षण | API598 |
| जडान मानकहरू | ASME B16.5 |
| दबाव-तापमान मूल्याङ्कन | ASME B16.34 |
| NACE मानकहरू | NACE MR0175 / ISO 15156 |
| भल्भ अपरेटर | ह्यान्डव्हील |
| अधिकतम कार्य दबाव | 285 PSI |
| तापमान दायरा | -29°C ~ +120°C |
| शारीरिक सामग्री | ASTM A351 CF8 / CF8M |
| डिस्क सामग्री | ASTM A351 CF8 / CF8M |
| स्टेम सामाग्री | ASTM A182 F304 / F316 |
| सीट सामग्री | ASTM A182 F304 / ASTM A351 CF8M+ Stellite 6 |
| विकल्पहरू | अन्य सामग्री अनुरोध मा उपलब्ध छन्। |
भल्भ डिजाइन
डिस्क र सीट
डिस्क भल्भ अक्षको साथ यात्रा गर्दछ र प्रवाह रोक्न सीट विरुद्ध बन्द हुन्छ। डिस्क माथि उठाउँदा प्रवाह मार्ग बढ्छ, जबकि यसलाई कम गर्दा बाटो घटाउँछ वा बन्द हुन्छ। यो रैखिक आन्दोलनले भल्भलाई थ्रोटलिंग र बन्द-अफ सेवा दुवैको लागि प्रयोग गर्न अनुमति दिन्छ।
स्टेनलेस स्टील सामाग्री
शरीर र डिस्क ASTM A351 CF8 वा CF8M मा उपलब्ध छन्। स्टेम विकल्पहरूमा ASTM A182 F304 र F316 समावेश छ। निर्दिष्ट सिट सामग्रीहरू ASTM A182 F304 र ASTM A351 CF8M स्टेलाइट 6 छन्। चयन गरिएको सामग्री संयोजन प्रक्रिया मध्यम र सञ्चालन तापमानसँग मेल खानुपर्छ।
ह्यान्डव्हील सञ्चालन
ह्यान्डव्हीलले डिस्क स्थितिको म्यानुअल नियन्त्रण प्रदान गर्दछ। भल्भ खोल्न सकिन्छ, बन्द वा प्रक्रिया आवश्यकता अनुसार मध्यवर्ती स्थितिमा समायोजित। यदि ह्यान्डव्हील सञ्चालन गर्न गाह्रो हुन्छ भने, भल्भलाई जबरजस्ती गर्नु हुँदैन।
Flanged जडान
भल्भले मिल्दो पाइपलाइन फ्ल्याङ्गहरूसँग जडानको लागि आरएफ-कम्प्याटिबल फ्ल्याङ्ग गरिएको छेउ प्रयोग गर्दछ। निर्दिष्ट जडान मानक ASME B16.5 हो, जबकि फेस-टू-फेस आयामले सूचीबद्ध ASME B16.10 आवश्यकतालाई पछ्याउँछ।
फ्ल्याङ्ग गरिएको स्थापनाले पाइपलाई काटे बिना पाइपलाइनबाट वाल्व हटाउन अनुमति दिन्छ। स्थापना गर्नु अघि, फ्ल्यान्ज साइज, प्रेसर क्लास, ग्यास्केट, बोल्टिङ र फेस-टु-फेस आयाम जाँच गर्नुहोस्। भल्भमा अत्याधिक मेकानिकल भार राख्नबाट बच्नको लागि पाइपलाइन राम्रोसँग पङ्क्तिबद्ध हुनुपर्छ।
दबाव र तापमान
भल्भ 285 PSI को अधिकतम कार्य दबाव संग CL150 को रूपमा निर्दिष्ट गरिएको छ। दबाव-तापमान मूल्याङ्कन सामग्री र अपरेटिङ तापक्रम अनुसार फरक हुन्छ, त्यसैले भल्भ चयन गर्दा वास्तविक सेवा सर्तहरू विचार गर्न आवश्यक छ।
सूचीबद्ध तापमान दायरा -29 डिग्री सेल्सियस देखि +120 डिग्री सेल्सियस छ। सिट र अन्य सील कम्पोनेन्टहरू विशेष गरी महत्त्वपूर्ण हुन्छन् जब वाल्व तापमान सीमा नजिक प्रयोग गरिन्छ।
भाप, तातो पानी, तेल, ग्यास र रासायनिक सेवाको लागि, चयन गरिएको भल्भ कन्फिगरेसन विरुद्ध मध्यम तापक्रम, दबाब र सामग्री अनुकूलता जाँच गर्नुपर्छ।
NACE सेवा
स्पेसिफिकेशनमा NACE MR0175 / ISO 15156 समावेश छ। जहाँ भल्भ खट्टा-सेवा अनुप्रयोगहरूको लागि हो, सामग्री ग्रेड र लागू NACE आवश्यकताहरू वास्तविक सेवा सर्तहरूसँग मेल खानुपर्छ।
त्यस्ता अनुप्रयोगहरूको लागि, परियोजना विशिष्टताले सामग्री अवस्था, कठोरता, निरीक्षण र समर्थन कागजातहरूको लागि आवश्यकताहरू पनि परिभाषित गर्न सक्छ।
अनुप्रयोगहरू
स्टीम र उपयोगिता लाइनहरू:उपयुक्त स्टीम, कन्डेनसेट र उपयोगिता पाइपिङमा प्रवाह समायोजन र बन्द-अफको लागि प्रयोग गरिन्छ।
तेल र ग्यास:प्रक्रिया र उपयोगिता लाइनहरूमा प्रयोग गरिन्छ जहाँ म्यानुअल प्रवाह नियन्त्रण वा अलगाव आवश्यक हुन्छ।
पेट्रोकेमिकल प्रणाली:मिल्दो तेल, ग्यास र प्रक्रिया तरल पदार्थ को लागी उपयुक्त जहाँ थ्रोटलिङ वा बन्द-अफ आवश्यक छ।
पानी उपचार:मिल्दो पानी र तरल मिडिया नियन्त्रणको लागि प्रक्रिया र उपयोगिता पाइपिङमा प्रयोग गरिन्छ।
विद्युत उत्पादन:निर्दिष्ट दबाब र तापमान दायरा भित्र चयन गरिएको सहायक र उपयोगिता पाइपिंगमा लागू हुन्छ।
सामान्य औद्योगिक पाइपिंग:प्रक्रिया उपकरण, पम्प प्रणाली र म्यानुअल प्रवाह समायोजन आवश्यक अन्य पाइपलाइनहरूमा प्रयोग गरिन्छ।
चयन र स्थापना
भल्भ चयन पाइप साइज, दबाब वर्ग, मध्यम, सञ्चालन दबाव र तापमान संग सुरु हुन्छ। शरीर, डिस्क, स्टेम र सिट सामग्री सेवा सर्तहरू अनुसार चयन गरिन्छ।
प्रतिस्थापन अनुप्रयोगहरूको लागि, अवस्थित भल्भ साइज, फ्ल्यान्ज आयामहरू, फेस-टु-फेस लम्बाइ र सञ्चालन व्यवस्था अर्डर गर्नु अघि नयाँ भल्भसँग तुलना गरिनुपर्छ।
स्थापना गर्दा, फ्ल्यान्ज अनुहारहरू सफा राख्नुहोस् र निर्दिष्ट ग्यास्केट र बोल्टिङ प्रयोग गर्नुहोस्। भल्भ स्थापना भएपछि, ह्यान्डव्हील सञ्चालन जाँच गर्नुहोस् र डिस्कले असामान्य प्रतिरोध बिना यसको पूर्ण दायरा मार्फत यात्रा गर्न सक्छ भनेर पुष्टि गर्नुहोस्।
परीक्षण र निरीक्षण
सामाग्री निरीक्षण
शरीर र ट्रिम सामग्री निर्दिष्ट ग्रेड र अर्डर जानकारी विरुद्ध जाँच गरिन्छ। आवश्यक पर्दा सामाग्री अभिलेखहरू आपूर्ति गर्न सकिन्छ।
आयामी निरीक्षण
फेस-टु-फेस आयामहरू, फ्ल्यान्ज आयामहरू र अन्य मुख्य मेसिनिंग आयामहरू लागू उत्पादन विशिष्टताहरू विरुद्ध जाँच गरिन्छ।
दबाव र सिट परीक्षण
शेल र सीट परीक्षण निर्दिष्ट निरीक्षण आवश्यकताहरु अनुसार गरिन्छ। परीक्षण परिणाम र स्वीकृति मापदण्ड आदेश आवश्यकताहरु अनुसार दस्तावेज गर्न सकिन्छ।
अन्तिम निरीक्षण
ढुवानी गर्नु अघि, भल्भलाई शरीरको अवस्था, फ्ल्यान्ज सतहहरू, ह्यान्डव्हील सञ्चालन, पहिचान चिन्हहरू र समग्र असेंबलीको लागि जाँच गरिन्छ।
प्याकेजिङ
फ्ल्यान्ज अनुहारहरू र अन्य जडान सतहहरू प्याक गर्नु अघि सुरक्षित छन्। ढुवानीको समयमा प्रभाव र प्रदूषणको जोखिम कम गर्न भल्भ यसको आकार र ढुवानी विधि अनुसार प्याक गरिएको छ।
निर्यात प्याकेजिङ्गमा भल्भ आयाम र यातायात आवश्यकताहरू अनुसार कार्टन, सुरक्षात्मक सामग्री र प्लाईवुड केसहरू समावेश गर्न सकिन्छ। उत्पादन चिन्हहरू र ढुवानी कागजातहरू अर्डर अनुसार तयार गर्न सकिन्छ।
FAQ
Q1: ANSI मानक Flanged Globe Valve के को लागि प्रयोग गरिन्छ?
एएनएसआई मानक फ्ल्याङ्ग्ड ग्लोब भल्भ औद्योगिक पाइपिंगमा मिल्दो तरल पदार्थहरू विनियमित गर्न र बन्द गर्न प्रयोग गरिन्छ। डिस्क-र-सिट डिजाइनले अपरेशनको क्रममा प्रवाह मार्ग समायोजन गर्न अनुमति दिन्छ, यसलाई अनुप्रयोगहरूको लागि उपयुक्त बनाउँछ जहाँ प्रवाह नियन्त्रण आवश्यक हुन्छ।
Q2: ग्लोब भल्भ र गेट भल्भ बीच के भिन्नता छ?
एक ग्लोब भल्भले डिस्क प्रयोग गर्दछ जुन सीट तिर सर्छ र सामान्यतया थ्रॉटलिंग र प्रवाह समायोजनको लागि प्रयोग गरिन्छ। गेट भल्भले गेटलाई प्रवाह मार्गबाट टाढा लैजान्छ र सामान्यतया निरन्तर थ्रोटलिंगको सट्टा अलगावको लागि प्रयोग गरिन्छ।
Q3: यो भल्भमा किन फ्ल्याङ्ग गरिएको छेउहरू प्रयोग गरिन्छ?
फ्ल्याङ्ग गरिएको छेउले पाइपलाइनमा बोल्ट जडान प्रदान गर्दछ र पाइप न काटेर मर्मतका लागि भल्भ हटाउन अनुमति दिन्छ। तिनीहरू सामान्यतया औद्योगिक पाइपिंग प्रणालीहरूमा प्रयोग गरिन्छ जहाँ मानकीकृत फ्ल्यान्ज आयामहरू आवश्यक हुन्छन्।
Q4: के सामाग्री उपलब्ध छन्?
सूचीबद्ध कन्फिगरेसनमा शरीर र डिस्कको लागि CF8/CF8M, स्टेमको लागि F304/F316, र निर्दिष्ट सीट सामग्री विकल्पहरू समावेश छन्। अन्य सामग्री सञ्चालन मध्यम र तापमान अनुसार विचार गर्न सकिन्छ।
Q5: के भल्भ स्टीमको लागि प्रयोग गर्न सकिन्छ?
हो, दबाब, तापमान र सामग्री कन्फिगरेसन निर्दिष्ट अपरेटिङ सीमा भित्र छन्। सिट र सील सामग्रीहरू वास्तविक स्टीम अवस्थाहरूको लागि जाँच गरिनु पर्छ।
Q6: सही भल्भ चयन गर्न के जानकारी आवश्यक छ?
महत्त्वपूर्ण जानकारीमा पाइप साइज, दबाब वर्ग, फ्ल्यान्ज मानक, मध्यम, सञ्चालन दबाव, तापक्रम, सामग्री आवश्यकताहरू र कुनै पनि NACE वा परियोजना-विशेष आवश्यकताहरू समावेश छन्।
Q7: भल्भ कसरी कायम गर्नुपर्छ?
ह्यान्डव्हील, स्टेम, प्याकिंग क्षेत्र, फ्ल्यान्ज जडान र नियमित मर्मतसम्भारको समयमा सील अवस्था जाँच गर्नुहोस्। यदि चुहावट वा असामान्य अपरेटिङ प्रतिरोध हुन्छ भने, निरीक्षण गर्नु अघि पाइपलाइनलाई अलग गर्नुहोस् र डिप्रेसराइज गर्नुहोस्।
