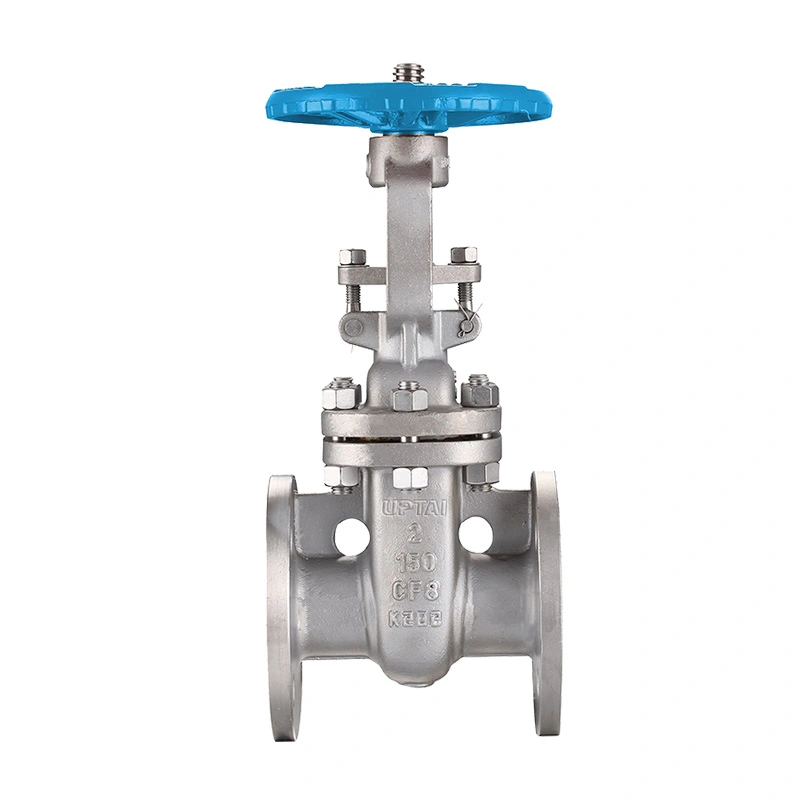

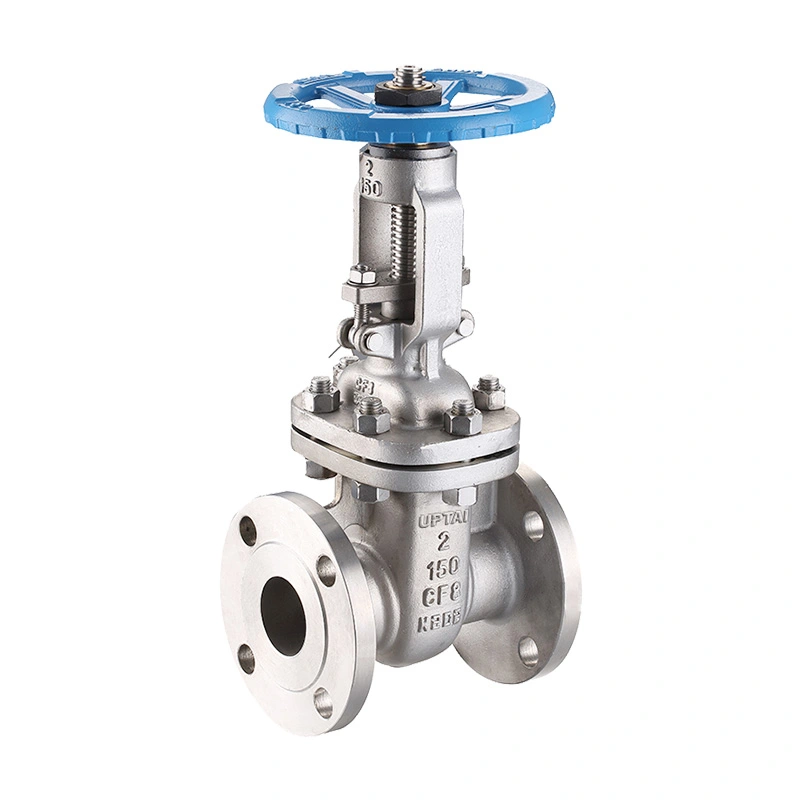

ANSI 150LB स्टेनलेस स्टील गेट भल्भ
ANSI 150LB स्टेनलेस स्टील गेट भल्भ API 603 र ASME B16.34 अनुसार डिजाइन गरिएको। यसमा RF flanged ends, Stellite 6 hard-faceed seats र औद्योगिक पाइपलाइन सेवाका लागि NACE आवश्यकताहरू, द्वि-दिशात्मक शटअफ र न्यून चाप घटेको सिधा-थ्रु प्रवाह मार्ग प्रदान गर्दछ।
ANSI 150LB स्टेनलेस स्टील गेट भल्भ पाइपलाइन अलगावको लागि कन्फिगर गरिएको छ जहाँ पूर्ण-बोर प्रवाह मार्ग र स्टेनलेस स्टील भल्भ शरीर आवश्यक छ। गेटले बाटो खोल्न वा बन्द गर्न ठाडो रूपमा सर्छ, यस भल्भलाई अनुप्रयोगहरूका लागि उपयुक्त बनाउँदछ जसलाई सामान्य रूपमा निरन्तर थ्रोटलिङको सट्टा पूर्ण रूपमा खुला वा पूर्ण रूपमा बन्द सेवा चाहिन्छ। सूचीबद्ध कन्फिगरेसनले NPS 2" देखि 48" सम्म समेट्छ र भल्भ साइज अनुसार ह्यान्डव्हील वा गियर सञ्चालन प्रयोग गर्दछ।
Shangtai वानझाउ, Zhejiang, चीन मा औद्योगिक भल्भ निर्माण गर्दछ। भल्भ उत्पादनमा सामग्रीको तयारी, मेसिनिङ, कम्पोनेन्ट असेम्ब्ली, दबाब परीक्षण, निरीक्षण, मार्किङ, र अन्तिम प्याकेजिङ समावेश छ। उत्पादन कन्फिगरेसन पाइपलाइन आकार, दबाव वर्ग, सञ्चालन मध्यम, तापमान, सामग्री आवश्यकताहरू, जडान मानक, र लागू परियोजना विशिष्टता अनुसार पुष्टि गर्न सकिन्छ।
मुख्य आयामहरू
| साइज | २" - ४८" |
| दबाव वर्ग | CL150 |
| डिजाइन र निर्माण मापदण्ड | ASME B16.34 / API 603 |
| फेस-टू-फेस आयाम मानक | ASME B16.10 |
| जडानहरू अन्त्य गर्नुहोस् | आरएफ-संगत flanges |
| परीक्षण र निरीक्षण | API598 |
| जडान मानकहरू | ASME B16.5 (NPS 2" ~ 24"), ASME B16.47 श्रृंखला A (NPS 26" र माथि) |
| दबाव-तापमान मूल्याङ्कन | ASME B16.34 |
| NACE मानकहरू | NACE MR0175 / ISO 15156 |
| भल्भ अपरेटर | ह्यान्डव्हील (२" देखि १६"), गियर अपरेटर (१८" र माथि) |
| अधिकतम कार्य दबाव | 285 PSI |
| तापमान दायरा | -29°C ~ +120°C |
| शारीरिक सामग्री | ASTM A351 CF8 / CF8M |
| डिस्क सामग्री | ASTM A351 CF8 / CF8M |
| स्टेम सामाग्री | ASTM A182 F304 / F316 |
| सीट सामग्री | ASTM A182 F304 / ASTM A351 CF8M + स्टेलाइट 6 |
| विकल्पहरू | अन्य सामग्री अनुरोध मा उपलब्ध छन्। |
गेट भल्भ निर्माण र सञ्चालन सिद्धान्त
भल्भले गेट-प्रकार बन्द गर्ने तत्व प्रयोग गर्दछ जुन पाइपलाइन प्रवाह दिशामा लम्ब यात्रा गर्दछ। जब गेट पूर्ण रूपमा उठाइन्छ, प्रवाह मार्ग खोलिएको छ; जब गेट तल हुन्छ, बाटो बन्द हुन्छ। यो सीधा-मार्फत व्यवस्था सामान्यतया पाइपलाइन अलगावको लागि चयन गरिन्छ जहाँ पूर्ण रूपमा खुला स्थितिमा कम दबाव हानि महत्त्वपूर्ण छ।
गेट भल्भहरू सामान्यतया नियमित थ्रोटलिंगको सट्टा अलगावको लागि अभिप्रेरित हुन्छन्। भल्भलाई पूर्ण रूपमा खुला वा पूर्ण रूपमा बन्द राख्नाले गेट र सिट सतहहरूमा अनावश्यक पहिरन कम गर्न मद्दत गर्दछ। यदि प्रवाह नियमन आवश्यक छ भने, भल्भ प्रकार र सञ्चालन अवस्थाहरू अलग मूल्याङ्कन गर्नुपर्छ।
स्टेनलेस स्टील बडी र डिस्क
सूचीबद्ध शरीर र डिस्क सामग्रीहरू ASTM A351 CF8 / CF8M हुन्। यी स्टेनलेस स्टील ग्रेडहरू औद्योगिक सेवाहरूको लागि चयन गर्न सकिन्छ जहाँ जंग प्रतिरोध र सामग्री अनुकूलता महत्त्वपूर्ण विचारहरू हुन्। वास्तविक सामग्री प्रक्रिया माध्यम, तापमान, दबाब, र परियोजना विशिष्टता संग मेल खानुपर्छ।
F304 / F316 स्टेम
स्टेम ASTM A182 F304 / F316 को रूपमा निर्दिष्ट गरिएको छ। स्टेमले ह्यान्डव्हील वा गियर अपरेटरबाट गेटमा परिचालन बल स्थानान्तरण गर्दछ। स्टेम सामग्री चयन भल्भ बडी, डिस्क, सीट, प्याकिङ, र प्रक्रिया माध्यमको साथ विचार गर्नुपर्छ।
स्टेलाइट 6 सिट कन्फिगरेसन
सूचीबद्ध सिट कन्फिगरेसनमा ASTM A182 F304 / ASTM A351 CF8M + स्टेलाइट 6 समावेश छ। स्टेलाइट 6 हार्ड-फेसिङ लागू हुने सिट सतहहरूमा प्रयोग गरिन्छ जहाँ लगाउन प्रतिरोध र दोहोर्याइएको सिट सम्पर्क आवश्यक हुन्छ। सही सीट व्यवस्था भल्भ आकार र आदेश कन्फिगरेसन अनुसार पुष्टि गरिनु पर्छ।
कक्षा 150 दबाब र फ्ल्याङ्ग जडान
कक्षा 150 पदनामले लागू ASME दबाव-तापमान मूल्याङ्कन प्रणाली अन्तर्गत भल्भ दबाव वर्ग पहिचान गर्दछ। यसलाई निश्चित 150 PSI काम गर्ने दबाबको रूपमा व्याख्या गरिनु हुँदैन। सूचीबद्ध अधिकतम कार्य दबाव 285 PSI हो, जबकि एक विशिष्ट भल्भ को लागी स्वीकार्य दबाव सामग्री, आकार, तापमान, र लागू दबाव-तापमान मूल्याङ्कन मा निर्भर गर्दछ।
भल्भले आरएफ-कम्प्याटिबल फ्ल्याङ्ग गरिएको छेउ प्रयोग गर्दछ। NPS 2" देखि 24" को लागि सूचीबद्ध जडान मानक ASME B16.5 हो, जबकि NPS 26" र माथि ASME B16.47 श्रृंखला A सँग निर्दिष्ट गरिएको छ। पाइपलाइन फ्ल्यान्ज आयाम, दबाब वर्ग, ग्यास्केट चयन, बोल्ट व्यवस्था, र अनुहार अवस्था स्थापना गर्नु अघि जाँच गर्नुपर्छ।
भल्भ सञ्चालन र आकार चयन
भल्भ साइज अनुसार सञ्चालन विधि परिवर्तन हुन्छ। सूचीबद्ध कन्फिगरेसनले 2" देखि 16" सम्मका भल्भहरू र 18" र ठूला साइजका लागि गियर अपरेटर प्रयोग गर्दछ। ठूला भल्भहरूलाई सामान्यतया ठूलो अपरेटिङ टर्क चाहिन्छ, जसले ठूलो-व्यास पाइपलाइन भल्भहरूको म्यानुअल सञ्चालनको लागि उपयुक्त गियर मेकानिज्म बनाउँछ।
ह्यान्डव्हील सञ्चालन
ह्यान्डव्हील अपरेसनले निर्दिष्ट 2" मार्फत 16" भल्भ आकारहरूको लागि प्रत्यक्ष स्थानीय नियन्त्रण प्रदान गर्दछ। अपरेटरले ह्यान्डव्हीललाई भल्भ खोल्ने र बन्द गर्ने दिशा अनुसार घुमाउनुपर्छ र असामान्य प्रतिरोधलाई जित्नको लागि अत्यधिक बाह्य बल प्रयोग गर्नु हुँदैन।
गियर अपरेटर
18" र माथिका भल्भहरू गियर अपरेटरहरूसँग निर्दिष्ट गरिएका छन्। गियरबक्सले ठूला भल्भहरू खोल्न र बन्द गर्नका लागि मेकानिकल फाइदा प्रदान गर्दछ र प्रत्यक्ष ह्यान्डव्हील सञ्चालनको लागि अत्यधिक परिचालन बल आवश्यक पर्ने ठाउँमा उपयोगी हुन सक्छ।
NACE सेवा विचारहरू
सूचीबद्ध कन्फिगरेसनले NACE MR0175 / ISO 15156 सन्दर्भ गर्दछ। यी मापदण्डहरू तेल र ग्यास उत्पादनमा हाइड्रोजन सल्फाइड भएको विशेष वातावरणमा पर्दाफास हुने उपकरणहरूको लागि सामग्री आवश्यकताहरूसँग सम्बन्धित छन्। भल्भ मोडेलबाट मात्र ग्रहण गर्नुको सट्टा वास्तविक सेवा वातावरण, सामग्री आवश्यकताहरू, दबाब, तापक्रम, र परियोजना विशिष्टता विरुद्ध NACE प्रयोगयोग्यता पुष्टि गरिनुपर्छ।
खट्टा-सेवा अनुप्रयोगहरूको लागि, सामग्री चयन र कठोरता आवश्यकताहरू महत्त्वपूर्ण हुन सक्छन्। पूर्ण भल्भ कन्फिगरेसन, दबाब युक्त सामग्री, ट्रिम, सिट, स्टेम, र अन्य भिजेको कम्पोनेन्टहरू सहित, अर्डर गर्नु अघि लागू परियोजना आवश्यकताहरू विरुद्ध समीक्षा गर्नुपर्छ।
लागू उद्योगहरू
तेल र ग्यास प्रणाली
अपस्ट्रीम, मिडस्ट्रीम, रिफाइनिङ, र पेट्रोकेमिकल अनुप्रयोगहरूमा पाइपलाइन अलगावका लागि प्रयोग गरिन्छ जहाँ चयन गरिएको स्टेनलेस स्टील सामग्री र दबाब वर्ग सेवा सर्तहरूसँग उपयुक्त छन्।
रासायनिक प्रशोधन
उपयुक्त रासायनिक र प्रक्रिया तरल पदार्थ को अलगाव को लागी उपयुक्त। शरीर, डिस्क, स्टेम, सीट, र अन्य सामग्री चयनहरू रासायनिक संरचना, एकाग्रता, सञ्चालन तापमान, र दबाब विरुद्ध जाँच गर्नुपर्छ।
पानी र फोहोर पानी
चयन गरिएको पानी वितरण, उपचार, उपयोगिता, र प्रक्रिया-पानी पाइपलाइनहरूमा लागू हुन्छ जहाँ फ्ल्याङ्ग गरिएको आइसोलेसन भल्भ आवश्यक हुन्छ।
पावर र उपयोगिता प्रणाली
निर्दिष्ट दबाब र तापमान सीमा भित्र औद्योगिक उपयोगिता पाइपलाइनहरू, पावर-सम्बन्धित प्रणालीहरू, HVAC सेवाहरू, र अन्य उपयुक्त तरल पदार्थ अनुप्रयोगहरूमा अलगावको लागि प्रयोग गर्न सकिन्छ।
चयन विचारहरू
पाइपलाइन साइज:अर्डर गर्नु अघि नाममात्र पाइप साइज र आवश्यक भल्भ साइज पुष्टि गर्नुहोस्। ठूला-व्यास भल्भहरू उपलब्ध स्थापना र सञ्चालन ठाउँको लागि पनि जाँच गरिनु पर्छ।
दबाव वर्ग:क्लास 150 र सूचीबद्ध अधिकतम कामको चाप अपरेटिङ तापक्रममा वास्तविक पाइपलाइनको चापको लागि उपयुक्त छ भनी पुष्टि गर्नुहोस्।
मध्यम अनुकूलता:प्रक्रिया माध्यमको साथ स्टेनलेस स्टील बडी, डिस्क, स्टेम, सीट, प्याकिंग, र अन्य भिजेको सामग्रीको अनुकूलता जाँच गर्नुहोस्।
जडान मानक: Verify the flange standard, RF facing, bolt-hole arrangement, gasket type, and face-to-face requirements against the pipeline drawings.
सञ्चालन विधि:भल्भ साइज, स्थापना स्थिति, उपलब्ध अपरेटिङ स्पेस, र आवश्यक अपरेटिङ टर्क अनुसार ह्यान्डव्हील वा गियर सञ्चालन आवश्यक छ कि छैन भनी पुष्टि गर्नुहोस्।
खट्टा-सेवा आवश्यकताहरू:यदि भल्भ खट्टा ग्याँस वा अन्य एच को लागी उद्देश्य हो2S- युक्त सेवा, सामग्री र निर्माण पुष्टिकरणको लागि लागू NACE वा परियोजना विशिष्टता प्रदान गर्नुहोस्।
स्थापना र मर्मतसम्भार
स्थापना गर्नु अघि, भल्भ, फ्ल्यान्ज अनुहारहरू, सील सतहहरू, र यातायात क्षतिको लागि सुरक्षा कभरहरू निरीक्षण गर्नुहोस्। पाइपलाइन राम्रोसँग पङ्क्तिबद्ध हुनुपर्छ ताकि बाह्य पाइप लोडहरू अनावश्यक रूपमा स्थानान्तरण नगर्नुहोस्
FAQ
Q1: कसरी गेट भल्भ पाइपलाइन अलगावमा बल भल्भ भन्दा फरक छ?
गेट भल्भले पाइपलाइन खोल्न वा बन्द गर्न रैखिक-चल्ने गेट प्रयोग गर्दछ, जबकि बल भल्भले घुमाउने बल प्रयोग गर्दछ। गेट भल्भहरू सामान्यतया ठूला पाइपलाइन अलगावका लागि चयन गरिन्छ जहाँ सीधा-मार्फत प्रवाह मार्ग र पूर्ण रूपमा खुला स्थितिमा अपेक्षाकृत कम प्रवाह प्रतिरोध आवश्यक हुन्छ।
Q2: यदि गेट भल्भ सञ्चालन गर्न गाह्रो छ भने के जाँच गर्नुपर्छ?
पाइपलाइन ठीकसँग पङ्क्तिबद्ध छ कि छैन, स्टेम र सञ्चालन संयन्त्र निर्दिष्ट रूपमा सफा र लुब्रिकेट गरिएको छ कि छैन, र अत्यधिक दबाब वा निक्षेपले गेट आन्दोलनलाई असर गरिरहेको छ कि छैन जाँच गर्नुहोस्। यदि असामान्य प्रतिरोध रहन्छ भने, भल्भलाई पृथक र निरीक्षण गरिनु पर्छ सट्टा अतिरिक्त बाह्य लाभ संग जबरजस्ती।
Q3: स्टेनलेस स्टील गेट भल्भ स्थापना गर्नु अघि कसरी भण्डारण गर्नुपर्छ?
भल्भलाई सफा र सुक्खा स्थानमा फ्ल्यान्ज प्रोटेक्टरहरू राखेर भण्डारण गर्नुपर्छ। संक्षारक पदार्थहरू, अत्यधिक चिस्यान, प्रभाव, र आन्तरिक सील सतहहरूको प्रदूषणको जोखिमबाट बच्नुहोस्। ठूला भल्भहरू पनि भण्डारण र ह्यान्डलिङको समयमा उचित रूपमा समर्थित हुनुपर्छ।
Q4: गेट भल्भ स्थापना भएपछि के चुहावट हुन सक्छ?
सम्भावित कारणहरूमा क्षतिग्रस्त सील सतहहरू, अनुपयुक्त ग्यास्केट स्थापना, भल्भ भित्र विदेशी सामग्री, गलत बन्द सञ्चालन, वा पाइपलाइन पङ्क्तिबद्ध समस्याहरू समावेश छन्। प्रणाली सुरक्षित रूपमा अलग गरिसकेपछि वास्तविक कारण निरीक्षण र दबाव परीक्षण मार्फत निर्धारण गर्नुपर्छ।
Q5: के ANSI 150LB स्टेनलेस स्टील गेट भल्भ पाइपलाइन रेखाचित्र अनुसार आपूर्ति गर्न सकिन्छ?
हो। भल्भ साइज, फेस-टु-फेस आयामहरू, फ्ल्यान्ज व्यवस्था, सञ्चालन स्थिति, सामग्री कन्फिगरेसन, र अन्य जडान आवश्यकताहरू उत्पादन अघि पाइपलाइन रेखाचित्र विरुद्ध समीक्षा गर्न सकिन्छ। यो प्रतिस्थापन भल्भ र निश्चित स्थापना आयाम संग परियोजनाहरु को लागी विशेष गरी उपयोगी छ।
Q6: के भल्भ अवस्थित गेट भल्भको लागि प्रतिस्थापनको रूपमा प्रयोग गर्न सकिन्छ?
हो, प्रतिस्थापन भल्भ आवश्यक आकार, दबाब वर्ग, फेस-टु-फेस आयाम, फ्ल्यान्ज जडान, सामग्री विशिष्टता, सञ्चालन विधि, र स्थापना ठाउँसँग मेल खान्छ। अवस्थित भल्भ रेखाचित्र, नेमप्लेट जानकारी, वा आयामी डेटा कन्फिगरेसन पुष्टिकरणको लागि प्रयोग गर्न सकिन्छ।
Q7: भल्भको सेवा जीवन कसरी कायम राख्न सकिन्छ?
भल्भलाई त्यसको तोकिएको दबाब र तापक्रमको सीमाभित्र चलाउनुहोस्, अनावश्यक दोहोरिने साइकल चलाउनबाट जोगिनुहोस्, स्टेम र सञ्चालन संयन्त्रलाई उपयुक्त अवस्थामा राख्नुहोस् र पाइपलाइन मर्मत तालिका अनुसार आवधिक रूपमा भल्भको निरीक्षण गर्नुहोस्। कुनै पनि असामान्य चुहावट वा सञ्चालन प्रतिरोध तुरुन्तै छानबिन गरिनु पर्छ।
Q8: अर्डर गर्नु अघि कुन प्राविधिक जानकारी पुष्टि गर्नुपर्छ?
मुख्य जानकारीमा नाममात्र आकार, दबाब वर्ग, अन्त जडान, फेस-टु-फेस आयाम, शरीर र ट्रिम सामग्री, सिट कन्फिगरेसन, सञ्चालन विधि, सेवा माध्यम, दबाब, तापक्रम, लागू मापदण्डहरू, र कुनै विशेष निरीक्षण वा कागजात आवश्यकताहरू समावेश छन्।
